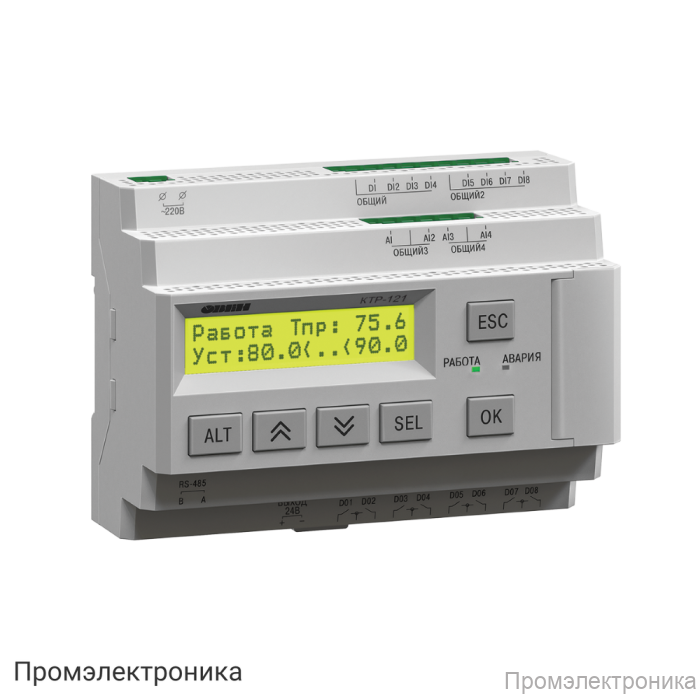

КТР-121.220.03.10 - регулятор котлов

Техническое описание регулятора котлов КТР-121.220.03.10

КТР-121.220.03.10 — это современный тепловой регулятор, предназначенный для автоматизации управления котельными установками. Устройство оптимально подходит для управления двумя открытыми контурами отопления и системой горячего водоснабжения (ГВС) на бойлер. Благодаря широкому диапазону рабочих характеристик и высокой надежности, регулятор обеспечивает эффективную и безопасную эксплуатацию котельного оборудования в промышленных и бытовых системах отопления.

Основные особенности:

• Питание от сети 220 В, что обеспечивает совместимость с большинством стандартных электросетей.
• Гальваническая развязка по основным цепям, что повышает безопасность эксплуатации и защищает оборудование от помех.
• Встроенный источник питания с выходным напряжением 24 В и током нагрузки до 100 мА.
• Поддержка интерфейса RS-485 и протоколов Modbus-RTU/ASCII для интеграции в системы диспетчеризации и автоматизации.
• Работа в режиме Slave, что позволяет использовать регулятор в составе сложных автоматизированных систем.
• Высокая скорость передачи данных — до 115200 бит/сек.

Функциональные возможности:

• 8 дискретных входов для подключения механических коммутационных устройств (реле, кнопки, выключатели) с групповой гальванической развязкой.
• 4 аналоговых входа для подключения датчиков температуры (Pt1000, Pt100, 100M) и токовых датчиков (4–20 мА).
• 8 дискретных релейных выходов с индивидуальной гальванической развязкой для управления исполнительными механизмами.
• Высокая электрическая прочность изоляции — до 2830 В между цепями.
• Механический ресурс реле — не менее 10 000 000 циклов.

Конструктивные особенности:

• Корпус для крепления на DIN-рейку (35 мм), что облегчает монтаж в шкафах автоматики.
• Компактные габариты: 123×90×58 мм.
• Степень защиты корпуса — IP20 по ГОСТ 14254-96.
• Масса устройства — не более 0,6 кг.
• Средний срок службы — 8 лет.

Индикация и управление:

• Текстовый монохромный ЖК-дисплей с подсветкой (2×16 символов) для отображения параметров и состояния системы.
• Два светодиодных индикатора (красный и зеленый) для визуального контроля работы устройства.
• 6 механических кнопок для настройки и управления регулятором.

КТР-121.220.03.10 — это надежное решение для автоматизации котельных, обеспечивающее точное управление температурными режимами и эффективную интеграцию в современные системы управления отоплением и ГВС.
