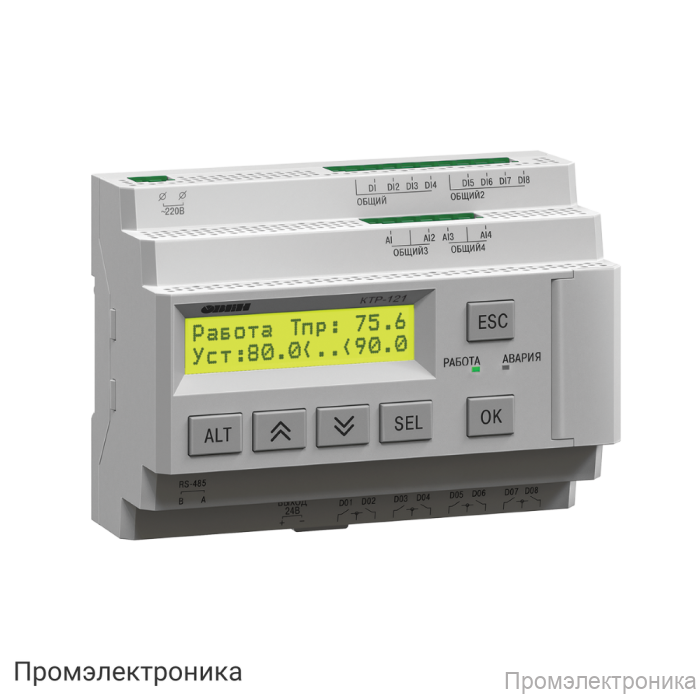

КТР-121.220.02.40 - регулятор котлов

Техническое описание регулятора котлов КТР-121.220.02.40

КТР-121.220.02.40 — современный регулятор для автоматизации и управления котельными установками, предназначенный для работы в составе каскадных систем до 4 котлов. Устройство обеспечивает надежное и эффективное управление процессами, поддерживая стабильную работу оборудования и оптимизируя энергопотребление. Благодаря широкому диапазону рабочих характеристик и поддержке современных протоколов связи, регулятор легко интегрируется в существующие системы автоматизации.

Основные особенности:

• Питание от сети 220 В, диапазон напряжения 94…264 В (номинальное 120…230 В, 47…63 Гц).
• Гальваническая развязка между входом питания и другими цепями, электрическая прочность изоляции — 2830 В.
• Встроенный источник питания постоянного тока 24 В (±3 В), ток нагрузки до 100 мА.
• Поддержка интерфейса RS-485 с протоколами Modbus-RTU и Modbus-ASCII, режим работы Slave.
• Скорость передачи данных: 9600, 14400, 19200, 38400, 57600, 115200 бит/сек.
• Корпус для крепления на DIN-рейку (35 мм), степень защиты IP20, габариты 123×90×58 мм.
• Средний срок службы — 8 лет, гарантия — 10 лет.

Входы и выходы:

• 8 дискретных входов с групповой гальванической развязкой (по 4 входа), поддержка механических коммутационных устройств (реле, кнопки, выключатели).
• 4 аналоговых входа для подключения датчиков Pt1000/Pt100, 100M, а также токовых сигналов 4…20 мА.
• 8 дискретных релейных выходов с индивидуальной гальванической развязкой, коммутируемое напряжение до 250 В (переменный ток) или 30 В (постоянный ток), допустимый ток нагрузки до 5 А.
• Высокий механический ресурс реле — не менее 10 000 000 циклов.

Индикация и управление:

• Текстовый монохромный ЖК-дисплей с подсветкой (2×16 символов) для отображения информации и параметров.
• Два светодиодных индикатора (красный и зеленый) для визуального контроля состояния устройства.
• 6 механических кнопок для удобного управления и настройки параметров.

Применение: Регулятор КТР-121.220.02.40 предназначен для автоматизации и управления котельными, реализует каскадный алгоритм управления до 4 котлов, что позволяет повысить эффективность работы системы отопления и снизить эксплуатационные расходы.
