Техническое описание КТР-121.220.02.20 – регулятор котлов

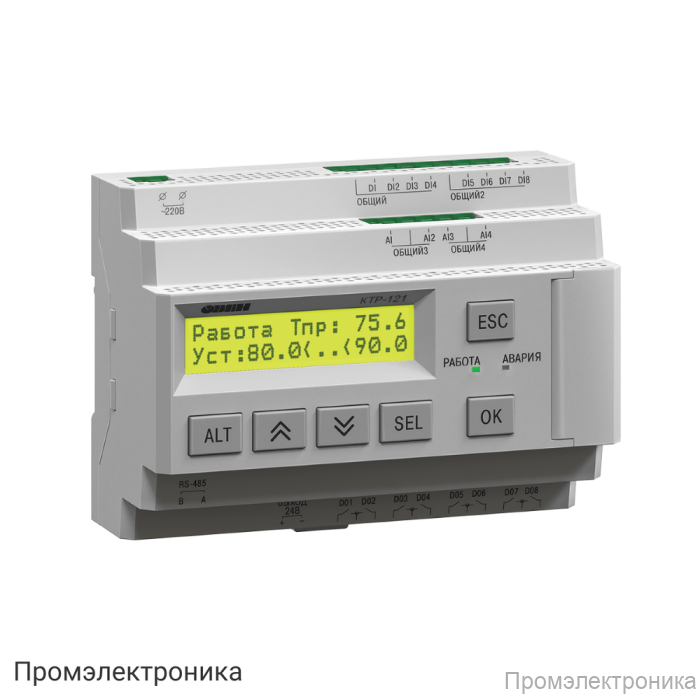

КТР-121.220.02.20 – это современный регулятор котлов, предназначенный для автоматизации и управления работой котельных установок. Устройство реализует каскадный алгоритм управления двумя котлами, обеспечивая эффективное распределение нагрузки и оптимизацию работы оборудования. Благодаря широкому диапазону рабочих параметров и высокой надежности, регулятор идеально подходит для промышленных и коммерческих объектов, где требуется стабильное и безопасное управление теплогенерирующим оборудованием.

Основные особенности:

• Питание от сети 220 В, что обеспечивает совместимость с большинством промышленных объектов.
• Гарантия 10 лет, что подтверждает высокое качество и надежность устройства.
• Встроенный источник питания с выходным напряжением 24 В постоянного тока и током нагрузки до 100 мА.
• Гальваническая развязка по входам и выходам для повышения электробезопасности и защиты оборудования.
• Поддержка интерфейса RS-485 и протоколов Modbus-RTU/ASCII для интеграции в системы диспетчеризации и автоматизации.
• Возможность крепления на стандартную DIN-рейку (35 мм), что облегчает монтаж и обслуживание.

Технические характеристики:

• Диапазон напряжения питания: 94…264 В (номинальное 120…230 В, 47…63 Гц).
• Потребляемая мощность: не более 17 ВА.
• Габаритные размеры: 123×90×58 мм.
• Степень защиты корпуса: IP20 по ГОСТ 14254-96.
• Масса: не более 0,6 кг.
• Средний срок службы: 8 лет.

Входы и выходы:

• 8 дискретных входов для подключения механических коммутационных устройств (реле, кнопки, выключатели) с номинальным напряжением 230 В переменного тока.
• 4 аналоговых входа для подключения датчиков температуры (Pt1000, Pt100, 100M) и токовых сигналов 4…20 мА.
• 8 дискретных релейных выходов (нормально-разомкнутые контакты) с индивидуальной гальванической развязкой, допустимый ток нагрузки до 5 А (постоянный ток) и до 3 А (переменный ток).

Индикация и управление:

• Текстовый монохромный ЖК-дисплей с подсветкой (2×16 символов) для отображения текущих параметров и состояния системы.
• Два светодиодных индикатора (красный и зеленый) для визуального контроля работы устройства.
• 6 механических кнопок для локального управления и настройки параметров.

КТР-121.220.02.20 обеспечивает надежное и эффективное управление котельными установками, позволяя автоматизировать процессы, повысить энергоэффективность и снизить эксплуатационные затраты. Благодаря поддержке современных протоколов связи и удобному интерфейсу, регулятор легко интегрируется в существующие системы автоматизации.
