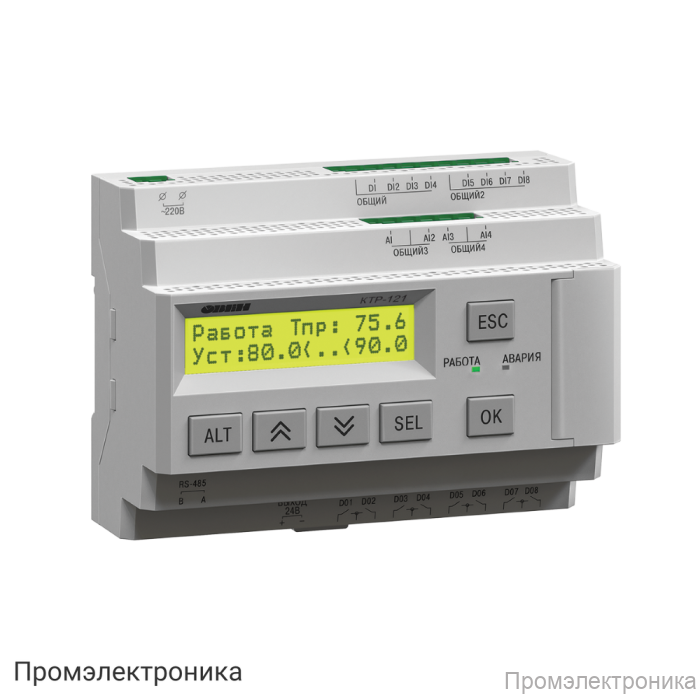

КТР-121.220.01.10 - регулятор котлов

Техническое описание регулятора котлов КТР-121.220.01.10

КТР-121.220.01.10 — современный регулятор, предназначенный для автоматизации и управления котельными установками различной сложности. Устройство обеспечивает надежное и эффективное управление процессами, связанными с работой котлов, благодаря широкому диапазону поддерживаемых функций и высокой степени надежности.

Регулятор работает от сети переменного тока с диапазоном напряжения 94…264 В (номинальное 120…230 В, частота 47…63 Гц), что позволяет использовать его в различных условиях эксплуатации. Встроенный источник питания обеспечивает выходное напряжение 24 В ± 3 В постоянного тока, что удобно для питания внешних устройств и датчиков.

Для интеграции в системы автоматизации предусмотрен интерфейс RS-485 с поддержкой протоколов Modbus-RTU и Modbus-ASCII, а также возможность работы в режимах Master/Slave. Скорость передачи данных может быть выбрана из широкого диапазона: 9600, 14400, 19200, 38400, 57600, 115200 бит/сек.

Основные характеристики:

• Гальваническая развязка по входам и выходам для повышения безопасности и надежности.
• Потребляемая мощность — не более 17 ВА.
• Корпус для крепления на DIN-рейку (35 мм), степень защиты — IP20.
• Габаритные размеры: 123×90×58 мм.
• Средний срок службы — 8 лет, гарантия — 10 лет.

Входы и выходы:

• 8 дискретных входов с номинальным напряжением 230 В (AC), максимальное — 264 В (AC), с групповой гальванической развязкой.
• 4 аналоговых входа для подключения датчиков Pt1000, Pt100, 100M, 4…20 мА, NTC10k с пределом основной приведенной погрешности ±1%.
• 8 дискретных релейных выходов (нормально-разомкнутые контакты) с индивидуальной гальванической развязкой, коммутируемое напряжение — до 30 В (DC) или 250 В (AC), допустимый ток нагрузки — до 5 А.
• Механический ресурс реле — не менее 10 000 000 циклов.

Индикация и управление:

• Текстовый монохромный ЖК-дисплей с подсветкой (2×16 символов).
• Два светодиодных индикатора (красный и зеленый) для отображения состояния устройства.
• 6 механических кнопок для управления и настройки параметров.

Регулятор КТР-121.220.01.10 — это надежное решение для автоматизации котельных, обеспечивающее гибкость настройки, высокую точность управления и долговечность эксплуатации.
