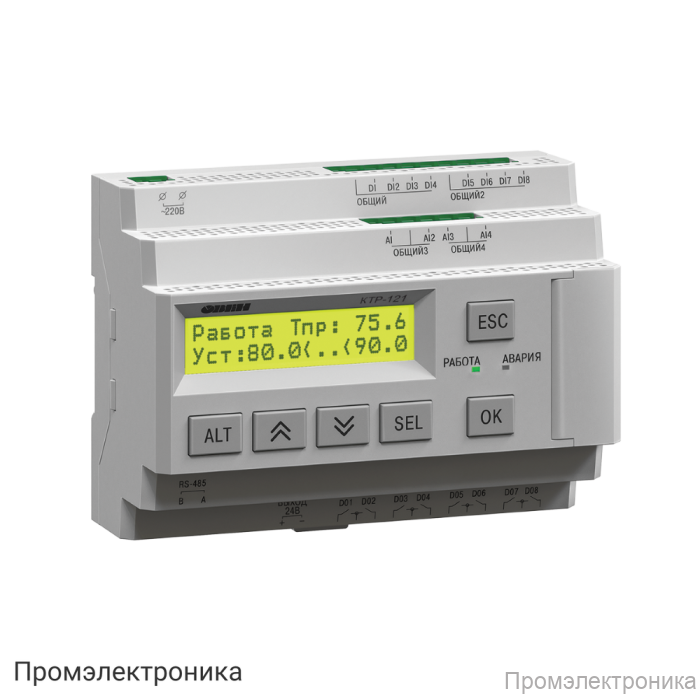

КТР-121.220.00.00 - регулятор котлов

Техническое описание регулятора котлов КТР-121.220.00.00

КТР-121.220.00.00 — это современный регулятор, предназначенный для автоматизации и управления котельными установками. Устройство обеспечивает надежное и эффективное управление процессами, связанными с работой котлов, благодаря широкому набору входов и выходов, поддержке различных интерфейсов связи и высокой степени защиты.

Регулятор выполнен в компактном корпусе для монтажа на DIN-рейку шириной 35 мм, что облегчает его интеграцию в существующие системы автоматизации. Корпус соответствует степени защиты IP20 по ГОСТ 14254-96, что гарантирует безопасность эксплуатации в промышленных условиях.

Основные технические характеристики:

• Питание: 220 В (диапазон 94…264 В, номинальное 120…230 В, частота 47…63 Гц)
• Гальваническая развязка между входом питания и другими цепями
• Потребляемая мощность: не более 17 ВА
• Встроенный источник питания постоянного тока 24 В (±3 В), ток нагрузки до 100 мА
• Интерфейс связи: RS-485, поддержка протоколов Modbus-RTU и Modbus-ASCII, режим Slave
• Скорость передачи данных: 9600, 14400, 19200, 38400, 57600, 115200 бит/сек
• Габаритные размеры: 123×90×58 мм
• Масса: не более 0,6 кг
• Средний срок службы: 8 лет

Входы и выходы:

• 8 дискретных входов с групповой гальванической развязкой (по 4 входа в группе), поддержка механических коммутационных устройств (реле, кнопки, выключатели)
• 4 аналоговых входа для подключения датчиков Pt1000/Pt100, 100M, а также устройств с токовым выходом 4…20 мА
• 8 дискретных релейных выходов с индивидуальной гальванической развязкой, рассчитанных на коммутацию до 250 В переменного тока (резистивная нагрузка) и до 30 В постоянного тока
• Механический ресурс реле: не менее 10 000 000 циклов

Индикация и управление:

• Текстовый монохромный ЖК-дисплей с подсветкой (2×16 символов)
• Два светодиодных индикатора (красный и зеленый) для отображения состояния устройства
• 6 механических кнопок для управления и настройки параметров

Регулятор КТР-121.220.00.00 идеально подходит для автоматизации котельных, обеспечивая высокую надежность, гибкость настройки и простоту интеграции в системы управления различной сложности.
