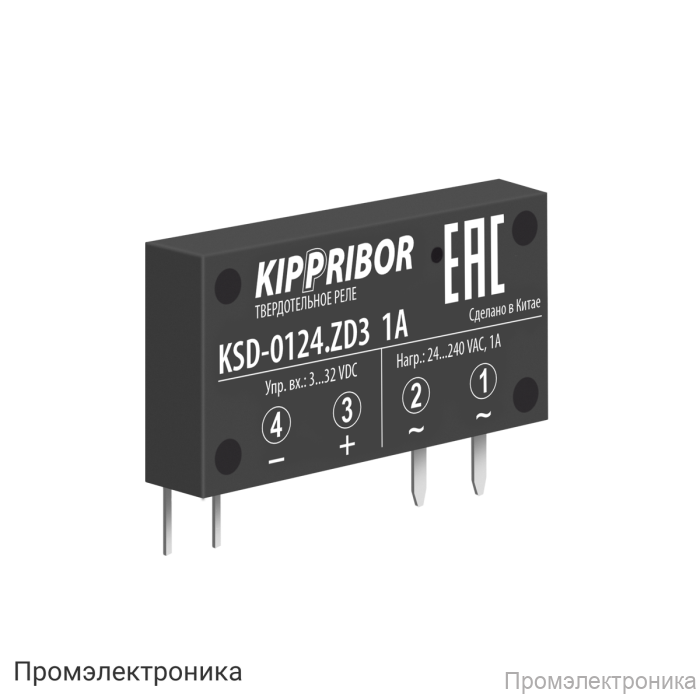

KSD - Миниатюрные твердотельные реле

Миниатюрные твердотельные реле KSD — надежное решение для автоматизации

Миниатюрные твердотельные реле серии KSD предназначены для коммутации электрических цепей с переменным и постоянным током в системах автоматизации, управления и защиты. Благодаря компактным размерам, высокой надежности и простоте монтажа, реле KSD широко применяются в промышленном и бытовом оборудовании, где требуется быстрое и безопасное переключение нагрузок без механического износа.

Особенности и преимущества KSD:

Компактный пластиковый корпус, обеспечивающий легкость и удобство установки даже в ограниченном пространстве.
Естественное охлаждение без необходимости установки на радиатор, что упрощает эксплуатацию и снижает требования к обслуживанию.
Встроенная индикация наличия управляющего сигнала для визуального контроля работы устройства.
Монтаж в стандартную розетку PYF-011BE/3.24DC.24DC, что ускоряет процесс установки и замены реле.
Масса устройства не превышает 18 г, что минимизирует нагрузку на монтажные конструкции.

Технические характеристики входных цепей:

Два типа моделей: KSD-xx44.ZD3 (переменный ток) и KSD-xx06.DD3 (постоянный ток).
Тип управляющего сигнала — дискретный.
Диапазон напряжения управляющего сигнала: 3…32 VDC или 5…32 VDC в зависимости от модели.
Низкое потребление тока управляющей цепи — не более 20 мА.
Быстрое время включения и выключения: до 10 мс для переменного тока и до 5 мс для постоянного тока.
Максимальная частота переключения — до 100 Гц.

Технические характеристики выходных цепей:

Номинальный и максимальный коммутируемый ток — 1 или 2 А.
Минимальный коммутируемый ток — от 0,02 до 0,1 А в зависимости от модели.
Возможность коммутации переменного тока (24…440 VAC) или постоянного тока (5…60 VDC).
Максимальное пиковое напряжение — до 900 VAC или 120 VDC.
Высокая электрическая прочность изоляции — 1500 VAC в течение 1 минуты.
Сопротивление изоляции — не менее 500 МОм при 500 VDC.

Эксплуатационные параметры:

Диапазон рабочих температур: от -30 до +70°С, что позволяет использовать реле в различных климатических условиях.

Миниатюрные твердотельные реле KSD — это оптимальный выбор для построения надежных и долговечных систем автоматизации, где важны компактность, безопасность и высокая скорость переключения.
