Kromschroder VAS232/40R/NWSL 88008889

Общее описание и назначение

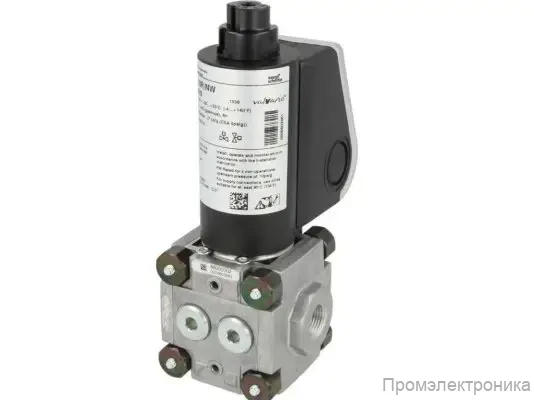

Электромагнитный газовый клапан Kromschroder VAS 232/40R/NWSL с артикулом 88008889 представляет собой высоконадежное устройство, предназначенное для использования в качестве автоматического предохранительно-запорного органа в системах безопасности и управления подачей газа и воздуха. Этот клапан разработан для газовых горелок и другого промышленного газопотребляющего оборудования, где требуется максимальная безопасность и точность работы.

Компания Промэлектроника является официальным дилером продукции Kromschroder, что гарантирует подлинность оборудования, профессиональную техническую поддержку и сервис. Мы предлагаем только сертифицированную продукцию, отвечающую самым строгим международным стандартам.

Клапан соответствует классу безопасности "А" группы 2 согласно европейским нормам EN 161 и EN 13611, что подтверждает его пригодность для использования в самых ответственных системах.

Ключевые характеристики модели VAS 232/40R/NWSL

• Тип клапана: Предохранительно-запорный электромагнитный газовый клапан.
• Принцип действия: Нормально-закрытый, быстрое открытие и быстрое закрытие (< 1 секунды).
• Максимальное входное давление: 500 мбар (7 psig), что позволяет использовать его в широком диапазоне промышленных систем.
• Напряжение питания: 230 В переменного тока, 50/60 Гц.
• Индикация состояния: Оснащен визуальным индикатором положения и контактом обратной связи (замыкателем), информирующим о полном закрытии клапана. Дополнительно, синий светодиод на приводе сигнализирует о подаче питания.
• Регулировка расхода: Встроенный механизм позволяет точно настраивать максимальный расход газа в диапазоне от 20 до 100%.
• Присоединительные размеры: Нестандартное исполнение с входом DN 32 (внутренняя резьба Rp 1 1/4") и выходом DN 40 (внутренняя резьба Rp 1 1/2").
• Степень защиты: IP 65, обеспечивает полную защиту от пыли и струй воды, позволяя эксплуатировать клапан в сложных промышленных условиях.
• Электрическое подключение: Стандартный штекер с розеткой по EN 175301-803 для удобного и безопасного монтажа.

Области применения

Благодаря своей универсальности, компактности и модульной конструкции, клапаны серии VAS находят широкое применение в различных отраслях промышленности. Они являются неотъемлемой частью газовых трактов и систем безопасности для следующего оборудования:

• Металлургическая промышленность: Печи для плавки, нагрева и отжига металлов.
• Стекольная и керамическая промышленность: Печи для обжига и формовки изделий.
• Пищевая промышленность: Промышленные печи для выпечки и термической обработки продуктов.
• Коммунальное хозяйство: Газовые котельные и теплогенераторы.
• Машиностроение: Оборудование для термической обработки, сушильные камеры.

Клапан может использоваться для работы с природным газом, сжиженным газом (в газообразной фазе), биогазом (с содержанием H2S не более 0,1%) и воздухом. Важным условием является отсутствие конденсата в рабочей среде.

Принцип работы и конструкция

Клапан Kromschroder VAS является нормально-закрытым, то есть в обесточенном состоянии он перекрывает поток газа под действием мощной закрывающей пружины.

При подаче переменного напряжения на электромагнитную катушку, встроенный выпрямитель преобразует его в постоянное. Электромагнитное поле втягивает шток с двойной тарелкой клапана, преодолевая усилие пружины. Клапан открывается менее чем за 1 секунду, обеспечивая быструю подачу газа. Конструкция двойного седла позволяет сбалансировать давление на входе, что снижает требуемое усилие для открытия и повышает надежность.

При снятии напряжения пружина мгновенно возвращает шток в исходное положение, герметично перекрывая поток газа менее чем за 1 секунду.

Модель VAS 232/40R/NWSL оснащена указателем положения (S). Этот узел обеспечивает дополнительный уровень безопасности:

1. При открытии: Сначала срабатывает реле указателя положения, и только после этого двойной затвор открывает проход для газа. Визуальный индикатор становится красным.
2. При закрытии: Сначала закрывается затвор, а затем активируется указатель положения, сигнализируя о закрытом состоянии белым цветом индикатора.

На входе клапана установлена сетка-фильтр, которая задерживает механические примеси и предотвращает их попадание на седла, продлевая срок службы устройства.

Технические характеристики

• Рабочая среда: Природный газ, пропан, бутан, воздух, биогаз (сухой).
• Температура окружающей среды: от -20°C до +60°C.
• Температура хранения: от -20°C до +40°C.
• Режим работы (продолжительность включения): 100%.
• Потребляемая мощность (для VAS 2 при 230 В~): 53 Вт.
• Материалы: Корпус - алюминиевый сплав, уплотнение затвора - NBR.
• Контакты указателя положения (активная нагрузка):
  • Напряжение: 12-250 В~, 50/60 Гц.
  • Максимальный ток: 3 А.
  • Минимальный ток: 100 мА.
• Габаритные размеры (ориентировочно для типоразмера 2):
  • Длина (L): 128 мм.
  • Высота до верхней точки привода (H3): 235 мм.
  • Высота до верхней точки привода с указателем положения (H5): 256 мм.
• Вес (ориентировочно): 3,8 кг.

Монтаж и обслуживание

Клапан может монтироваться в любом положении от вертикального (электромагнитом вверх) до горизонтального. Монтаж в перевернутом положении (электромагнитом вниз) не допускается. Рекомендуется установка сетчатого фильтра перед клапаном для защиты от загрязнений.

Обслуживание заключается в периодической проверке работоспособности и герметичности. Рекомендуется проводить проверку не реже одного раза в год (для биогаза - два раза в год). При снижении расхода необходимо прочистить встроенную сетку.

Информация для заказа

• Полное наименование: Электромагнитный газовый клапан Kromschroder VAS 232/40R/NWSL
• Артикул: 88008889
• Код ТН ВЭД: 84818099
• Страна происхождения: Германия (DE)

Для получения дополнительной информации, подбора оборудования и оформления заказа обращайтесь в компанию Промэлектроника. Наши специалисты готовы предоставить квалифицированную консультацию и помочь выбрать оптимальное решение для ваших задач.
