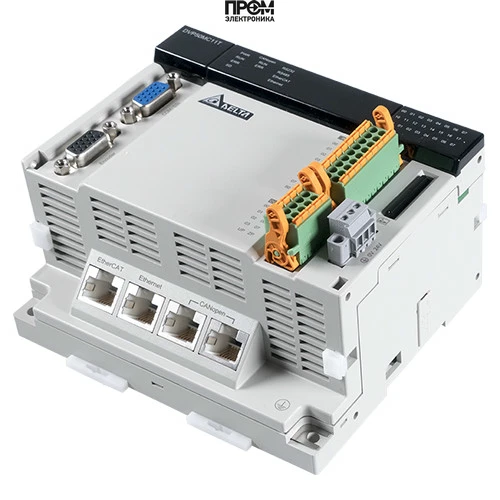

Контроллер управления движением Delta Electronics DVP50MC11T-06

Контроллер управления движением Delta Electronics DVP50MC11T-06 представляет собой высокопроизводительное и многофункциональное устройство, разработанное для реализации сложных задач синхронизированного многоосевого позиционирования в современных системах промышленной автоматизации. Эта модель является мощным инструментом для построения систем ЧПУ (числового программного управления) и комплексных кинематических схем, требующих высокой точности, скорости и надежности. Основанный на передовой аппаратной платформе, DVP50MC11T-06 объединяет в себе функции программируемого логического контроллера (ПЛК) и специализированного контроллера движения, что позволяет создавать централизованные и эффективные системы управления.

Ключевые функциональные возможности DVP50MC11T-06

Модель DVP50MC11T-06 обладает широким набором функций, которые делают ее универсальным решением для широкого спектра применений. Интеграция передовых алгоритмов управления и поддержка промышленных стандартов обеспечивают гибкость и масштабируемость проектов.

• Многоосевое управление: Способность управлять до 24 реальными осями через высокоскоростную промышленную сеть CANopen (протокол DS402). Это обеспечивает синхронную работу сервоприводов и шаговых двигателей с минимальными задержками.
• Поддержка G-кода: Встроенный интерпретатор G-кода (стандарт ISO 6983) позволяет контроллеру напрямую выполнять управляющие программы, созданные в CAM-системах, что идеально подходит для фрезерных, токарных и гравировальных станков.
• Функция электронного кулачка (E-Cam): Позволяет создавать сложные профили движения, синхронизируя положение ведомой оси с положением ведущей. Эта функция незаменима в упаковочных, этикетировочных и печатных машинах.
• Различные виды интерполяции: Контроллер поддерживает линейную, круговую и спиральную интерполяцию для нескольких осей, обеспечивая плавное и точное перемещение исполнительных механизмов по сложным траекториям.
• Программирование по стандарту PLCopen: Разработка управляющих программ осуществляется в среде CODESYS с использованием функциональных блоков для управления движением, соответствующих стандарту PLCopen. Это упрощает процесс программирования и повышает переносимость кода.

Техническое превосходство и производительность

Аппаратная архитектура контроллера DVP50MC11T-06 спроектирована для достижения максимальной производительности в задачах реального времени. Высокая скорость обработки данных и развитые коммуникационные возможности являются его неоспоримыми преимуществами.

Высокоскоростная синхронизация и обмен данными

Минимальный цикл синхронизации для 8 осей по шине CANopen составляет всего 1 мс, что гарантирует высочайшую точность и повторяемость движений. Для управления 16 осями цикл составляет 2 мс. Для расширения системы и подключения распределенных модулей ввода-вывода или других устройств предусмотрен порт EtherCAT, обеспечивающий детерминированный обмен данными на высокой скорости.

Интегрированные интерфейсы и расширяемость

На борту контроллера DVP50MC11T-06 имеется полный набор необходимых интерфейсов для интеграции в любую систему автоматизации. Встроенные 16 дискретных входов и 8 дискретных выходов позволяют подключать датчики и исполнительные устройства напрямую. Для связи с панелями оператора (HMI), SCADA-системами и другими контроллерами предусмотрены порты Ethernet, RS-232 и RS-485. Наличие слота для SD-карты позволяет легко сохранять и переносить проекты, а также архивировать данные.

Области применения и решаемые задачи

Благодаря своей универсальности и высокой производительности, контроллер DVP50MC11T-06 находит применение в самых требовательных отраслях промышленности. Он является идеальным выбором для:

• Станкостроения: создание систем ЧПУ для токарных, фрезерных, шлифовальных и лазерных станков.
• Упаковочной индустрии: управление машинами для розлива, фасовки, укладки и этикетирования, где требуется точная синхронизация нескольких механизмов.
• Робототехники: построение систем управления для дельта-роботов, SCARA-роботов и других манипуляторов.
• Производства электроники: автоматизация процессов сборки, установки компонентов и тестирования печатных плат.
• Машин для резки: управление плазменными, гидроабразивными и ножевыми раскройными комплексами.

Выбор контроллера DVP50MC11T-06 — это инвестиция в надежность, точность и производительность вашей системы управления, позволяющая решать самые сложные задачи автоматизации движения с максимальной эффективностью.

Промэлектроника — официальный дилер. sales@prom-elec.com
