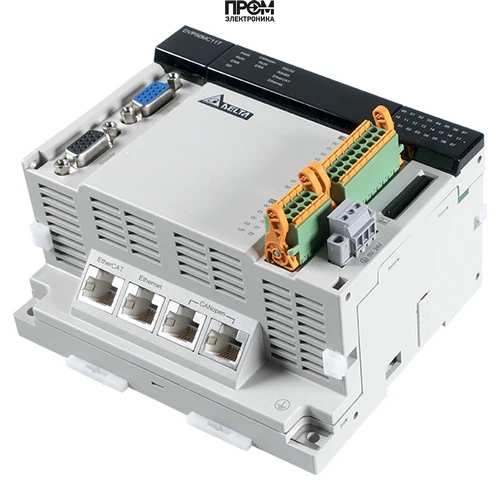

Многоосевой контроллер управления движением Delta Electronics DVP50MC11T-04S

Контроллер управления движением Delta Electronics DVP50MC11T-04S представляет собой высокопроизводительное решение для реализации сложных задач автоматизации, требующих точной синхронизации и управления несколькими осями. Эта модель, построенная на базе мощного 32-битного процессора SoC (System on Chip), предназначена для управления сервоприводами, шаговыми двигателями и другими исполнительными механизмами в составе современных промышленных систем. Благодаря поддержке стандарта CANopen DS301 и протокола управления движением DS402, контроллер обеспечивает надежную и быструю связь в распределенных системах управления, что делает его идеальным выбором для упаковочных машин, станков с ЧПУ, сборочных линий и робототехнических комплексов.

Ключевые функциональные возможности

Модель DVP50MC11T-04S сочетает в себе функции программируемого логического контроллера (ПЛК) и специализированного контроллера движения, предоставляя инженерам и системным интеграторам гибкий и мощный инструмент для разработки.

• Многоосевое управление: Поддержка до 16 реальных осей по высокоскоростной шине CANopen с циклом синхронизации от 2 мс, что гарантирует высокую точность и повторяемость движений.
• Расширенные функции движения: Реализована поддержка стандартных функциональных блоков PLCopen для одноосевого и многоосевого управления, а также функции электронной передачи (E-Gear), электронного кулачка (E-Cam) и ротационной резки.
• Интерполяция: Контроллер способен выполнять 2-осевую линейную и круговую интерполяцию, а также 3-осевую спиральную интерполяцию, позволяя создавать сложные траектории движения инструмента или заготовки.
• Поддержка G-кода: Возможность интерпретации и выполнения управляющих программ в стандартном G-коде (согласно ISO 6983-1), что значительно упрощает интеграцию в станки с ЧПУ.
• Встроенные входы/выходы: На борту устройства имеется 16 высокоскоростных дискретных входов (200 кГц) и 8 высокоскоростных транзисторных выходов (NPN, 200 кГц), что позволяет подключать датчики, энкодеры и другие периферийные устройства напрямую без использования дополнительных модулей расширения.

Технические характеристики и аппаратная платформа

Аппаратная часть контроллера DVP50MC11T-04S спроектирована для безотказной работы в жестких промышленных условиях. Компактный корпус и безвентиляторное исполнение обеспечивают высокую надежность и простоту монтажа в шкафу управления.

• Процессор: 32-битный SoC с тактовой частотой 500 МГц.
• Память программы: 50 МБ.
• Интерфейсы связи: 1 порт CANopen (Master), 1 порт Ethernet (Modbus TCP), 1 порт RS-232 и 1 порт RS-485 (Modbus ASCII/RTU).
• Питание: 24 В постоянного тока (-15% ~ +20%).
• Среда программирования: Интегрированная среда разработки ISPSoft V3.0 или более поздней версии, поддерживающая языки LD, SFC и ST, а также утилиту CANopen Builder для конфигурации сети.
• Дополнительные возможности: Поддержка до 8 внешних энкодеров или 4 виртуальных осей, что расширяет гибкость при проектировании системы.

Области применения

Контроллер DVP50MC11T-04S является оптимальным решением для автоматизации оборудования, где требуется высокая скорость и точность синхронизированных перемещений. Он успешно применяется в следующих отраслях:

• Упаковочные машины (горизонтальные и вертикальные).
• Оборудование для резки, гравировки и маркировки.
• Этикетировочные и аппликаторные машины.
• Сборочные и дозирующие автоматы.
• Малые и средние портальные роботы и манипуляторы.

Использование данного контроллера позволяет сократить время цикла, повысить качество выпускаемой продукции и снизить общую стоимость владения системой за счет объединения логического управления и управления движением в одном устройстве.
