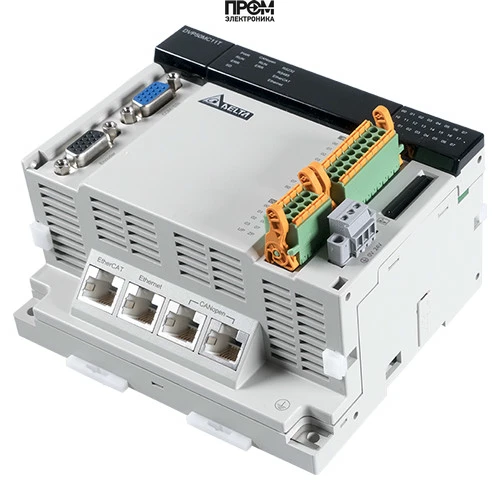

Контроллер управления движением Delta Electronics DVP50MC11T

Программируемый логический контроллер Delta Electronics DVP50MC11T представляет собой высокопроизводительное решение, специально разработанное для реализации сложных задач управления движением. Эта модель является ключевым элементом в построении современных систем автоматизации, требующих точной синхронизации нескольких осей, высокой скорости обработки данных и гибкой интеграции в промышленные сети. Благодаря мощному процессору и поддержке стандарта CANopen, контроллер DVP50MC11T обеспечивает прецизионное управление сервоприводами, шаговыми двигателями и другими исполнительными механизмами в режиме реального времени.

Ключевые функциональные возможности DVP50MC11T

Модель DVP50MC11T создана для решения комплексных кинематических задач и отличается широким набором специализированных функций, которые значительно упрощают разработку и повышают эффективность работы оборудования.

Многоосевое управление в реальном времени

• Управление по шине CANopen: Контроллер функционирует как CANopen Master и способен управлять группой до 24 реальных осей в соответствии с профилем устройства CiA DS402. Это позволяет создавать распределенные системы управления с минимальным количеством кабельных соединений.
• Синхронизация и интерполяция: Поддерживаются линейная, круговая и спиральная интерполяция для 2-х и 3-х осей, что является необходимым условием для станков с ЧПУ и робототехнических комплексов.
• Специализированные MC-функции: Встроенные библиотеки функциональных блоков включают поддержку электронного кулачка (E-Cam) для сложных циклических операций, электронной передачи (E-Gear) для точной синхронизации ведущей и ведомой осей, а также функции "летающие ножницы" (Flying Shear) для обработки движущихся материалов без остановки.

Высокая производительность и аппаратная архитектура

Аппаратная платформа контроллера DVP50MC11T гарантирует быструю реакцию системы на события и стабильную работу при максимальных нагрузках.

• Мощный процессор: Основой устройства является 32-битный SoC (система на кристалле), обеспечивающий скорость выполнения базовой инструкции LD всего за 0.02 мкс.
• Большой объем памяти: Объем памяти для программы и данных составляет по 50 МБ, что дает возможность реализовывать ресурсоемкие алгоритмы, хранить большие таблицы профилей движения (E-Cam) и G-коды.
• Встроенные входы/выходы: На борту контроллера имеется 16 быстродействующих дискретных входов и 8 дискретных транзисторных выходов для подключения датчиков, кнопок и исполнительных устройств. Система ввода-вывода легко расширяется с помощью стандартных модулей серии DVP-S.

Интеграция и программирование

Контроллер DVP50MC11T предлагает гибкие инструменты для программирования и интеграции в существующую инфраструктуру предприятия.

Коммуникационные интерфейсы

• Ethernet: Встроенный порт Ethernet (10/100 Мбит/с) поддерживает протокол Modbus TCP/IP, обеспечивая легкий обмен данными с панелями оператора (HMI), SCADA-системами и другими ПЛК.
• Последовательные порты: Наличие портов RS-232 и RS-485 (Modbus ASCII/RTU) позволяет подключать широкий спектр периферийных устройств, таких как считыватели штрих-кодов, частотные преобразователи или датчики.
• Слот для SD-карты: Позволяет архивировать данные, обновлять прошивку и переносить проекты без использования ПК. Поддерживаются карты объемом до 32 ГБ.

Среда разработки

Программирование контроллера осуществляется в единой среде разработки ISPSoft (версии 3.0 и выше), которая соответствует стандарту IEC 61131-3. Поддерживаются языки LD, ST, SFC. Для настройки сети CANopen используется удобный конфигуратор CANopen Builder, а для задач ЧПУ реализована поддержка G-кода (стандарт ISO 6983-1).

Области применения DVP50MC11T

Благодаря своим характеристикам, контроллер идеально подходит для автоматизации следующего оборудования:

• Упаковочные и фасовочные машины (горизонтальные и вертикальные).
• Этикетировочные автоматы.
• Машины для резки, намотки и укладки материалов.
• Координатные столы и портальные роботы.
• Фрезерные, гравировальные и токарные станки с ЧПУ.
• Сборочные линии и конвейерные системы.

Промэлектроника — официальный дилер Delta Electronics (sales@prom-elec.com).
