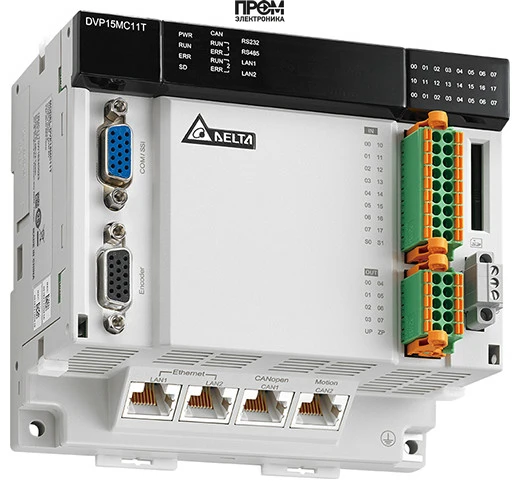

Контроллер управления движением Delta Electronics DVP15MC11T-06

Delta Electronics DVP15MC11T-06 — это высокопроизводительный многоосевой контроллер управления движением, разработанный для решения сложных задач синхронизации и позиционирования в современных системах промышленной автоматизации. Данная модель объединяет в себе функционал мощного ПЛК и специализированного motion-контроллера, предоставляя инженерам и системным интеграторам гибкий и эффективный инструмент для создания высокоточных и динамичных машин.

Ключевые функциональные возможности DVP15MC11T-06

Контроллер DVP15MC11T-06 построен на базе мощного 32-битного процессора с тактовой частотой 1 ГГц, что обеспечивает высочайшую скорость вычислений и обработки команд. Это позволяет реализовывать сложные алгоритмы управления движением в режиме реального времени с минимальными задержками.

• Многоосевое управление: Модель способна управлять до 16 реальными осями через высокоскоростную шину CANopen (в режиме ведущего устройства) и дополнительно поддерживает до 8 виртуальных осей. Это делает ее идеальным решением для многокоординатных систем.
• Сложные виды интерполяции: Поддерживаются различные типы интерполяции, включая линейную (для 2-16 осей), круговую (2 оси) и спиральную (3 оси), что необходимо для станков с ЧПУ и робототехнических комплексов.
• Поддержка G-кода: Встроенный интерпретатор G-кода (стандарт ISO 6983-1) позволяет напрямую выполнять управляющие программы, созданные в CAM-системах, значительно упрощая интеграцию в станки фрезерной, токарной и лазерной обработки.
• Функции электронного кулачка (E-Cam): Возможность создания до 64 профилей электронного кулачка с 1024 точками в каждом. Эта функция незаменима в упаковочных, этикетировочных и других циклических машинах для точной синхронизации движений.

Интеграция и коммуникационные интерфейсы

Модель DVP15MC11T-06 оснащена широким набором встроенных портов для легкой интеграции в любую архитектуру АСУ ТП. Гибкость подключения является одним из главных преимуществ данного контроллера.

• CANopen: Основной интерфейс для управления движением, работающий по протоколу DS301. Обеспечивает надежную и быструю связь с сервоприводами, шаговыми двигателями и модулями ввода-вывода.
• Ethernet: Порт Ethernet (10/100 Мбит/с) используется для программирования, мониторинга, обмена данными с HMI-панелями и SCADA-системами по протоколам Modbus TCP и Ethernet/IP.
• Последовательные порты: Наличие портов RS-232 и RS-485 (Modbus ASCII/RTU) позволяет подключать широкий спектр периферийных устройств, таких как сканеры штрих-кодов, датчики и другие контроллеры.
• Слот для SD-карты: Позволяет расширять память для хранения программ, рецептов, G-кодов и архивирования данных, а также упрощает обновление прошивки.

Встроенные входы/выходы и специализированные функции

Контроллер имеет на борту дискретные входы и выходы, что позволяет во многих случаях обходиться без дополнительных модулей расширения. Это снижает общую стоимость и габариты системы управления.

• Дискретные входы/выходы: 16 дискретных входов (включая 4 высокоскоростных до 200 кГц для подключения энкодеров или датчиков метки) и 8 дискретных выходов (включая 4 высокоскоростных до 200 кГц для импульсного управления).
• Специализированные инструкции: Помимо стандартных функций ПЛК, контроллер поддерживает специализированные команды, такие как "летучие ножницы" (Flying Shear) и "ротационная резка" (Rotary Cut), что значительно упрощает программирование типовых задач в полиграфии и металлообработке.

Программирование контроллера DVP15MC11T-06 осуществляется в единой среде разработки ISPSoft, которая поддерживает языки стандарта МЭК 61131-3 (LD, SFC, ST) и функциональные блоки PLCopen для управления движением. Это обеспечивает преемственность и сокращает время на обучение персонала.

Таким образом, контроллер Delta Electronics DVP15MC11T-06 представляет собой мощное и универсальное решение для построения высокопроизводительных систем управления движением, требующих точной синхронизации, сложных траекторий и интеграции с ЧПУ.
