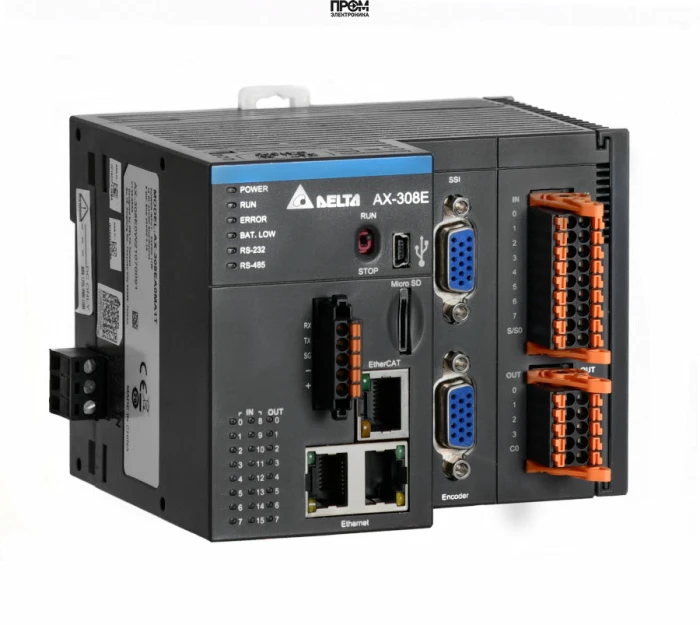

Контроллер управления движением Delta Electronics AX-308EA0MA1T

Высокопроизводительный контроллер управления движением Delta Electronics AX-308EA0MA1T представляет собой передовое решение для реализации сложных задач автоматизации, требующих высокоточной синхронизации и управления несколькими осями. Эта модель разработана для интеграции в современные промышленные системы и обеспечивает исключительную скорость, точность и гибкость благодаря использованию промышленной сети EtherCAT.

Контроллер AX-308EA0MA1T является ядром системы управления, способным координировать работу до 8 реальных сервоосей по шине EtherCAT с минимальным временем цикла синхронизации в 1 мс. Это позволяет достигать высочайшей производительности в таких динамичных приложениях, как упаковочные линии, станки с ЧПУ, сборочные роботы и полиграфическое оборудование.

Ключевые особенности и преимущества AX-308EA0MA1T

• Высокоскоростная шина EtherCAT: Обеспечивает детерминированную передачу данных и синхронизацию до 8 сервоприводов, что является критически важным для задач, требующих согласованного движения.
• Многоосевое управление: Поддержка до 8 реальных осей и до 64 ведомых устройств EtherCAT, что предоставляет широкие возможности для масштабирования системы.
• Расширенные функции движения: Встроенная поддержка сложных алгоритмов, включая одноосевые перемещения (PTP), многоосевую линейную, круговую и спиральную интерполяцию, а также функции электронной шестерни (E-Gear) и электронного кулачка (E-Cam).
• Поддержка G-кода: Возможность прямого выполнения управляющих программ в стандартном G-коде, что упрощает интеграцию со станками ЧПУ и CAD/CAM системами.
• Интегрированные входы/выходы: На борту контроллера имеются 16 дискретных входов и 8 транзисторных выходов, что позволяет подключать датчики и исполнительные механизмы напрямую, сокращая количество внешних модулей и упрощая монтаж.
• Программирование по стандарту IEC 61131-3: Разработка управляющих программ осуществляется в среде DIADesigner-AX на языках LD, ST, SFC, что соответствует международным стандартам и упрощает процесс для инженеров АСУ ТП.

Технические характеристики

Управление движением

Модель AX-308EA0MA1T обладает мощным функционалом для реализации самых требовательных траекторий движения. Поддержка профилей движения PLCopen Motion Control обеспечивает стандартизацию и переносимость кода. Функция электронного кулачка (E-Cam) позволяет создавать сложные, нелинейные профили движения, идеально подходящие для упаковочных и фасовочных автоматов. Возможность 3-осевой интерполяции (линейной, круговой, спиральной) является основой для создания фрезерных, гравировальных и плазменных станков с ЧПУ.

Аппаратная платформа и интерфейсы

• Процессор: Мощный CPU для быстрой обработки логики и расчёта траекторий.
• Память программы: 20 МБ для хранения сложных пользовательских программ и профилей движения.
• Интерфейсы связи:
  • 1 порт EtherCAT (RJ45) для управления сервоприводами и модулями ввода-вывода.
  • 1 порт Ethernet (RJ45) для программирования, отладки и связи с верхним уровнем (HMI, SCADA).
  • 1 порт RS-485 для интеграции с устройствами по протоколу Modbus.
  • 1 слот для SD-карты для расширения памяти, архивации данных и обновления ПО.
• Встроенные входы/выходы:
  • 16 дискретных входов (24 В DC), часть из которых может быть сконфигурирована как высокоскоростные счетчики.
  • 8 транзисторных (NPN) выходов (24 В DC).

Области применения

Контроллер AX-308EA0MA1T идеально подходит для автоматизации оборудования, где требуется высокая скорость и точность позиционирования. Основные сферы применения включают:

• Упаковочные машины (горизонтальные и вертикальные, Flow-Pack).
• Этикетировочные и маркировочные автоматы.
• Станки для резки, фрезеровки и гравировки (ЧПУ).
• Роботизированные ячейки (Pick & Place, паллетирование).
• Полиграфическое и текстильное оборудование.
• Сборочные линии и испытательные стенды.

Благодаря своей производительности, гибкости и соответствию промышленным стандартам, контроллер движения Delta Electronics AX-308EA0MA1T является надежным и эффективным инструментом для построения современных систем управления движением.
