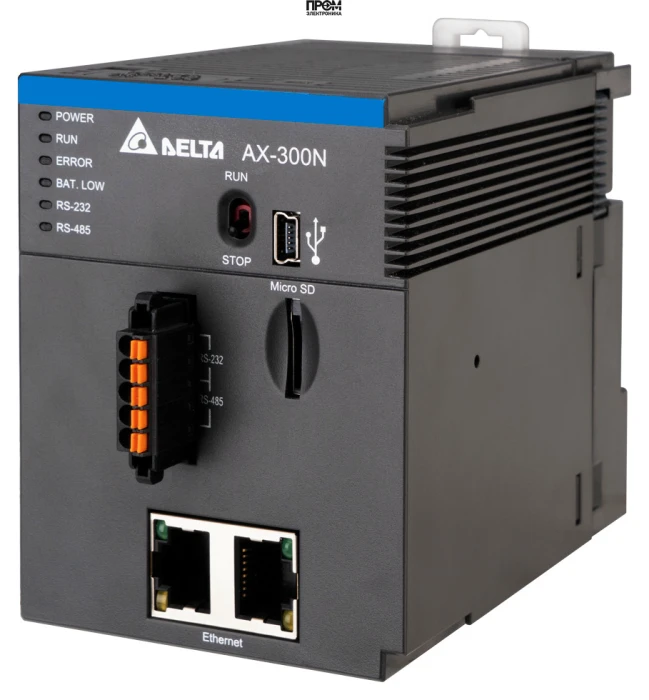

Контроллер управления движением Delta Electronics AX-300NA0PA1

Контроллер управления движением Delta Electronics AX-300NA0PA1 представляет собой высокопроизводительное решение для реализации сложных алгоритмов позиционирования и синхронизации в современных системах промышленной автоматизации. Это устройство разработано для задач, требующих высокой точности, скорости и надежности, и является центральным элементом для построения многоосевых систем управления на базе протокола EtherCAT.

Ключевые особенности и преимущества AX-300NA0PA1

Модель AX-300NA0PA1 сочетает в себе мощную аппаратную платформу и гибкую программную среду, что обеспечивает исключительную производительность и удобство интеграции.

• Высокая вычислительная мощность: Сердцем контроллера является процессор Intel Atom® E3815 с тактовой частотой 1.46 ГГц, который гарантирует быструю обработку сложных кинематических расчетов и логики управления в реальном времени.
• Скоростная шина EtherCAT: Встроенный порт EtherCAT обеспечивает детерминированную связь с сервоприводами, шаговыми двигателями и модулями ввода-вывода. Контроллер способен управлять до 8 реальными осями с циклом обновления данных всего в 1 мс, что критически важно для задач высокоточной синхронизации.
• Стандартизированная среда разработки: Программирование осуществляется в среде CODESYS, соответствующей международному стандарту IEC 61131-3. Это позволяет инженерам использовать знакомые языки (LD, ST, FBD, SFC) и обширные библиотеки готовых функциональных блоков для управления движением (PLCopen Motion Control).
• Расширенные коммуникационные возможности: Помимо EtherCAT, контроллер оснащен двумя портами Ethernet для связи с верхним уровнем (SCADA, MES) и HMI-панелями, а также интерфейсами RS-232/RS-485 и портами USB для подключения периферийных устройств и удобства обслуживания.
• Гибкость и масштабируемость: Архитектура контроллера позволяет легко расширять систему, добавляя необходимые модули удаленного ввода-вывода и дополнительные оси управления через шину EtherCAT, адаптируя систему под конкретные требования производственной линии.

Технические характеристики

Детальные параметры контроллера AX-300NA0PA1 подтверждают его принадлежность к классу высокопроизводительных промышленных устройств.

• Процессор: Intel Atom® E3815, 1.46 ГГц
• Оперативная память: 1 ГБ DDR3L
• Встроенная память: 4 ГБ eMMC
• Интерфейс управления движением: 1 x EtherCAT (до 8 осей, цикл 1 мс)
• Сетевые интерфейсы: 2 x Ethernet (10/100/1000 Мбит/с)
• Последовательные порты: 1 x RS-232, 1 x RS-485
• USB-порты: 2 x USB 2.0 Host
• Среда программирования: CODESYS (соответствие IEC 61131-3)
• Напряжение питания: 24 В постоянного тока
• Диапазон рабочих температур: 0°C ... +50°C

Функциональные возможности и применение

Контроллер AX-300NA0PA1 поддерживает широкий спектр функций управления движением, что делает его универсальным инструментом для автоматизации. Он способен выполнять сложные траектории, включая линейную, круговую и спиральную интерполяцию. Встроенные функции, такие как электронный кулачок (E-Cam), электронный редуктор (E-Gear), "летучие ножницы" и "поворотный стол", позволяют реализовывать специализированные задачи без сложного программирования.

Благодаря своей производительности и функциональности, контроллер находит применение в самых требовательных отраслях:

• Упаковочные машины (горизонтальные и вертикальные)
• Этикетировочное и маркировочное оборудование
• Металлообрабатывающие и деревообрабатывающие станки с ЧПУ
• Автоматизированные сборочные и конвейерные линии
• Роботизированные комплексы и манипуляторы
• Оборудование для полиграфии и текстильной промышленности

Использование контроллера Delta Electronics AX-300NA0PA1 позволяет значительно повысить производительность оборудования, улучшить качество выпускаемой продукции и сократить время на разработку и ввод системы в эксплуатацию.
