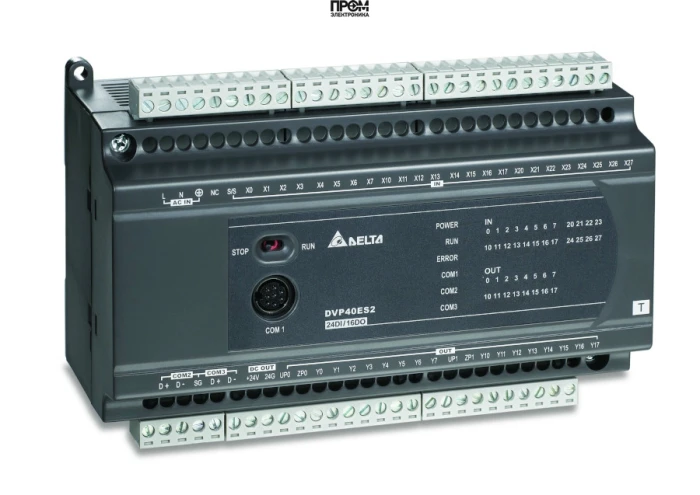

Программируемый логический контроллер Delta Electronics DVP40ES200T

Программируемый логический контроллер (ПЛК) DVP40ES200T — это высокопроизводительное и универсальное устройство из стандартной серии DVP-ES2, разработанное компанией Delta Electronics для решения широкого круга задач в сфере промышленной автоматизации. Данная модель представляет собой оптимальное сочетание функциональности, надежности и экономической эффективности, что делает ее идеальным выбором для построения систем управления малого и среднего уровня сложности. Контроллер выполнен в компактном корпусе для монтажа на DIN-рейку и объединяет в себе центральный процессор, блок питания, а также встроенные дискретные входы и выходы.

Ключевые технические характеристики и производительность

В основе ПЛК DVP40ES200T лежит мощный 32-битный микропроцессор (MPU), обеспечивающий высокую скорость обработки логических операций и выполнения пользовательской программы. Это позволяет эффективно управлять динамичными процессами в режиме реального времени. Контроллер обладает достаточным объемом памяти для реализации сложных алгоритмов управления и хранения данных.

• Модель: DVP40ES200T
• Серия: DVP-ES2
• Общее количество точек ввода-вывода: 40 (24 DI / 16 DO)
• Напряжение питания: 100-240 В переменного тока (AC)
• Память программы: 16 000 шагов (16k steps), что позволяет загружать объемные и сложные проекты.
• Регистры данных: 10 000 слов, обеспечивая пространство для хранения переменных, настроек и промежуточных результатов.
• Скорость выполнения: Базовые инструкции (LD) выполняются за 0.35 мкс, а инструкции приложения (MOV) — за 3.4 мкс, гарантируя быстрый отклик системы.
• Энергонезависимая память: Встроенная Flash-память для хранения программы и данных при отключении питания.

Конфигурация входов и выходов (I/O)

Модель DVP40ES200T оснащена фиксированным набором из 40 цифровых каналов, что позволяет напрямую подключать большое количество датчиков и исполнительных механизмов без использования модулей расширения для базовых задач.

• Дискретные входы (DI): 24 точки с напряжением 24 В постоянного тока. Входы поддерживают режимы Sink (NPN) и Source (PNP), что обеспечивает гибкость при подключении различных типов датчиков. 8 из этих входов могут быть сконфигурированы как высокоскоростные счетчики для точного отслеживания положения, скорости или подсчета продукции.
• Дискретные выходы (DO): 16 точек, транзисторный тип (NPN) с открытым коллектором. Транзисторные выходы отличаются высокой скоростью переключения и длительным сроком службы по сравнению с релейными, что делает их идеальными для управления ШИМ-сигналами, шаговыми двигателями и другими быстродействующими устройствами. 2 из этих выходов могут работать в режиме высокоскоростной генерации импульсов (до 100 кГц) для задач точного позиционирования.
• Возможности расширения: Несмотря на большое количество встроенных I/O, контроллер поддерживает подключение до 8 модулей расширения (аналоговых, дискретных, температурных, коммуникационных), позволяя увеличить общее число точек ввода-вывода до 256.

Коммуникационные возможности и интеграция

Для обмена данными с верхним уровнем (SCADA-системы, панели оператора HMI) и другими устройствами в сети, ПЛК DVP40ES200T оборудован двумя встроенными последовательными портами. Это обеспечивает простую интеграцию контроллера в существующие и новые системы автоматизации.

• Порт COM1: интерфейс RS-232.
• Порт COM2: интерфейс RS-485.
• Поддерживаемые протоколы: Оба порта поддерживают стандартный промышленный протокол Modbus ASCII/RTU, работая как в режиме Master (ведущий), так и Slave (ведомый). Это позволяет легко организовывать опрос датчиков, управлять частотными преобразователями и взаимодействовать с другим оборудованием.

Области применения

Благодаря своей универсальности, высокой производительности и надежности, контроллер DVP40ES200T находит широкое применение в различных отраслях промышленности для автоматизации технологических процессов, таких как:

• Управление прядильными и ткацкими станками.
• Автоматизация конвейерных линий и систем сортировки.
• Управление упаковочными, фасовочными и этикетировочными машинами.
• Системы управления климатом и вентиляцией (ОВК/HVAC).
• Контроль и управление насосными станциями и системами водоподготовки.
• Автоматизация в пищевой промышленности и на линиях розлива.

Программирование контроллера осуществляется с помощью бесплатного программного обеспечения WPLSoft или более современной среды ISPSoft, поддерживающей языки стандарта IEC 61131-3 (LD, SFC, FBD), что упрощает процесс разработки и отладки управляющих программ.
