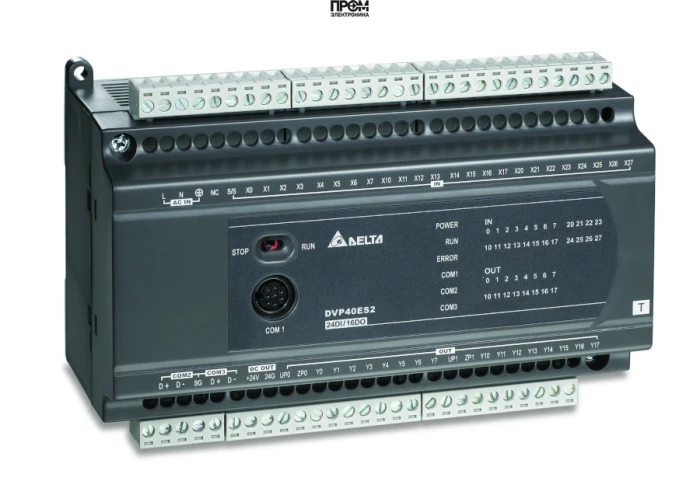

Программируемый логический контроллер Delta Electronics DVP40ES200RE

Программируемый логический контроллер (ПЛК) DVP40ES200RE представляет собой высокопроизводительное и экономичное решение второго поколения из популярной серии DVP-ES2 от Delta Electronics. Эта модель разработана для построения систем автоматизации малого и среднего уровня сложности, где требуется оптимальное сочетание функциональности, надежности и простоты интеграции. Контроллер объединяет в одном компактном корпусе центральный процессор, источник питания, а также цифровые входы и выходы, что делает его самодостаточным устройством для решения широкого спектра прикладных задач.

Ключевые технические характеристики DVP40ES200RE

Модель DVP40ES200RE обладает сбалансированным набором аппаратных ресурсов, которые обеспечивают эффективную работу в современных системах управления.

• Общее количество точек ввода-вывода: 40 (24 дискретных входа, 16 релейных выходов).
• Память программы: 16 000 шагов (16k steps), что позволяет реализовывать сложные алгоритмы управления.
• Регистры данных: 10 000 слов (10k words) для хранения переменных, уставок и промежуточных результатов вычислений.
• Коммуникационные интерфейсы: Три независимых последовательных порта (1x RS-232, 2x RS-485) с поддержкой протокола Modbus ASCII/RTU.
• Высокоскоростные счетчики: Встроенная поддержка до 8 высокоскоростных счетчиков для точного отслеживания импульсных сигналов от энкодеров и датчиков.
• Тип выходов: Релейные, обеспечивающие коммутацию как цепей переменного (AC), так и постоянного (DC) тока.

Вычислительная мощность и производительность

Сердцем контроллера является мощный процессор, обеспечивающий высокую скорость выполнения инструкций. Скорость обработки базовых команд (например, LD) составляет всего 0.35 мкс, что гарантирует быстрый отклик системы на изменения входных сигналов. Такая производительность позволяет эффективно реализовывать алгоритмы ПИД-регулирования с функцией автонастройки, управлять позиционированием и обрабатывать данные в реальном времени. Встроенные часы реального времени (RTC) сохраняют свою работоспособность даже при отключении питания, что критически важно для задач, привязанных к календарю и времени.

Система входов-выходов и возможности расширения

Контроллер DVP40ES200RE оснащен 24 дискретными входами (24V DC) и 16 релейными выходами. Релейные выходы отличаются универсальностью, позволяя коммутировать нагрузку с напряжением до 250V AC или 30V DC и током до 2А на контакт. Это делает их идеальными для прямого управления контакторами, соленоидными клапанами, сигнальными лампами и другими исполнительными механизмами без необходимости использования промежуточных реле. При необходимости увеличения количества точек ввода-вывода, ПЛК легко расширяется с помощью правосторонних и левосторонних модулей серии DVP-S, что позволяет гибко адаптировать систему под растущие требования проекта.

Интеграция и коммуникация

Одной из сильных сторон модели DVP40ES200RE являются ее коммуникационные возможности. Наличие трех встроенных COM-портов (COM1: RS-232; COM2 и COM3: RS-485) позволяет одновременно подключать к контроллеру панель оператора (HMI), частотный преобразователь, сервопривод или интегрировать его в общую SCADA-систему. Все порты поддерживают стандартный промышленный протокол Modbus в режимах Master и Slave, что обеспечивает простую и надежную связь с оборудованием сторонних производителей. Программирование и отладка ПЛК осуществляются с помощью интуитивно понятного программного обеспечения ISPSoft или WPLSoft, поддерживающего языки стандарта IEC 61131-3.

Таким образом, контроллер DVP40ES200RE является мощным, гибким и надежным инструментом для автоматизации технологических процессов в таких отраслях, как упаковочное производство, текстильная промышленность, системы ОВК (HVAC), управление насосными станциями и конвейерными линиями.
