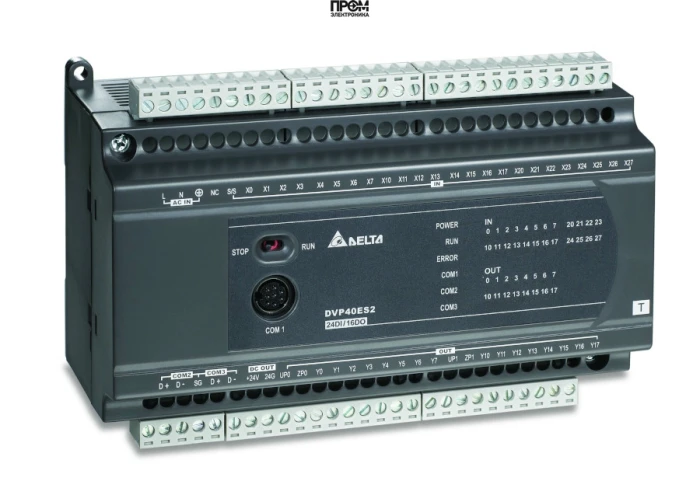

Программируемый логический контроллер Delta Electronics DVP40ES200R

Программируемый логический контроллер (ПЛК) Delta Electronics DVP40ES200R представляет собой высокопроизводительное и экономичное решение для построения систем автоматизации малого и среднего уровня сложности. Эта модель из популярной серии DVP-ES2 сочетает в себе надежность, расширенный функционал и простоту интеграции, что делает ее оптимальным выбором для широкого спектра промышленных задач. Контроллер DVP40ES200R спроектирован для обеспечения стабильной и эффективной работы технологического оборудования, предлагая сбалансированный набор встроенных входов/выходов и мощные коммуникационные возможности.

Ключевые особенности и преимущества модели DVP40ES200R

Данный ПЛК обладает рядом характеристик, которые выделяют его в своем классе и обеспечивают гибкость при проектировании систем управления:

• Сбалансированная конфигурация входов/выходов: На борту устройства имеется 40 встроенных цифровых каналов (24 входа и 16 выходов), что позволяет решать большинство стандартных задач без необходимости немедленного приобретения модулей расширения.
• Надежные релейные выходы: Модификация "R" оснащена релейными выходами, способными коммутировать как цепи постоянного, так и переменного тока, что упрощает подключение различных исполнительных механизмов (контакторов, клапанов, ламп).
• Встроенные коммуникационные порты: Наличие двух независимых COM-портов (RS-232 и RS-485) обеспечивает легкую интеграцию контроллера в промышленные сети по протоколу Modbus ASCII/RTU, а также подключение панелей оператора (HMI), частотных преобразователей и других устройств.
• Высокоскоростная обработка сигналов: Контроллер оснащен аппаратными высокоскоростными счетчиками, позволяющими обрабатывать сигналы от энкодеров и датчиков с частотой до 100 кГц.
• Большой объем памяти: Емкость программы в 16 000 шагов и регистровая память объемом 10 000 слов предоставляют достаточно ресурсов для реализации сложных алгоритмов управления и обработки данных.
• Возможность гибкого расширения: Архитектура ПЛК позволяет подключать до 8 модулей расширения серии DVP-S, увеличивая общее количество точек ввода-вывода до 256, включая аналоговые и температурные сигналы.

Детальные технические характеристики DVP40ES200R

Центральный процессор и память

• Тип процессора: 32-битный высокопроизводительный микропроцессор.
• Емкость программы: 16k шагов (16 000 инструкций).
• Регистры данных: 10k слов (D-регистры).
• Скорость выполнения базовых инструкций (LD): 0.35 мкс.
• Скорость выполнения прикладных инструкций (MOV): 3.4 мкс.
• Энергонезависимая память: Flash ROM для хранения программы и части данных.
• Часы реального времени (RTC): Встроенные, для задач, требующих привязки ко времени.

Дискретные входы и выходы

• Общее количество встроенных I/O: 40.
• Дискретные входы (DI): 24 точки, 24 В постоянного тока (DC), тип Sink/Source (NPN/PNP).
• Дискретные выходы (DO): 16 точек, релейного типа. Максимальный коммутируемый ток до 1.5А на точку.
• Высокоскоростные счетчики: 8 точек, из них 2 входа с частотой до 100 кГц и 6 входов с частотой до 10 кГц. Поддерживают различные режимы счета (1-фазный, 2-фазный A/B).

Коммуникационные возможности

• COM1: порт RS-232.
• COM2: порт RS-485.
• Поддерживаемые протоколы: Modbus ASCII/RTU (режимы Master/Slave), PLC Link.
• Скорость передачи данных: до 115200 бит/с.

Применение и интеграция в системы автоматизации

Контроллер DVP40ES200R является универсальным инструментом для автоматизации отдельных установок и небольших технологических линий. Благодаря своей функциональности и надежности, он успешно применяется в следующих областях:

• Управление конвейерными и транспортировочными системами.
• Автоматизация упаковочных, дозирующих и этикетировочных машин.
• Системы управления вентиляцией, отоплением и кондиционированием (HVAC).
• Управление насосными станциями и системами водоподготовки.
• Автоматизация в пищевой и текстильной промышленности.

Гибкость программирования обеспечивается бесплатной средой разработки Delta ISPSoft, поддерживающей стандартные языки программирования МЭК 61131-3, такие как LD (лестничная диаграмма), SFC (последовательностные функциональные схемы) и IL (список инструкций). Это позволяет инженерам быстро разрабатывать и отлаживать управляющие программы любой сложности. Модель DVP40ES200R — это надежный фундамент для построения эффективной и масштабируемой системы управления, сочетающий в себе производительность, простоту настройки и привлекательную стоимость владения.
