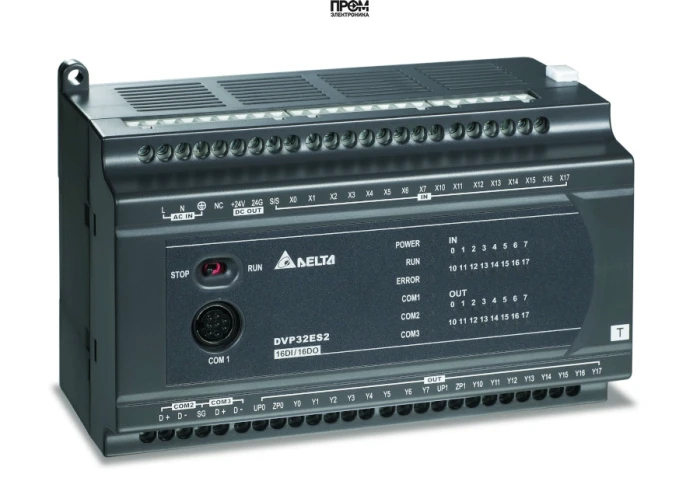

Программируемый логический контроллер (ПЛК) Delta Electronics DVP32ES200TE

Программируемый логический контроллер DVP32ES200TE от Delta Electronics представляет собой высокопроизводительное и функциональное устройство из популярной серии DVP-ES2. Эта модель разработана для решения широкого спектра задач промышленной автоматизации среднего уровня сложности, где требуется оптимальное сочетание вычислительной мощности, достаточного количества точек ввода-вывода и развитых коммуникационных возможностей. Контроллер является базовым (CPU) модулем, который может работать как автономно, так и в качестве центрального элемента распределенной системы управления.

Ключевые технические особенности и функционал DVP32ES200TE

Модель DVP32ES200TE обладает сбалансированным набором характеристик, делающих ее универсальным инструментом для инженеров и системных интеграторов. В основе контроллера лежит мощный процессор, обеспечивающий быстрое выполнение пользовательской программы и обработку сигналов в реальном времени.

• Конфигурация входов/выходов: Устройство оснащено 32 встроенными дискретными каналами: 16 входов (DI) и 16 транзисторных выходов (DO) типа NPN. Такое количество I/O позволяет напрямую подключать значительное число датчиков (кнопки, концевые выключатели, фотодатчики) и исполнительных механизмов (реле, контакторы, соленоидные клапаны, индикаторы), что идеально подходит для управления локальными установками.
• Объем памяти и производительность: Емкость памяти программы составляет 16 000 шагов, что дает возможность реализовывать сложные алгоритмы управления, включая многоступенчатые логические последовательности, математические вычисления и ПИД-регулирование. Большой объем регистров данных (10 000 слов) позволяет эффективно работать с массивами информации, рецептами и архивами.
• Высокоскоростная обработка: Контроллер поддерживает 4 высокоскоростных счетчика с максимальной частотой до 200 кГц и 4 высокоскоростных импульсных выхода с частотой до 200 кГц (на выходах Y0, Y2, Y4, Y6). Эта функция критически важна для задач точного позиционирования, управления сервоприводами и шаговыми двигателями, а также для измерения скорости вращения и длины материала.
• Коммуникационные интерфейсы: Одной из сильных сторон DVP32ES200TE является наличие трех независимых COM-портов: одного RS-232 и двух RS-485. Это обеспечивает превосходную гибкость при интеграции контроллера в промышленные сети. Порты поддерживают стандартный протокол Modbus ASCII/RTU в режимах Master и Slave, что позволяет легко подключать панели оператора (HMI), частотные преобразователи, модули удаленного ввода-вывода и SCADA-системы.
• Возможности расширения: Функционал контроллера может быть значительно расширен за счет подключения модулей расширения DVP-S серии. Поддерживается установка как правосторонних модулей (дискретные и аналоговые I/O, температурные модули), так и высокоскоростных левосторонних модулей (аналоговые, сетевые адаптеры), что позволяет создать систему, точно соответствующую требованиям конкретного технологического процесса.

Области применения

Благодаря своей универсальности, надежности и функциональности, ПЛК DVP32ES200TE находит широкое применение в различных отраслях промышленности. Он является оптимальным выбором для автоматизации следующего оборудования и процессов:

• Упаковочные, дозирующие и фасовочные машины.
• Конвейерные системы, сортировочные линии и складская логистика.
• Станки для резки, намотки и перемотки материалов.
• Системы управления насосами, компрессорами и вентиляцией (HVAC).
• Автоматизация в текстильной и пищевой промышленности.
• Локальные узлы сбора данных и диспетчеризации.
• Управление механизмами точного перемещения и позиционирования.

Программирование и эксплуатация

Для создания управляющих программ используется интуитивно понятное и бесплатное программное обеспечение WPLSoft или более современная среда ISPSoft, поддерживающая стандарт IEC 61131-3. Питание контроллера осуществляется от источника постоянного тока 24 В. Наличие встроенных часов реального времени (RTC) позволяет реализовывать алгоритмы, привязанные к астрономическому времени, без необходимости использования внешних устройств. Компактный корпус и монтаж на стандартную DIN-рейку упрощают установку контроллера в шкафах управления.
