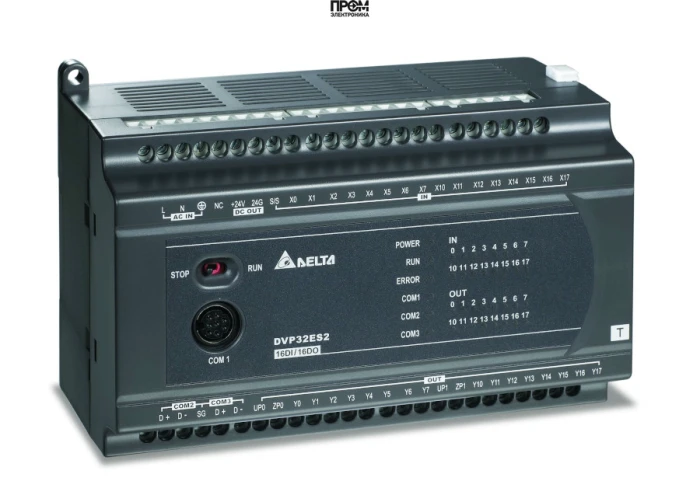

Программируемый логический контроллер Delta Electronics DVP32ES200RC

Программируемый логический контроллер (ПЛК) DVP32ES200RC от Delta Electronics представляет собой высокопроизводительное и экономичное решение для построения систем автоматизации малого и среднего уровня сложности. Эта модель относится ко второму поколению стандартных контроллеров серии DVP-ES2, сочетая в себе расширенный функционал, надежность и простоту интеграции. Контроллер разработан как универсальное устройство для решения широкого спектра задач по управлению технологическими процессами, обеспечивая стабильную и точную работу оборудования.

Ключевые технические характеристики DVP32ES200RC

Модель DVP32ES200RC является центральным процессорным модулем, который обладает сбалансированными вычислительными ресурсами для эффективной обработки логических операций и алгоритмов управления. Компактный корпус предназначен для удобного монтажа на стандартную DIN-рейку, что упрощает его размещение в шкафах управления.

• Тип устройства: Программируемый логический контроллер (ПЛК)
• Серия: DVP-ES2
• Напряжение питания: 100 ~ 240 В переменного тока (AC)
• Потребляемая мощность: 30 ВА
• Объем памяти программы: 16 000 шагов (16k steps)
• Регистры данных: 10 000 слов (10k words)
• Скорость выполнения базовых инструкций (LD): 0.35 мкс
• Скорость выполнения прикладных инструкций (MOV): 3.4 мкс
• Энергонезависимая память: Встроенная Flash-память для хранения программы и данных
• Часы реального времени (RTC): Присутствуют, обеспечивают работу с астрономическим временем

Конфигурация входов и выходов

Контроллер DVP32ES200RC оснащен 32 встроенными каналами дискретного ввода-вывода, что делает его самодостаточным решением для многих задач без необходимости немедленного расширения. Конфигурация I/O оптимизирована для управления исполнительными механизмами различного типа.

• Дискретные входы (DI): 16 точек, тип DC (Sink/Source), напряжение 24 В. Предназначены для подключения датчиков, кнопок, концевых выключателей и других управляющих сигналов. Входы с X0 по X7 могут быть использованы в качестве высокоскоростных счетчиков.
• Дискретные выходы (DO): 16 точек, релейного типа. Индекс "RC" в названии модели указывает именно на релейные выходы. Это ключевое преимущество позволяет коммутировать как цепи постоянного (DC), так и переменного (AC) тока с нагрузкой до 2А на точку, что идеально подходит для прямого управления контакторами, соленоидными клапанами и сигнальными лампами.

Коммуникационные возможности и протоколы

Для интеграции в промышленные сети и связи с другими устройствами, такими как панели оператора (HMI), преобразователи частоты, сервоприводы и SCADA-системы, ПЛК DVP32ES200RC оборудован двумя встроенными последовательными портами.

• COM1: интерфейс RS-232
• COM2: интерфейс RS-485

Оба порта поддерживают стандартный промышленный протокол Modbus ASCII/RTU, работая как в режиме Master (ведущий), так и Slave (ведомый). Это обеспечивает превосходную гибкость при построении распределенных систем управления и сбора данных.

Программирование и расширение

Программирование контроллера осуществляется в среде разработки ISPSoft, которая соответствует международному стандарту IEC 61131-3. Среда поддерживает несколько языков программирования, включая релейно-контактную логику (LD), список инструкций (IL) и последовательностные функциональные схемы (SFC). Модель DVP32ES200RC поддерживает подключение правосторонних модулей расширения серии DVP-Slim, что позволяет наращивать количество дискретных и аналоговых входов/выходов, а также добавлять модули для измерения температуры, позиционирования и другие специализированные модули.
