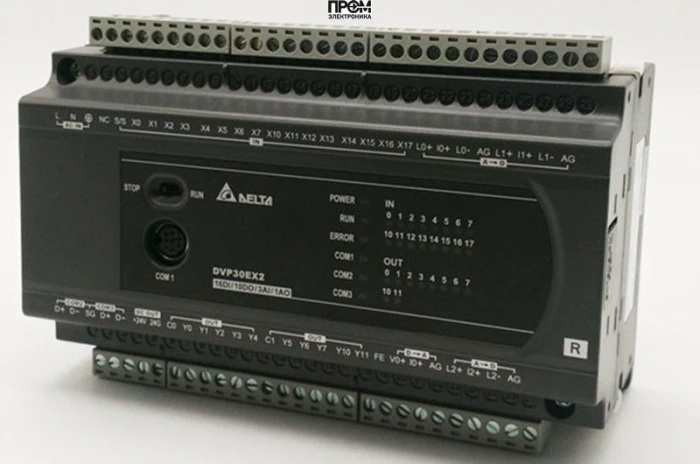

Программируемый логический контроллер Delta Electronics DVP30EX200R

Программируемый логический контроллер (ПЛК) Delta Electronics DVP30EX200R представляет собой высокоинтегрированное и многофункциональное устройство из серии DVP-EX2, разработанное для решения сложных задач автоматизации. Эта модель является оптимальным выбором для систем, где требуется комбинированная обработка дискретных и аналоговых сигналов в одном компактном корпусе. Благодаря своей гибридной архитектуре, DVP30EX200R устраняет необходимость в использовании нескольких отдельных модулей, что значительно упрощает проектирование системы, сокращает занимаемое в шкафу управления пространство и снижает общую стоимость проекта.

Ключевые функциональные возможности и преимущества DVP30EX200R

Контроллер DVP30EX200R выделяется на фоне аналогов своей уникальной комбинацией встроенных входов/выходов, высокой производительностью и расширенными коммуникационными возможностями.

• Гибридная система входов/выходов: Устройство объединяет в себе дискретные, аналоговые и температурные входы/выходы, что делает его универсальным решением для управления комплексными технологическими процессами.
• Высокая производительность: Мощный 32-битный процессор обеспечивает быстрое выполнение инструкций (базовая инструкция LD выполняется за 0.35 мкс), что критически важно для приложений, требующих быстрой реакции системы.
• Большой объем памяти: Память программ на 16 000 шагов и регистры данных объемом 10 000 слов позволяют реализовывать сложные алгоритмы управления и обрабатывать большие массивы данных.
• Встроенные коммуникационные порты: Наличие трех независимых COM-портов (1 x RS-232 и 2 x RS-485) с поддержкой протокола Modbus ASCII/RTU обеспечивает легкую интеграцию контроллера в промышленные сети, подключение панелей оператора, частотных преобразователей и других периферийных устройств.
• Прямое подключение датчиков температуры: Два встроенных входа для прямого подключения термосопротивлений Pt100 или термисторов NTC позволяют создавать точные системы терморегулирования без дополнительных преобразователей сигнала.
• Компактность и монтаж: Устройство выполнено в компактном корпусе для монтажа на стандартную DIN-рейку, что обеспечивает удобство установки и экономию места в электротехнических шкафах.

Техническое исполнение и характеристики

Модель DVP30EX200R спроектирована для надежной работы в промышленных условиях и обладает сбалансированными техническими параметрами.

Конфигурация входов/выходов (I/O):

• Дискретные входы (DI): 16 входов (24 В DC), из которых 8 могут использоваться как высокоскоростные счетчики.
• Релейные выходы (DO): 6 выходов с коммутируемой нагрузкой до 2А, обеспечивающих надежное управление контакторами, клапанами и другими исполнительными механизмами.
• Аналоговые входы (AI): 4 канала с разрешением 12 бит. Поддерживают работу с сигналами по напряжению (±10 В) и по току (±20 мА), что позволяет подключать широкий спектр датчиков давления, уровня, расхода и т.д.
• Аналоговые выходы (AO): 2 канала с разрешением 12 бит, работающие с сигналами по напряжению (±10 В) и по току (±20 мА) для управления регулирующими клапанами, частотными преобразователями и другими аналоговыми исполнительными устройствами.
• Температурные входы: 2 канала для прямого подключения датчиков температуры Pt100 или NTC.

Программирование и среда разработки

Программирование контроллера DVP30EX200R осуществляется в интуитивно понятной и функциональной среде разработки ISPSoft, которая поддерживает все стандартные языки стандарта IEC 61131-3 (LD, FBD, SFC). Это обеспечивает гибкость в написании программ и упрощает процесс отладки и ввода системы в эксплуатацию.

Области применения контроллера DVP30EX200R

Благодаря своей универсальности, ПЛК DVP30EX200R идеально подходит для автоматизации малых и средних объектов в различных отраслях промышленности:

• Системы управления климатом, вентиляцией и кондиционированием (HVAC).
• Автоматизация упаковочных и фасовочных машин.
• Управление насосными станциями и системами водоподготовки.
• Контроль температурных режимов в печах, сушильных камерах и экструдерах.
• Автоматизация конвейерных систем и линий розлива.
• Локальные системы управления в пищевой, текстильной и деревообрабатывающей промышленности.

Таким образом, контроллер Delta Electronics DVP30EX200R является мощным, надежным и экономически эффективным "все-в-одном" решением для построения современных систем промышленной автоматизации, требующих гибкой обработки аналоговых и дискретных сигналов.
