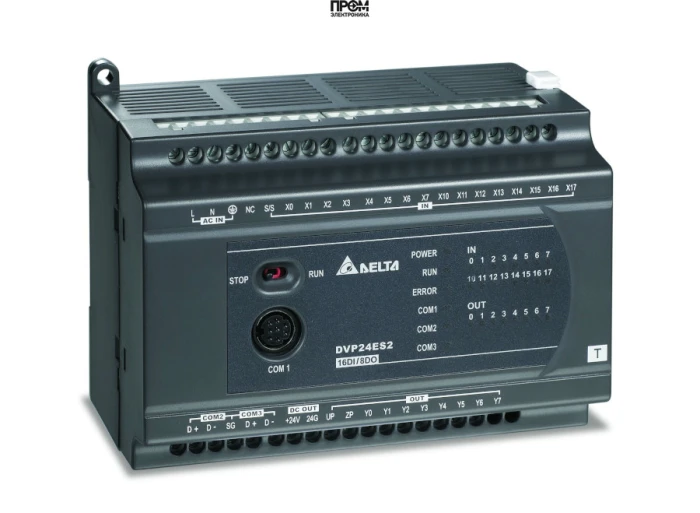

Программируемый логический контроллер Delta Electronics DVP24ES200T

Программируемый логический контроллер (ПЛК) DVP24ES200T от Delta Electronics представляет собой высокопроизводительное и экономически эффективное решение для построения систем автоматизации малого и среднего уровня сложности. Эта модель относится ко второму поколению стандартных контроллеров серии DVP-ES2 и сочетает в себе расширенный функционал, надежность и удобство интеграции. Контроллер разработан для решения широкого спектра задач управления технологическими процессами, где требуется точная и быстрая обработка дискретных сигналов и управление исполнительными механизмами.

Ключевые технические характеристики и преимущества DVP24ES200T

Модель DVP24ES200T является центральным процессорным модулем (CPU) со встроенными точками ввода-вывода, что делает его самодостаточным устройством для многих приложений. Его архитектура обеспечивает оптимальный баланс между производительностью и стоимостью.

• Конфигурация входов/выходов: ПЛК оснащен 16 дискретными входами (DI) и 8 дискретными выходами (DO), что в сумме составляет 24 встроенные точки I/O. Такая конфигурация идеально подходит для управления локальными объектами без необходимости немедленного приобретения модулей расширения.
• Тип выходов: Контроллер имеет транзисторные выходы (NPN), обозначенные литерой "T" в артикуле. Эти выходы обеспечивают высокую скорость переключения и долговечность по сравнению с релейными аналогами. Они оптимальны для управления нагрузками постоянного тока, такими как соленоиды, индикаторы, а также для формирования высокоскоростных импульсных последовательностей для управления шаговыми двигателями и сервоприводами.
• Высокоскоростная обработка сигналов: Встроенные высокоскоростные счетчики (до 4 входов с частотой до 100 кГц) позволяют с высокой точностью отслеживать положение энкодеров, измерять скорость вращения и подсчитывать продукцию на скоростных линиях.
• Импульсные выходы (PTO/PWM): Наличие двух импульсных выходов с частотой до 100 кГц каждый дает возможность реализовывать задачи точного позиционирования и управления скоростью без использования специализированных модулей позиционирования.
• Память и производительность: Объем памяти программы составляет 16 000 шагов, что достаточно для реализации сложных алгоритмов управления. Высокая скорость выполнения базовых инструкций (LD: 0.35 мкс, MOV: 3.4 мкс) гарантирует минимальное время цикла сканирования и быстрый отклик системы.

Коммуникационные возможности и интеграция

ПЛК DVP24ES200T обладает развитыми коммуникационными интерфейсами, что упрощает его интеграцию в промышленные сети и системы верхнего уровня.

• Встроенные COM-порты: Контроллер оборудован двумя последовательными портами (COM1: RS-232, COM2: RS-485), которые могут работать независимо друг от друга. Это позволяет одновременно подключать панель оператора (HMI) и другие устройства, например, частотный преобразователь или модуль ввода-вывода.
• Поддержка Modbus: Оба порта поддерживают стандартный промышленный протокол Modbus ASCII/RTU, позволяя контроллеру функционировать как в режиме Master (ведущий), так и Slave (ведомый). Это обеспечивает легкую интеграцию с большинством SCADA-систем, панелей оператора и полевых устройств сторонних производителей.

Программирование, настройка и расширяемость

Программирование контроллера DVP24ES200T осуществляется с помощью бесплатного программного обеспечения от Delta Electronics, что снижает общую стоимость владения системой.

• Среда разработки: Поддерживается работа с двумя программными пакетами: классическим WPLSoft и более современным ISPSoft. ISPSoft соответствует стандарту IEC 61131-3 и поддерживает языки программирования LD (лестничная диаграмма), SFC (последовательностные функциональные схемы) и FBD (функциональные блоковые диаграммы).
• Масштабируемость системы: Функционал контроллера может быть значительно расширен за счет подключения правосторонних и левосторонних модулей расширения серии DVP-S. Система может быть дополнена дискретными и аналоговыми модулями ввода-вывода, температурными модулями (для термопар и термосопротивлений), а также коммуникационными модулями, что позволяет увеличить общее количество точек ввода-вывода до 256.
• Конструктивное исполнение: Компактный корпус и крепление на стандартную DIN-рейку 35 мм обеспечивают удобство монтажа в любом электротехническом шкафу.

Таким образом, программируемый контроллер Delta Electronics DVP24ES200T является мощным и гибким инструментом для создания надежных систем автоматического управления в различных отраслях промышленности, включая машиностроение, упаковочную отрасль, системы HVAC и управление технологическими установками.
