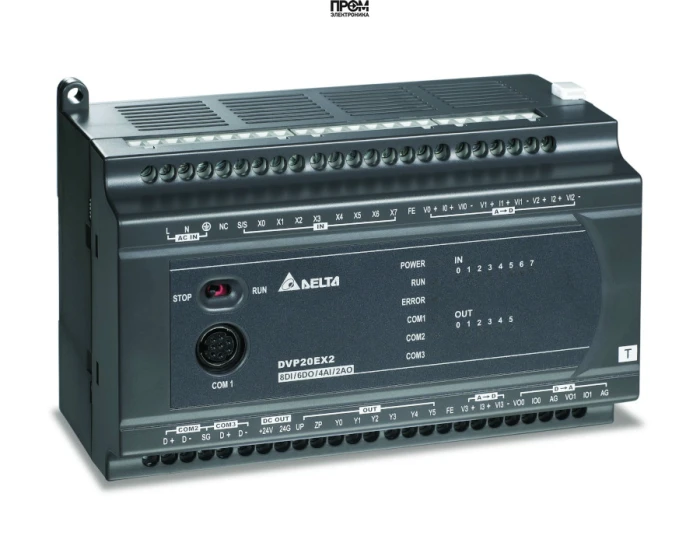

Программируемый логический контроллер Delta Electronics DVP20EX200T

Программируемый логический контроллер (ПЛК) DVP20EX200T представляет собой высокопроизводительное и многофункциональное устройство из серии DVP-ES2/EX2, разработанное для решения широкого спектра задач промышленной автоматизации. Эта модель является оптимальным выбором для систем, где требуется комбинированная обработка как дискретных, так и аналоговых сигналов в рамках одного компактного модуля. Интеграция аналоговых входов/выходов непосредственно в центральный процессорный модуль значительно сокращает затраты на построение системы, уменьшает ее габариты и упрощает монтаж.

Ключевые технические характеристики и производительность

В основе контроллера DVP20EX200T лежит мощный 32-битный микропроцессор, обеспечивающий высокую скорость обработки данных. Это позволяет эффективно реализовывать сложные алгоритмы управления в режиме реального времени. Модель обладает внушительным объемом памяти и высокой скоростью выполнения инструкций, что является критически важным для современных систем автоматизации.

• Объем памяти программы: 16 000 шагов (16k steps), что позволяет загружать и выполнять сложные и объемные управляющие программы.
• Регистры данных: 10 000 слов (10k words), предоставляя достаточное пространство для хранения переменных, уставок и промежуточных результатов вычислений.
• Скорость выполнения: Базовые инструкции (например, LD) выполняются всего за 0.35 мкс, а прикладные инструкции (например, MOV) — за 3.4 мкс. Такая производительность гарантирует быстрый отклик системы на изменения входных сигналов.
• Энергонезависимая память: Встроенная Flash-память для надежного хранения программы и данных при отключении питания.
• Встроенные часы реального времени (RTC): Позволяют реализовывать алгоритмы, привязанные к астрономическому времени, вести журналы событий с точными временными метками.
• Напряжение питания: 24 В постоянного тока (DC), что является стандартом для промышленной автоматики.

Интегрированные входы и выходы (I/O)

Главным преимуществом модели DVP20EX200T является наличие на борту полного набора входов и выходов разного типа, что делает его универсальным решением "все в одном".

Цифровые I/O:

• 8 дискретных входов (DI): Поддерживают логику Sink/Source (24 В DC), что обеспечивает гибкость при подключении различных датчиков (кнопок, концевых выключателей, фотодатчиков). Часть входов может быть сконфигурирована как высокоскоростные счетчики.
• 6 дискретных выходов (DO): Транзисторного типа (NPN) с открытым коллектором. Два из этих выходов являются высокоскоростными и поддерживают генерацию импульсных последовательностей (PTO/PWM) с частотой до 100 кГц, что идеально подходит для управления шаговыми двигателями или сервоприводами в режиме позиционирования.

Аналоговые I/O:

• 4 аналоговых входа (AI): Обладают разрешением 12 бит, что обеспечивает высокую точность измерений. Поддерживают работу с унифицированными сигналами напряжения (0-10 В) и тока (0-20 мА / 4-20 мА), позволяя напрямую подключать аналоговые датчики давления, температуры, уровня и расхода.
• 2 аналоговых выхода (AO): Также имеют разрешение 12 бит. Предназначены для управления исполнительными механизмами, такими как частотные преобразователи, пропорциональные клапаны или регуляторы, с помощью сигналов напряжения (0-10 В) или тока (0-20 мА / 4-20 мА).

Коммуникационные возможности и протоколы

ПЛК DVP20EX200T оснащен двумя независимыми последовательными портами для интеграции в промышленные сети и обмена данными с другими устройствами.

• Порт COM1: Интерфейс RS-232.
• Порт COM2: Интерфейс RS-485.

Оба порта поддерживают стандартный промышленный протокол Modbus ASCII/RTU, позволяя контроллеру функционировать как в режиме ведущего (Master), так и ведомого (Slave) устройства. Это обеспечивает легкую интеграцию с панелями оператора (HMI), SCADA-системами, частотными преобразователями, сервоприводами и другими интеллектуальными устройствами.

Программирование и области применения

Программирование контроллера осуществляется с помощью бесплатного программного обеспечения от Delta Electronics: WPLSoft или более современного ISPSoft. Среда ISPSoft соответствует стандарту IEC 61131-3 и поддерживает языки программирования LD (лестничная диаграмма), FBD (функциональные блоковые диаграммы) и SFC (последовательностные функциональные схемы). Наличие встроенных функций ПИД-регулирования делает DVP20EX200T превосходным выбором для систем автоматического регулирования технологических параметров. Благодаря своей универсальности, контроллер находит применение в локальных системах управления упаковочными и фасовочными машинами, системах вентиляции и кондиционирования (HVAC), управлении насосными станциями, а также в любых других установках, требующих гибкой обработки смешанных сигналов.
