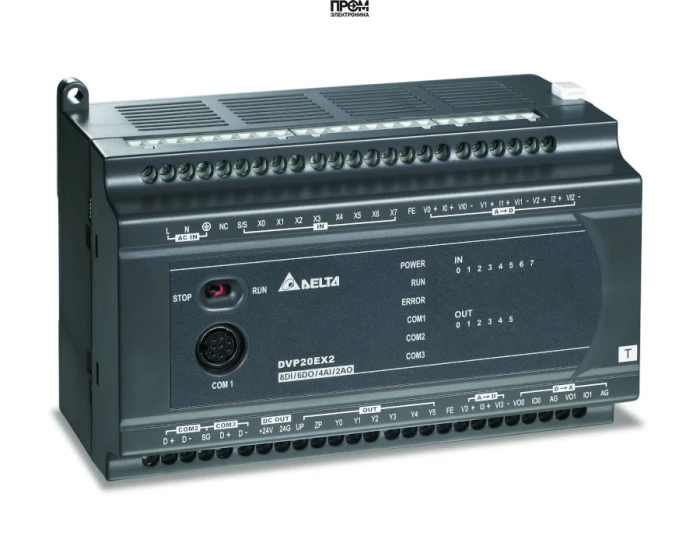

Программируемый логический контроллер Delta Electronics DVP20EX200R

Программируемый логический контроллер (ПЛК) DVP20EX200R от Delta Electronics — это высокопроизводительное и многофункциональное устройство из серии DVP-EX2, разработанное для решения комплексных задач автоматизации малого и среднего уровня. Ключевой особенностью данной модели является интегрированная гибридная структура входов/выходов, включающая как дискретные, так и аналоговые каналы в одном компактном корпусе. Это позволяет создавать гибкие и экономически эффективные системы управления без необходимости использования дополнительных модулей расширения, что значительно экономит пространство в шкафу управления и упрощает монтаж. Модель DVP20EX200R идеально подходит для приложений, где требуется точное управление аналоговыми процессами, такими как температура, давление, уровень или скорость, в сочетании с логическими операциями.

Ключевые особенности и преимущества DVP20EX200R

• Встроенные аналоговые каналы: Контроллер оснащен 4 аналоговыми входами и 2 аналоговыми выходами с высоким разрешением в 12 бит. Это обеспечивает точное считывание данных с аналоговых датчиков (давления, температуры, влажности) и прецизионное управление исполнительными механизмами (частотными преобразователями, пропорциональными клапанами). Поддержка сигналов по напряжению (0-10В) и по току (4-20мА) делает его универсальным решением для большинства промышленных сенсоров и актуаторов.
• Высокая производительность и большая память: Объем памяти программ составляет 16 000 шагов, что позволяет реализовывать сложные алгоритмы управления, включая математические вычисления, ПИД-регулирование и обработку данных. Скорость выполнения базовых инструкций (LD) составляет всего 0.35 мкс, обеспечивая быстрый отклик системы на изменяющиеся условия процесса. Область регистров данных объемом 10 000 слов предоставляет достаточно места для хранения переменных, уставок и архивов.
• Расширенные коммуникационные возможности: На борту устройства имеются два независимых COM-порта (COM1: RS-232, COM2: RS-485), которые поддерживают протокол Modbus ASCII/RTU в режимах Master и Slave. Это позволяет легко интегрировать контроллер в существующие SCADA-системы, подключать панели оператора (HMI), частотные преобразователи, сервоприводы и другие периферийные устройства для построения распределенных сетей управления.
• Гибкость расширения: Несмотря на богатый встроенный функционал, ПЛК DVP20EX200R поддерживает подключение модулей расширения входов/выходов серии DVP-S как с левой (высокоскоростные и коммуникационные модули), так и с правой стороны (дискретные и аналоговые модули). Это обеспечивает масштабируемость системы и возможность ее адаптации под будущие задачи.
• Надежность и удобство эксплуатации: Модель оснащена релейными выходами с нагрузочной способностью до 1.5А, что позволяет напрямую коммутировать маломощные нагрузки. Встроенные часы реального времени (RTC) сохраняют ход времени даже при отключении питания, что критически важно для задач, привязанных к календарю и времени суток. Питание от сети переменного тока 100-240В делает его совместимым с большинством промышленных электросетей.

Технические характеристики

Модель DVP20EX200R обладает сбалансированным набором характеристик, нацеленных на максимальную эффективность в своем классе.

Система входов/выходов

• Дискретные входы (DI): 8 точек, тип NPN/PNP (DC 24В).
• Дискретные выходы (DO): 6 точек, релейного типа. Максимальный ток на контакт: 1.5А при 250В AC.
• Аналоговые входы (AI): 4 канала. Разрешение: 12 бит. Диапазоны: напряжение -10...+10В, ток 0...20мА / 4...20мА.
• Аналоговые выходы (AO): 2 канала. Разрешение: 12 бит. Диапазоны: напряжение 0...+10В, ток 0...20мА / 4...20мА.

Производительность и память

• Память программы: 16k шагов (16 000 инструкций).
• Регистры данных: 10k слов (10 000 регистров по 16 бит).
• Высокоскоростные счетчики: Поддержка до 4 однофазных счетчиков с частотой до 10 кГц или 2 двухфазных (AB-фаза) с частотой до 5 кГц.

Области применения

Благодаря своей гибридной архитектуре и высокой производительности, контроллер DVP20EX200R находит широкое применение в различных отраслях промышленности для автоматизации локальных установок и технологических процессов. Он является оптимальным выбором для систем управления вентиляцией и кондиционированием (HVAC), насосных станций, упаковочных и фасовочных автоматов, систем дозирования жидкостей и сыпучих материалов, управления конвейерными линиями, а также для модернизации устаревшего оборудования, где требуется одновременный контроль дискретных и аналоговых сигналов.
