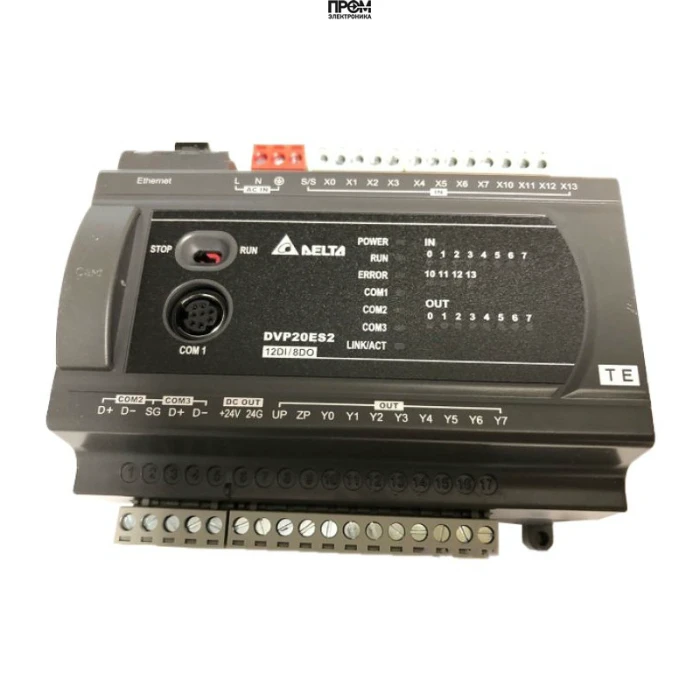

Программируемый логический контроллер Delta Electronics DVP20ES200TE

Программируемый логический контроллер (ПЛК) DVP20ES200TE от Delta Electronics представляет собой высокопроизводительное и экономичное решение для построения систем автоматизации малого и среднего уровня сложности. Эта модель относится к популярной серии DVP-ES2, которая зарекомендовала себя как надежная основа для управления технологическими процессами в различных отраслях промышленности. Контроллер сочетает в себе расширенный функционал, гибкие возможности интеграции и удобство программирования, что делает его оптимальным выбором для широкого круга задач.

Ключевые технические характеристики и преимущества

Модель DVP20ES200TE разработана с учетом современных требований к промышленной автоматике и обладает сбалансированным набором аппаратных ресурсов, достаточных для реализации сложных алгоритмов управления.

• Конфигурация входов/выходов: ПЛК оснащен 12 встроенными дискретными входами (DI) и 8 дискретными транзисторными выходами (DO) типа NPN. Это позволяет напрямую подключать широкий спектр датчиков, кнопок, переключателей, а также управлять исполнительными механизмами, такими как реле, контакторы, соленоидные клапаны и светосигнальная арматура.
• Объем памяти: Емкость памяти программы составляет 16 000 шагов, что обеспечивает достаточно пространства для написания объемных и многофункциональных управляющих программ. Объем регистров данных достигает 10 000 слов, позволяя эффективно работать с большими массивами информации.
• Высокая производительность: Быстродействие контроллера гарантирует минимальное время цикла сканирования. Скорость выполнения базовых инструкций (например, LD) составляет всего 0.35 мкс, а прикладных (например, MOV) — 3.4 мкс, что критически важно для задач, требующих быстрой реакции системы.
• Коммуникационные интерфейсы: На борту устройства имеются три независимых COM-порта: один порт RS-232 и два порта RS-485. Это обеспечивает превосходные возможности для интеграции с другим оборудованием, таким как панели оператора (HMI), частотные преобразователи, сервоприводы и SCADA-системы. Все порты поддерживают стандартный протокол Modbus ASCII/RTU в режимах Master и Slave.
• Встроенные часы реального времени (RTC): Наличие энергонезависимых часов реального времени позволяет реализовывать алгоритмы управления, привязанные к астрономическому времени, вести журналы событий с точными временными метками и организовывать работу оборудования по расписанию.

Расширенные функциональные возможности

Контроллер DVP20ES200TE не ограничивается базовыми логическими операциями. Его функционал включает специализированные инструменты для решения задач позиционирования и высокоскоростного счета.

Высокоскоростная обработка сигналов

ПЛК имеет встроенные высокоскоростные счетчики, которые могут работать с частотой до 20 кГц. Это позволяет использовать его для точного отслеживания положения вала двигателя с помощью инкрементальных энкодеров, подсчета продукции на скоростных конвейерных линиях и измерения частоты вращения. Контроллер поддерживает 4 однофазных счетчика с частотой 20 кГц и 4 однофазных счетчика с частотой 10 кГц, либо 2 двухфазных (A/B) счетчика с частотой 10 кГц.

Управление движением

Для задач, требующих точного позиционирования, в DVP20ES200TE предусмотрены 4 импульсных выхода с максимальной частотой до 20 кГц. Эти выходы могут использоваться для прямого управления шаговыми двигателями или сервоприводами в режиме импульсного задания, позволяя реализовывать простые системы одноосевого и многоосевого перемещения.

Гибкость и расширяемость системы

Одним из главных преимуществ ПЛК DVP20ES200TE является его модульная архитектура. Несмотря на наличие достаточного количества встроенных точек ввода-вывода, функционал контроллера можно легко расширить. Он поддерживает подключение как правосторонних модулей расширения (аналоговые входы/выходы, дискретные модули, температурные модули), так и левосторонних высокоскоростных модулей (например, дополнительных коммуникационных адаптеров или аналоговых модулей с повышенным быстродействием) из номенклатуры серии DVP-S. Это позволяет создать кастомизированную систему, точно соответствующую требованиям конкретного технологического процесса, и обеспечивает задел для будущих модернизаций.

Программирование и эксплуатация

Программирование контроллера осуществляется в интуитивно понятной и бесплатной среде разработки Delta Electronics — WPLSoft или более современной ISPSoft, которая соответствует стандарту IEC 61131-3. Поддержка языков LD (лестничная диаграмма), SFC (последовательностные функциональные схемы) и IL (список инструкций) делает процесс написания и отладки программ доступным для инженеров с разным уровнем подготовки. Питание контроллера осуществляется от сети переменного тока с напряжением 100-240 В, что делает его универсальным для использования в различных регионах без необходимости установки дополнительных блоков питания.
