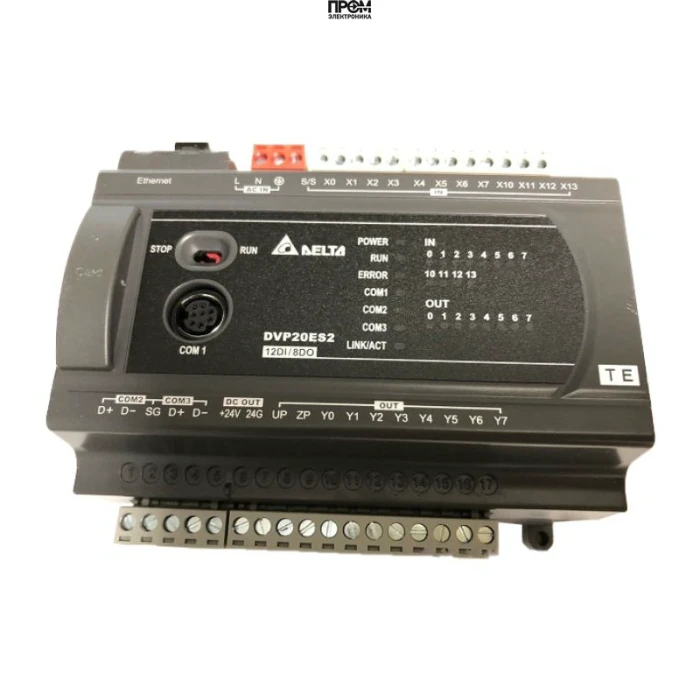

Программируемый логический контроллер Delta Electronics DVP20ES200RE

Программируемый логический контроллер (ПЛК) Delta Electronics DVP20ES200RE представляет собой высокоэффективное и экономичное решение для построения систем автоматизации малого и среднего уровня сложности. Эта модель относится к популярной серии DVP-ES2, которая зарекомендовала себя как надежная база для широкого спектра задач, требующих последовательного управления и обработки дискретных сигналов. Контроллер сочетает в себе достаточную производительность, развитые коммуникационные возможности и гибкость расширения, что делает его оптимальным выбором для интеграторов и конечных пользователей.

Ключевые особенности и преимущества DVP20ES200RE

• Оптимальная конфигурация входов/выходов: Встроенные 12 дискретных входов и 8 релейных выходов позволяют решать большинство стандартных задач без необходимости немедленного приобретения модулей расширения.
• Универсальные релейные выходы: Наличие релейных выходов обеспечивает возможность прямой коммутации как цепей постоянного, так и переменного тока, что упрощает подключение различных исполнительных устройств, таких как контакторы, соленоидные клапаны и сигнальные лампы.
• Встроенные коммуникационные интерфейсы: Оснащение двумя независимыми COM-портами (RS-232 и RS-485) открывает широкие возможности для интеграции с другим оборудованием: панелями оператора (HMI), SCADA-системами, частотными преобразователями и сервоприводами.
• Поддержка протокола Modbus: Встроенная поддержка стандартного промышленного протокола Modbus (ASCII/RTU) в режимах Master и Slave гарантирует простую и надежную связь с устройствами сторонних производителей.
• Значительный объем памяти: Память программы на 16 000 шагов предоставляет достаточно ресурсов для реализации сложных алгоритмов управления, обработки данных и логических операций.
• Высокоскоростная обработка сигналов: Наличие высокоскоростных счетчиков позволяет работать с импульсными сигналами от энкодеров или датчиков для точного позиционирования, измерения скорости или подсчета продукции.

Функциональные и технические возможности контроллера

Модель DVP20ES200RE разработана с акцентом на функциональность и удобство использования в реальных промышленных условиях. Центральный процессор обеспечивает высокую скорость выполнения базовых инструкций (LD: 0.54 мкс, MOV: 3.4 мкс), что критически важно для приложений, требующих быстрой реакции на события.

Система входов/выходов

Контроллер имеет на борту 12 дискретных входов с напряжением 24 В постоянного тока, которые могут быть сконфигурированы для работы в режиме SINK или SOURCE, обеспечивая совместимость с различными типами датчиков (NPN/PNP). Восемь встроенных выходов релейного типа обладают высокой нагрузочной способностью (до 2А на контакт), что позволяет напрямую управлять маломощными нагрузками без промежуточных реле, снижая общую стоимость и сложность системы. Такая конфигурация идеально подходит для задач циклического управления, где требуется коммутация силовых цепей.

Коммуникация и сетевая интеграция

Два последовательных порта являются одним из главных преимуществ данной модели. Порт COM1 (RS-232) чаще всего используется для программирования и отладки контроллера, а также для подключения локальной панели оператора. Порт COM2 (RS-485) идеально подходит для создания сети из нескольких устройств по протоколу Modbus, позволяя ПЛК выступать в роли ведущего (Master) устройства, опрашивающего подчиненные (Slave) модули, или же быть ведомым в более крупной SCADA-системе. Это обеспечивает превосходную масштабируемость и интеграцию в существующую инфраструктуру предприятия.

Расширяемость и гибкость

Несмотря на достаточную базовую конфигурацию, ПЛК DVP20ES200RE поддерживает подключение модулей расширения серии DVP-ES2/EX2. Это позволяет гибко наращивать количество точек ввода/вывода (как дискретных, так и аналоговых), а также добавлять специализированные модули, например, для измерения температуры. Максимальное количество точек ввода/вывода с учетом модулей расширения может достигать 256, что покрывает потребности даже для относительно крупных проектов автоматизации.

Технические характеристики DVP20ES200RE

• Модель: DVP20ES200RE
• Серия: DVP-ES2
• Напряжение питания: 100 ~ 240 В переменного тока, 50/60 Гц
• Потребляемая мощность: 30 ВА
• Дискретные входы: 12 входов, 24 В пост. тока (SINK/SOURCE)
• Дискретные выходы: 8 выходов, релейные (нагрузка до 2А при 250В AC / 30В DC)
• Общее количество точек I/O: 20
• Память программы: 16 000 шагов (16k steps)
• Регистры данных: 10 000 слов
• Коммуникационные порты: 1 x RS-232, 1 x RS-485 (Modbus ASCII/RTU Master/Slave)
• Высокоскоростные счетчики: 2 входа до 20 кГц (однофазные), 2 входа до 10 кГц (двухфазные)
• Максимальное расширение I/O: до 256 точек (с модулями расширения)
• Среда программирования: Delta ISPSoft
• Монтаж: на стандартную DIN-рейку 35 мм
• Рабочая температура: 0°C ~ 55°C
• Сертификация: CE, UL
