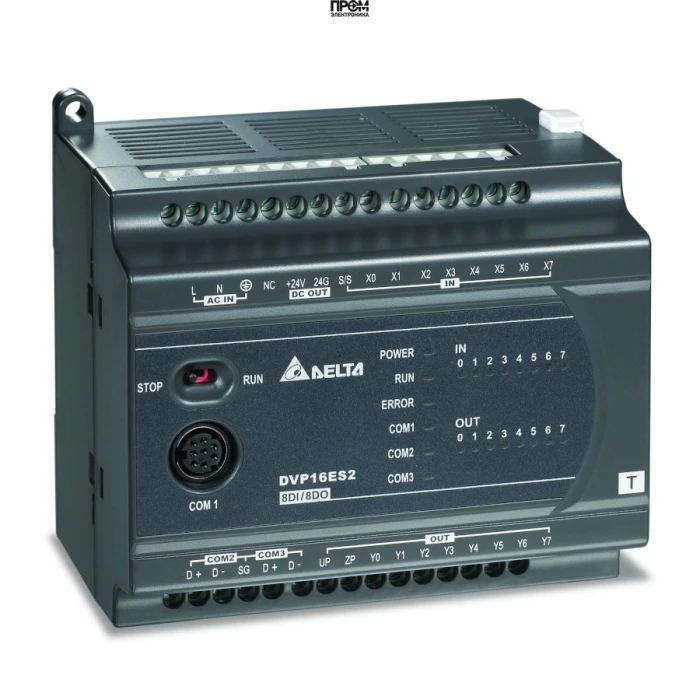

Программируемый логический контроллер Delta Electronics DVP16ES200T

Программируемый логический контроллер (ПЛК) Delta Electronics DVP16ES200T представляет собой высокопроизводительное и экономичное решение для построения систем автоматизации малого и среднего уровня сложности. Эта модель относится к популярной серии DVP-ES2, которая зарекомендовала себя как надежная основа для управления различными технологическими процессами. Контроллер DVP16ES200T сочетает в себе компактные размеры, достаточную вычислительную мощность и широкие коммуникационные возможности, что делает его оптимальным выбором для широкого спектра задач.

Ключевые функциональные возможности DVP16ES200T

Данный ПЛК разработан для обеспечения стабильной и эффективной работы в промышленных условиях. Его архитектура нацелена на быструю обработку логических операций, точное управление исполнительными механизмами и простую интеграцию в существующие сети АСУ ТП.

• Высокая производительность: Скорость выполнения базовых инструкций (LD) составляет всего 0.35 мкс, что гарантирует быстрый отклик системы на изменения входных сигналов.
• Встроенные точки ввода/вывода: Контроллер оснащен 8 дискретными входами и 8 дискретными транзисторными выходами, что позволяет напрямую подключать датчики и управлять нагрузками без дополнительных модулей.
• Расширенные коммуникации: Наличие двух встроенных COM-портов (1x RS-232 и 1x RS-485) с поддержкой протокола Modbus ASCII/RTU обеспечивает легкую интеграцию с панелями оператора (HMI), частотными преобразователями, сервоприводами и SCADA-системами.
• Управление движением: Модель DVP16ES200T поддерживает 2 точки высокоскоростного импульсного вывода с частотой до 100 кГц, что позволяет реализовывать задачи точного позиционирования и управления шаговыми или серводвигателями.
• Гибкость расширения: Функционал контроллера может быть легко расширен за счет подключения правосторонних и левосторонних модулей серии DVP-S, включая аналоговые вводы/выводы, температурные модули и дополнительные дискретные точки.

Технические характеристики и особенности

Процессорный модуль и память

Сердцем устройства является мощный процессор, обеспечивающий быструю обработку пользовательской программы. Объем памяти программ составляет 16 000 шагов, а для хранения данных и регистров предусмотрено 10 000 слов. Этого ресурса достаточно для реализации сложных алгоритмов управления, включая ПИД-регулирование и математические вычисления.

Система входов/выходов

Контроллер DVP16ES200T имеет фиксированный набор встроенных каналов:

• 8 дискретных входов (DI): Тип DC (SINK/SOURCE), напряжение 24 В. Четыре из этих входов могут быть сконфигурированы как высокоскоростные счетчики: 2 точки с частотой до 100 кГц и 2 точки с частотой до 10 кГц.
• 8 дискретных выходов (DO): Тип — транзисторные (NPN). Два выхода поддерживают функцию высокоскоростной генерации импульсов (Y0, Y1) с частотой до 100 кГц, что критически важно для задач управления движением.

Интерфейсы и протоколы

Для обмена данными с внешними устройствами ПЛК DVP16ES200T оснащен стандартными промышленными интерфейсами. Порт COM1 (RS-232) и порт COM2 (RS-485) позволяют контроллеру работать в сети как в режиме Master, так и в режиме Slave по протоколу Modbus. Это обеспечивает универсальность при построении распределенных систем управления.

Области применения

Благодаря своей функциональности и надежности, контроллер DVP16ES200T находит применение в самых разнообразных отраслях промышленности. Он идеально подходит для автоматизации:

• Упаковочных и фасовочных машин;
• Конвейерных систем и сортировочных линий;
• Текстильных и намоточных станков;
• Систем управления насосами и вентиляцией (HVAC);
• Небольших станков с ЧПУ и этикетировочного оборудования;
• Систем дозирования и смешивания.

Программирование и эксплуатация

Разработка управляющих программ для DVP16ES200T осуществляется в интуитивно понятной среде ISPSoft или классической WPLSoft. Поддерживаются стандартные языки программирования, такие как LD (лестничная диаграмма), SFC (последовательностные функциональные схемы) и IL (список инструкций). Монтаж контроллера производится на стандартную DIN-рейку, а его компактный корпус экономит пространство в шкафу управления. Питание устройства осуществляется от источника постоянного тока напряжением 24 В.

Таким образом, ПЛК Delta Electronics DVP16ES200T является сбалансированным и мощным инструментом для инженеров-автоматизаторов, позволяющим создавать эффективные, масштабируемые и экономически выгодные системы управления.
