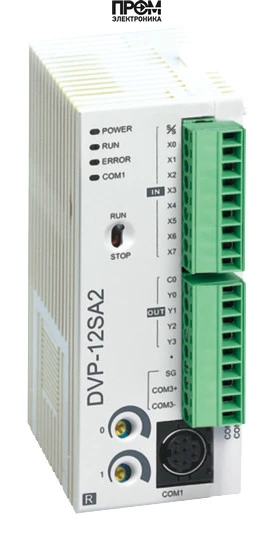

Программируемый логический контроллер Delta Electronics DVP12SA211R

Программируемый логический контроллер (ПЛК) DVP12SA211R от Delta Electronics — это высокопроизводительное, компактное и многофункциональное устройство второго поколения из серии тонких ПЛК DVP-SA2. Данная модель разработана для решения широкого спектра задач автоматизации технологических процессов малого и среднего уровня сложности, где требуется надежность, высокая скорость обработки данных и гибкость конфигурации. Благодаря своей компактности и монтажу на DIN-рейку, контроллер идеально подходит для установки в шкафы управления с ограниченным пространством.

Ключевые преимущества модели DVP12SA211R

• Высокая производительность: Быстродействующий 32-битный процессор обеспечивает минимальное время выполнения базовых инструкций (LD: 0.24 мкс), что гарантирует быструю реакцию системы на события.
• Встроенные коммуникации: Наличие двух независимых COM-портов (RS-232 и RS-485) с поддержкой протокола Modbus ASCII/RTU позволяет легко интегрировать контроллер в существующие сети и подключать к нему панели оператора, частотные преобразователи и другие устройства.
• Гибкая система входов/выходов: Модель оснащена 8 дискретными входами и 4 релейными выходами, что оптимально для управления базовыми исполнительными механизмами.
• Высокоскоростная обработка: Поддержка аппаратных высокоскоростных счетчиков позволяет с высокой точностью обрабатывать сигналы от энкодеров и других импульсных датчиков.
• Возможности расширения: Функционал контроллера может быть значительно расширен за счет подключения до 8 модулей расширения серии DVP-S, включая аналоговые, температурные и коммуникационные модули.

Технические характеристики и функциональные возможности

Модель DVP12SA211R обладает сбалансированным набором характеристик, нацеленных на эффективное решение прикладных задач автоматизации.

Процессор и память

Сердцем устройства является мощный процессор, который в сочетании с внушительным объемом памяти обеспечивает стабильную работу сложных алгоритмов. Объем программы составляет 16k шагов, а регистровая память для данных — 12k слов. Этого ресурса достаточно для реализации комплексной логики управления, математических вычислений и обработки больших массивов данных.

Система входов-выходов (I/O)

Контроллер DVP12SA211R имеет фиксированную конфигурацию бортовых точек ввода-вывода:

• 8 дискретных входов (DI): Напряжение 24 В DC, с возможностью использования части входов в качестве высокоскоростных счетчиков.
• 4 дискретных выхода (DO): Тип — реле (обозначено буквой 'R' в артикуле). Релейные выходы отличаются универсальностью, позволяя коммутировать как цепи постоянного, так и переменного тока с напряжением до 250 В AC и током до 2 А на точку. Это делает их идеальными для прямого управления контакторами, соленоидными клапанами и сигнальными лампами без промежуточных реле.

Коммуникационные возможности

Интеграция в промышленные сети является сильной стороной данного ПЛК. На борту присутствуют:

• COM1: Порт RS-232.
• COM2: Порт RS-485.

Оба порта поддерживают стандартный промышленный протокол Modbus (ASCII/RTU), при этом контроллер может выступать как в роли ведущего (Master), так и ведомого (Slave) устройства в сети.

Высокоскоростная обработка сигналов

Для задач, требующих точного позиционирования или подсчета продукции, DVP12SA211R предлагает встроенные высокоскоростные счетчики с максимальной частотой входных импульсов до 100 кГц (2 канала) и до 10 кГц (2 канала), что позволяет работать с инкрементальными энкодерами и другими скоростными датчиками.

Области применения

Благодаря своей универсальности, надежности и компактным размерам, ПЛК DVP12SA211R находит широкое применение в различных отраслях промышленности:

• Управление упаковочными и фасовочными автоматами.
• Автоматизация конвейерных линий и систем сортировки.
• Управление намоточными и прядильными станками в текстильной промышленности.
• Системы дозирования и смешивания в пищевой промышленности.
• Автоматизация систем климат-контроля, насосных станций и вентиляции.

Программирование контроллера осуществляется в среде разработки ISPSoft или WPLSoft, поддерживающей языки стандарта IEC 61131-3, что делает процесс создания и отладки управляющих программ интуитивно понятным и быстрым.
