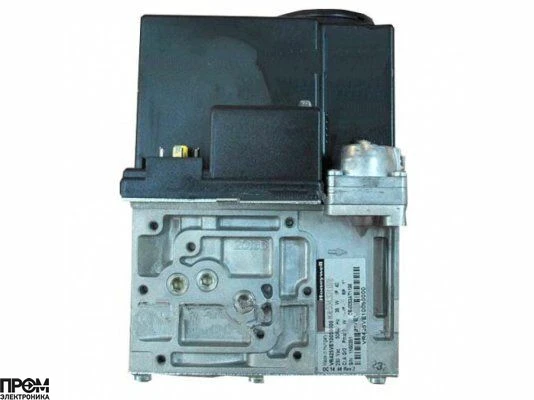

Комбинированный газовый клапан Honeywell VR432PE5003-0000

Газовый клапан Honeywell VR432PE5003-0000: надежность и точность для промышленных газовых систем

Комбинированный газовый клапан Honeywell VR432PE5003-0000 представляет собой интегрированное решение премиум-класса для управления подачей газа и обеспечения безопасности в современных системах сжигания. Это устройство, разработанное лидером отрасли, компанией Honeywell, объединяет в одном корпусе два электромагнитных клапана и высокоточный сервопривод, что делает его незаменимым компонентом для автоматизации промышленных горелок, газовых котлов, теплогенераторов и печей.

Компания Промэлектроника, являясь официальным дилером Honeywell, гарантирует поставку исключительно оригинального оборудования, предоставляя клиентам полную техническую поддержку, профессиональные консультации и заводскую гарантию. Приобретая продукцию у нас, вы получаете уверенность в качестве и надежности каждого компонента вашей системы.

Принцип работы и функциональное назначение

Основная задача клапана VR432PE5003-0000 – это контроль и регулирование потока природного, сжиженного или другого неагрессивного газа, подаваемого на горение. Устройство выполняет две критически важные функции:

1. Безопасность: Два независимых отсечных клапана класса «А» (V1 и V2) обеспечивают двойное перекрытие газовой магистрали. В случае аварийной ситуации, сбоя в электросети или по сигналу от системы управления, клапаны мгновенно (менее чем за 1 секунду) герметично закрываются, предотвращая утечку газа и риск взрыва.
2. Регулирование: Встроенный сервопривод с функцией Hi-Lo (высокое/низкое давление) позволяет осуществлять двухступенчатое управление мощностью горелки. Это обеспечивает плавный и безопасный розжиг на пониженной мощности с последующим переходом на полную мощность, что снижает термические нагрузки на оборудование, повышает общую эффективность системы и сокращает расход топлива.

Благодаря своей универсальности, серия VR432 идеально подходит для систем как с прямым розжигом основной горелки, так и для установок с электронным розжигом пилотной (запальной) горелки.

Ключевые технические преимущества и конструктивные особенности

Модель VR432PE5003-0000 спроектирована с учетом самых строгих требований к промышленному оборудованию. Ее конструкция сочетает в себе инновационные решения и проверенные временем материалы, что обеспечивает долгий срок службы и безотказную работу.

• Высочайший уровень безопасности:
  • Два последовательно расположенных отсечных электромагнитных клапана класса «А» по стандарту EN 161. Это высший класс герметичности, гарантирующий полное отсутствие протечек в закрытом состоянии.
  • Быстрое срабатывание: Время закрытия обоих клапанов и время открытия первого клапана (V1) составляет менее 1 секунды, что является критически важным параметром для систем безопасности.
• Точное и эффективное регулирование:
  • Регулятор давления Hi-Lo: Сервопривод обеспечивает стабильную работу горелки в двух режимах мощности, что оптимизирует процесс горения и позволяет гибко адаптироваться к изменяющимся тепловым нагрузкам.
  • Стабильность выходного давления обеспечивает равномерное горение и предотвращает отрыв или проскок пламени.
• Продуманная и надежная конструкция:
  • Модульное исполнение: Корпус клапана имеет по четыре посадочных места с каждой стороны для установки дополнительного оборудования. Это позволяет легко интегрировать в систему реле давления (например, Honeywell C60VR) для контроля минимального или максимального давления газа, а также систему проверки герметичности клапанов (VPS), что значительно повышает общий уровень безопасности установки.
  • Долговечные материалы: Корпус выполнен из литого под давлением алюминия, а запирающая пружина – из нержавеющей стали. Плунжер клапана имеет износостойкое покрытие Fe 3. Уплотнения изготовлены из NBR-каучука или витона, материалов, устойчивых к воздействию газа и старению.
  • Встроенный фильтр: На входе клапана установлен сетчатый фильтр тонкой очистки, который задерживает механические примеси и предотвращает их попадание в чувствительные компоненты клапана и горелки. Конструкция фильтра – съемная, что упрощает его очистку и техническое обслуживание.
• Удобство монтажа и эксплуатации:
  • Стандартное подключение: Клапан оснащен внутренней резьбой Rp 1 1/4" для простого и надежного соединения с газопроводом. Также возможен монтаж с использованием фланцев.
  • Контрольные точки: Наличие штуцеров для измерения давления на входе и выходе клапана позволяет быстро проводить диагностику и настройку системы.
  • Электроподключение: Осуществляется через стандартный штекер по DIN 43650, что обеспечивает быстрое и безопасное подключение. Катушки клапанов рассчитаны на непрерывное питание (100% ED) и могут быть заменены без демонтажа всего устройства.
  • Высокий ресурс: Расчетный срок службы клапана составляет не менее 500 000 рабочих циклов, что гарантирует многолетнюю эксплуатацию в интенсивном режиме.

Область применения оборудования

Газовый клапан Honeywell VR432PE5003-0000 является универсальным решением для широкого спектра газоиспользующего оборудования средней и большой мощности. Его технические характеристики и надежность делают его оптимальным выбором для:

• Промышленных газовых горелок: Устанавливается на наддувные (вентиляторные) и атмосферные горелки в составе водогрейных и паровых котлов.
• Атмосферных котлов: Обеспечивает безопасную и эффективную работу газовых котлов в системах отопления и горячего водоснабжения.
• Теплогенераторов и воздухонагревателей: Используется в системах воздушного отопления производственных цехов, складов, ангаров и сельскохозяйственных объектов.
• Промышленных печей: Применяется в печах для сушки, обжига, плавки и других технологических процессов, где требуется точный контроль температуры и безопасная подача газа.
• Газопоршневых установок (ГПУ): Может использоваться в газовых магистралях для обеспечения надежной работы двигателей.

Полный перечень технических характеристик

• Тип клапана: Комбинированный, электромагнитный, с серворегулятором давления
• Модель: VR432PE5003-0000
• Присоединительные размеры: Внутренняя резьба Rp 1 1/4" (вход/выход)
• Максимальное рабочее давление: 100 мбар (10 кПа)
• Напряжение питания: 220 В (-15%, +10%), 50 Гц
• Потребляемая электрическая мощность: 18.6 Вт
• Класс электромагнитных клапанов (V1 и V2): Класс «А» (согласно EN 161)
• Тип регулятора давления: Сервопривод, двухступенчатый (Hi-Lo)
• Время открытия (V1): < 1 секунды
• Время закрытия (V1 и V2): < 1 секунды
• Температура окружающей среды: от -15 °C до +60 °C
• Класс пылевлагозащиты: IP40
• Материал корпуса: Алюминий
• Наличие фильтра: Да, встроенный, съемный
• Ресурс: 500 000 включений

Для получения исчерпывающей консультации по подбору оборудования, уточнения актуальной цены и оформления заказа на газовый клапан Honeywell VR432PE5003-0000, обращайтесь к специалистам компании Промэлектроника.
