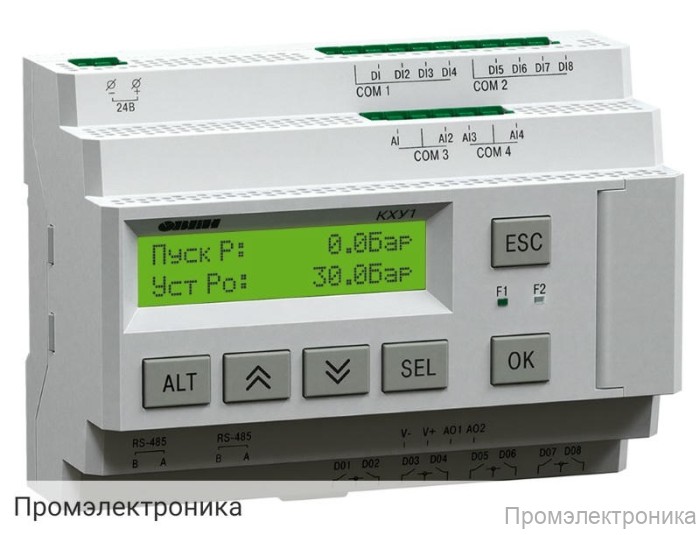

КХУ1 - контроллер для управления холодильными установками

Техническое описание контроллера КХУ1 для управления холодильными установками

КХУ1 — это современный контроллер, предназначенный для автоматизации и управления холодильными установками различной сложности. Устройство обеспечивает надежную работу, высокую точность измерений и широкий функционал для интеграции в промышленные системы. Контроллер оснащен интерфейсом RS-485 с поддержкой протоколов Modbus-RTU и Modbus-ASCII, что позволяет легко интегрировать его в существующие системы автоматизации.

Основные характеристики КХУ1:

• Два варианта питания: ~90…264 В (номинальное ~230 В, 47…63 Гц) или =19…30 В (номинальное =24 В).
• Гальваническая развязка по основным цепям и между группами входов/выходов.
• Встроенный источник питания постоянного тока 24 В (только для варианта КХУ1-230).
• Восемь дискретных входов с поддержкой датчиков типа «сухой контакт» и коммутационных устройств.
• Четыре аналоговых входа для подключения датчиков температуры (Pt1000, NTC10K) и токовых сигналов (4…20 мА).
• Восемь дискретных выходов на электромагнитных реле (нормально-разомкнутые контакты) с допустимым током до 5 А (250 В AC) или 3 А (30 В DC).
• Два аналоговых выхода (ЦАП) с диапазоном 0…10 В для управления внешними устройствами.
• Два интерфейса RS-485 с электрической прочностью изоляции 1500 В.
• Скорость передачи данных: 9600, 14400, 19200, 38400, 57600, 115200 бит/с.
• Монохромный текстовый ЖК-дисплей с подсветкой (2 строки по 16 символов, размер 60×15 мм).
• Два светодиодных индикатора (красный и зеленый) для отображения состояния устройства.
• Шесть кнопок управления для настройки и эксплуатации.
• Корпус для крепления на DIN-рейку (35 мм), степень защиты IP20.
• Габаритные размеры: 123×90×58 мм, масса не более 0,6 кг.
• Средний срок службы — 8 лет.

Комплектация КХУ1:

• Контроллер КХУ1
• Паспорт изделия
• Краткое руководство по эксплуатации
• Гарантийный талон
• Комплект клеммных соединителей

Контроллер КХУ1 — это надежное решение для автоматизации холодильных установок, обеспечивающее высокую степень защиты, гибкость настройки и простоту интеграции в современные системы управления.
