ИТП-17 - компактный индикатор с цифровым дисплеем и универсальным входом

Техническое описание ИТП-17

ИТП-17 — это компактный индикатор с цифровым дисплеем и универсальным входом, предназначенный для отображения и контроля различных технологических параметров в промышленной автоматике. Прибор отличается высокой точностью измерений, надежностью и простотой интеграции в существующие системы управления.

Корпус устройства выполнен в двух вариантах: Щ9 (размеры 48×26×72 мм, степень защиты IP65 с лицевой стороны и IP20 со стороны клемм) и Н3 (размеры 71×51×30 мм, степень защиты IP65). Это обеспечивает устойчивость к воздействию пыли и влаги, а также позволяет использовать прибор в сложных производственных условиях.

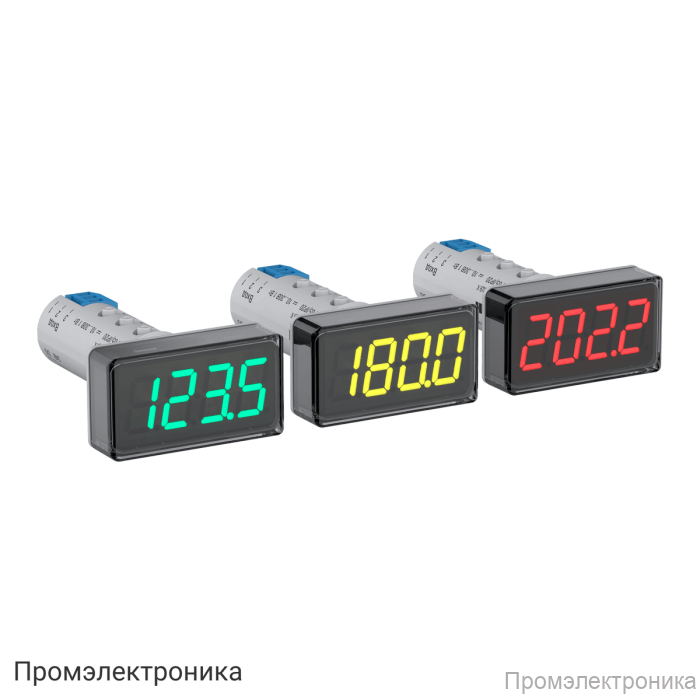

Цифровой дисплей индикатора четырехразрядный, с высотой символов 14 мм и возможностью выбора цвета индикации: зеленый, желтый или красный. Это облегчает визуальный контроль параметров и повышает удобство эксплуатации.

Основные технические характеристики:

• Питание: 10…30 В постоянного тока (номинальное напряжение 24 В), потребляемая мощность не более 1 Вт
• Один универсальный вход (AI) с временем опроса не более 1 секунды
• Поддержка различных типов сигналов:
  • Токовые: 0…5 мА, 0(4)…20 мА
  • Напряжение: 0(2)…10 В
  • Термосопротивления: 50/100/500/1000 Ом (Cu, Pt, Ni, М, П, Н)
  • Термопары: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП, ТПР, ТМК
• Входное сопротивление при измерении напряжения — не более 100 кОм
• Погрешность измерений:
  • ±0,25 % для термосопротивлений, сигналов напряжения и силы постоянного тока
  • ±0,5 % для термопар и пирометров
• Один дискретный выход (DO, транзисторный ключ n-p-n: 200 мА, 42 В)
• Рабочая температура: от -40 до +60 °С
• Средняя наработка на отказ — 100 000 часов
• Средний срок службы — 12 лет
• Гарантия — 2 года
• Устойчивость к механическим и электромагнитным воздействиям согласно ГОСТ

ИТП-17 поддерживает работу с широким спектром измерительных датчиков, включая термопреобразователи сопротивления и термоэлектрические преобразователи по ГОСТ и DIN, а также пирометры суммарного излучения. Благодаря универсальности входа и высокой точности, прибор может использоваться для контроля температуры, тока, напряжения и других параметров в различных отраслях промышленности.

В комплект поставки входят все необходимые аксессуары для монтажа и эксплуатации: крепеж, паспорт, гарантийный талон, руководство по эксплуатации, шаблон-наклейка для монтажа, комплект клеммников, отвертка и уплотнитель (для корпуса Щ9).
