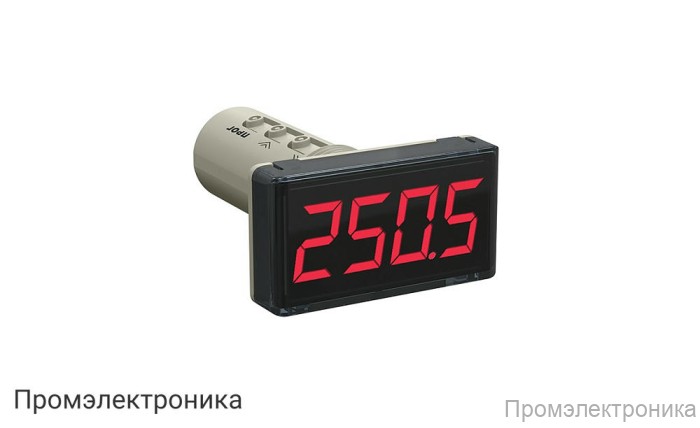

ИТП-16.ЗЛ.Щ9.К - измеритель термопар и термосопротивлений с внешним питанием

Техническое описание измерителя термопар и термосопротивлений ИТП-16.ЗЛ.Щ9.К

ИТП-16.ЗЛ.Щ9.К — это современный измерительный прибор, предназначенный для высокоточного контроля температуры с помощью различных типов термопар и термосопротивлений. Устройство оснащено внешним питанием и отличается универсальностью, надежностью и компактными габаритами, что делает его оптимальным решением для промышленных и лабораторных задач автоматизации и мониторинга технологических процессов.

Основные особенности:

Работает с широким спектром термопреобразователей сопротивления (Pt, Cu, Ni) и термоэлектрических преобразователей (типов L, K, J, N, T, S, R, B, A-1, A-2, A-3), а также с унифицированными сигналами напряжения.
Поддерживает измерение температур в диапазоне от -250 до +2500 °С в зависимости от типа подключаемого датчика.
Обеспечивает высокую точность измерений: предел основной приведенной погрешности составляет ±0,25% при работе с термосопротивлениями и унифицированными сигналами напряжения, и ±0,5% при работе с термопарами.
Один канал измерения, что упрощает интеграцию прибора в системы автоматизации.
Время опроса входа не превышает 1 секунды, что позволяет оперативно получать актуальные данные.

Электропитание и выходные сигналы:

Питание осуществляется от источника постоянного тока с напряжением 10…30 В (номинальное значение — 24 В), при этом потребляемая мощность не превышает 1 Вт.
В качестве выходного устройства используется транзисторный ключ n-p-n типа с максимальным током нагрузки до 200 мА и максимальным напряжением до 42 В.

Конструктивные и эксплуатационные характеристики:

Компактные размеры корпуса (щитовой вариант Щ9: 26×48×65 мм) позволяют устанавливать прибор в ограниченных пространствах.
Высокая степень защиты корпуса: IP65 со стороны лицевой панели и IP20 со стороны клемм, что обеспечивает надежную работу в условиях повышенной влажности и запыленности.
Рабочий температурный диапазон от -40 до +60 °С, относительная влажность воздуха — до 80% при +35 °С без конденсации влаги.
Устойчивость к механическим и электромагнитным воздействиям согласно требованиям ГОСТ Р 52931–2008 и ГОСТ Р МЭК 61326-1-2014.
Средняя наработка на отказ — 100 000 часов, средний срок службы — 12 лет.

ИТП-16.ЗЛ.Щ9.К — это надежный и универсальный прибор для точного измерения температуры в различных промышленных и лабораторных условиях, обеспечивающий стабильную работу и простоту интеграции в автоматизированные системы управления.
