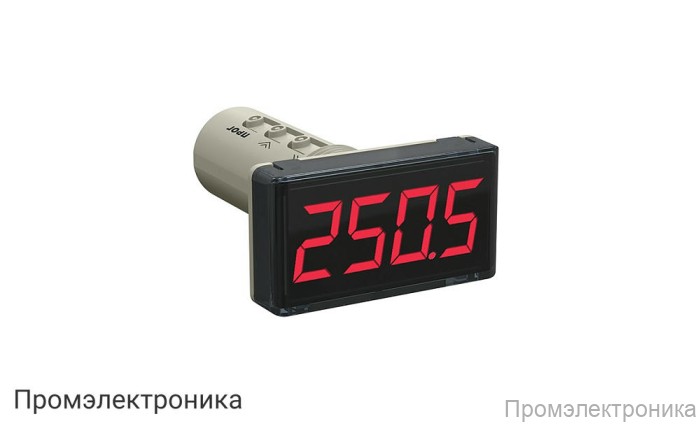

ИТП-16.КР.Щ9.К - измеритель термопар и термосопротивлений с внешним питанием

Техническое описание измерителя термопар и термосопротивлений ИТП-16.КР.Щ9.К

ИТП-16.КР.Щ9.К — это современный измерительный прибор, предназначенный для высокоточного контроля температуры с использованием различных типов термопар и термосопротивлений. Устройство работает с внешним питанием и отличается универсальностью, надежностью и широким диапазоном рабочих характеристик, что делает его оптимальным выбором для промышленных и лабораторных применений.

Основные особенности:

Поддержка широкого спектра измерительных датчиков: термопары, термосопротивления, пирометры, а также унифицированные сигналы напряжения.
Высокая точность измерений: предел основной приведенной погрешности составляет ±0,25% при работе с термосопротивлениями и унифицированными сигналами напряжения, и ±0,5% при работе с термопарами.
Один канал измерения, что обеспечивает простоту интеграции в системы автоматизации и контроля.
Возможность работы в широком диапазоне температур: от -40 до +60 °С, что позволяет использовать прибор в различных климатических условиях.
Компактные габариты (щитовой корпус Щ9: 26×48×65 мм), что облегчает монтаж в ограниченном пространстве.

Технические характеристики:

Питание: постоянное напряжение 10…30 В (номинальное 24 В), потребляемая мощность не более 1 Вт.
Входное сопротивление при измерении напряжения — не более 250 кОм.
Время опроса входа — не более 1 секунды.
Один выходной канал с транзисторным ключом n-p-n типа (максимальный ток нагрузки 200 мА, максимальное напряжение 42 В).
Степень защиты корпуса: IP65 (лицевая панель), IP20 (со стороны клемм).
Средняя наработка на отказ — 100 000 часов, средний срок службы — 12 лет.
Устойчивость к механическим и электромагнитным воздействиям согласно ГОСТ Р 52931–2008 и ГОСТ Р МЭК 61326-1-2014.
Работа при относительной влажности воздуха до 80% (при +35 °С и ниже без конденсации влаги) и атмосферном давлении от 84 до 106,7 кПа.

Совместимость с датчиками:

Термопреобразователи сопротивления (Pt100, Pt500, Pt1000, Cu50, Ni100 и др.) с диапазоном измерения от -200 до +850 °С.
Термоэлектрические преобразователи (тип K, J, N, T, S, R, B, A-1, A-2, A-3, L) с диапазоном измерения до +2500 °С.
Пирометры суммарного излучения (РК-15, РК-20, РС-20).
Унифицированные сигналы напряжения (0…1 В, -50…+50 мВ).

ИТП-16.КР.Щ9.К — это надежное решение для точного измерения температуры в различных технологических процессах, обеспечивающее стабильную работу и долговечность даже в сложных условиях эксплуатации.
