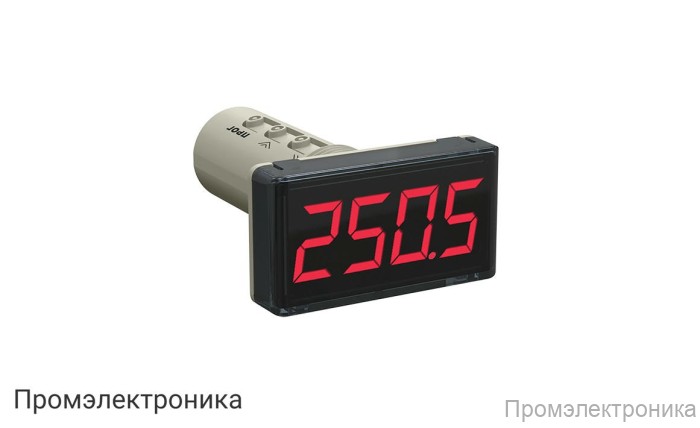

ИТП-16 - измеритель термопар и термосопротивлений с внешним питанием

ИТП-16 — измеритель термопар и термосопротивлений с внешним питанием

ИТП-16 — это современный прибор для измерения температуры с использованием различных типов термопар и термосопротивлений. Устройство предназначено для точного контроля температурных параметров в промышленных и лабораторных условиях. Благодаря универсальности и высокой надежности, ИТП-16 широко применяется в системах автоматизации, технологических процессах и инженерных решениях.

Корпус выполнен в накладном исполнении для монтажа на стену, что обеспечивает удобство установки и эксплуатации. Прибор отличается компактными габаритами и высокой степенью защиты от пыли и влаги — IP65, что позволяет использовать его в сложных производственных условиях.

Основные характеристики:

• Питание: 10…30 В постоянного тока (номинальное напряжение 24 В), потребляемая мощность не более 1 Вт.
• Измеряемый параметр: температура.
• Типы входных сигналов: термопары, термосопротивления, унифицированные сигналы напряжения.
• Количество каналов измерения: 1.
• Входное сопротивление при измерении напряжения: не более 250 кОм.
• Время опроса входа: не более 1 с.
• Пределы основной приведённой погрешности:
  • ±0,25% — при работе с термосопротивлениями и унифицированными сигналами напряжения;
  • ±0,5% — при работе с термопарами.
• Количество выходных устройств: 1 (транзисторный ключ n-p-n типа, максимальный ток нагрузки 200 мА, максимальное напряжение 42 В).
• Габаритные размеры: 26×48×65 мм.
• Диапазон рабочих температур: от -40 до +60 °С.
• Относительная влажность воздуха: не более 80% при +35 °С и ниже без конденсации влаги.
• Атмосферное давление: от 84 до 106,7 кПа.
• Средняя наработка на отказ: 100 000 ч.
• Средний срок службы: 12 лет.
• Соответствие стандартам по устойчивости к механическим и электромагнитным воздействиям.

Совместимость с датчиками:

• Термопреобразователи сопротивления (Pt, Cu, Ni) по ГОСТ 6651-2009, диапазон измерений от -200 до +850 °С.
• Термоэлектрические преобразователи (тип L, K, J, N, T, S, R, B, A-1, A-2, A-3) по ГОСТ Р 8.585-2001 и DIN 43710, диапазон измерений от -250 до +2500 °С.
• Пирометры суммарного излучения по ГОСТ 10627-71.
• Сигналы напряжения: 0...1 В, -50...+50 мВ.

ИТП-16 — это надежное решение для точного измерения температуры с возможностью интеграции в различные системы автоматизации и контроля.
