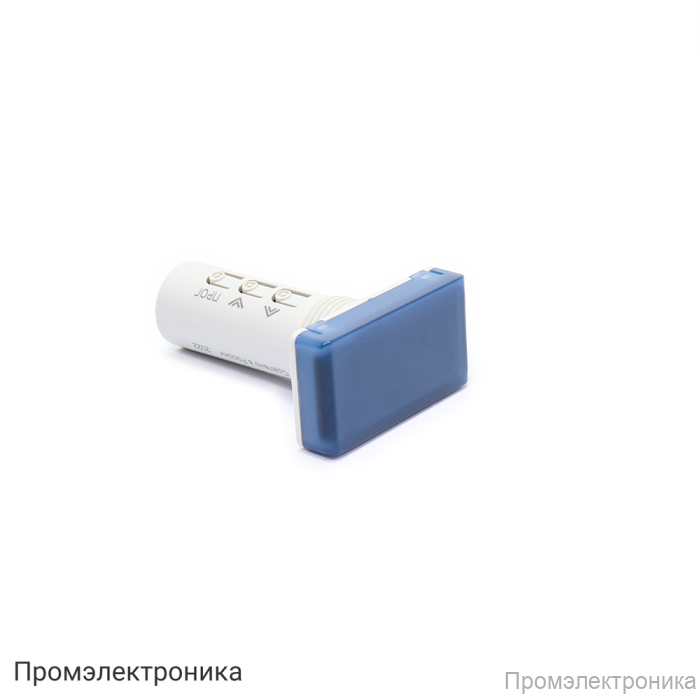

ИТП-11.КР - индикатор токовой петли

Техническое описание ИТП-11.КР

ИТП-11.КР — это современный индикатор токовой петли, предназначенный для измерения и индикации параметров технологических процессов, в частности давления, с использованием стандартного сигнала 4...20 мА. Прибор отличается высокой точностью, надежностью и простотой монтажа, что делает его оптимальным решением для промышленных и лабораторных применений.

Корпус устройства выполнен во врезном исполнении для установки в щит, что обеспечивает удобство интеграции в существующие системы автоматизации. Для различных условий эксплуатации предусмотрены варианты исполнения: щитовой (Щ9) и настенный (Н3), что позволяет выбрать оптимальный вариант под конкретные задачи.

Основные технические характеристики:

• Измеряемый параметр: давление
• Тип входного сигнала: 4...20 мА
• Количество каналов: 1
• Питание: токовая петля датчика 4…20 мА, не более 4 В
• Время опроса входа: не более 1 с
• Пределы основной приведенной погрешности: ±(0,2+N)%
• Габаритные размеры:
  • Щитовой Щ9: 26×48×65 мм
  • Настенный Н3: 70×50×28 мм
• Диапазон рабочих температур: -40…+80 °С
• Относительная влажность: до 80% при +35 °С без конденсации влаги
• Атмосферное давление: 84–106,7 кПа
• Степень защиты корпуса:
  • Настенный Н3 — IP65
  • Щитовой Щ9 (лицевая панель) — IP54
  • Щитовой Щ9 (клеммы) — IP20
• Средняя наработка на отказ: 100 000 ч
• Средний срок службы: 12 лет
• Соответствие стандартам по устойчивости к механическим и электромагнитным воздействиям

ИТП-11.КР поддерживает работу с различными типами датчиков, включая термопреобразователи сопротивления, пирометры, термоэлектрические преобразователи и сигналы напряжения, что расширяет область его применения. Прибор обеспечивает стабильную работу в широком диапазоне температур и влажности, а также устойчив к внешним воздействиям, что подтверждается соответствием современным стандартам ГОСТ.

Комплектация:

• Прибор ИТП-11.КР
• Комплект крепежных элементов
• Паспорт и гарантийный талон
• Руководство по эксплуатации
• Методика поверки (по требованию заказчика)

ИТП-11.КР — надежный выбор для автоматизации и контроля технологических процессов, где требуется точное измерение и индикация параметров с использованием токовой петли 4...20 мА.
