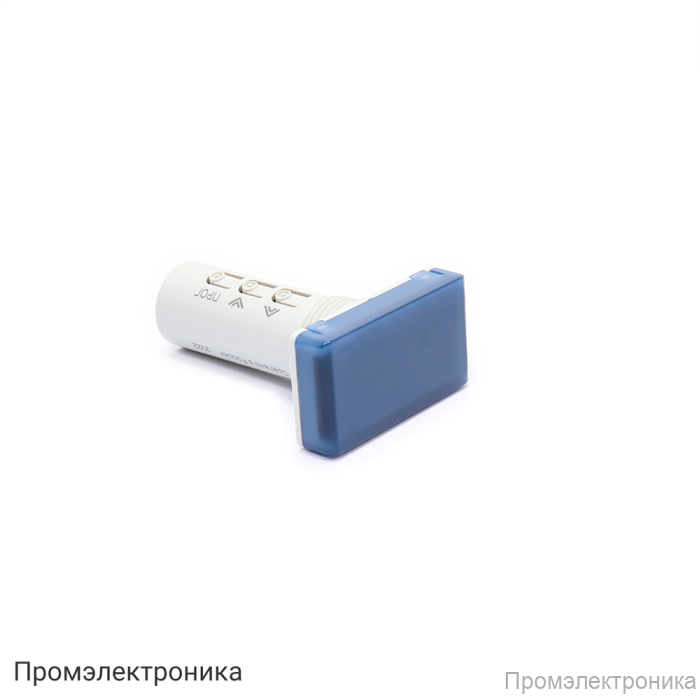

ИТП-11 - индикатор токовой петли

Техническое описание индикатора токовой петли ИТП-11

ИТП-11 — это современный индикатор токовой петли, предназначенный для измерения и индикации параметров технологических процессов, в частности давления, с использованием стандартного сигнала 4...20 мА. Прибор отличается высокой точностью, надежностью и простотой монтажа, что делает его оптимальным решением для промышленных и лабораторных применений.

Корпус устройства выполнен во врезном исполнении для установки в щит, что обеспечивает удобство интеграции в существующие системы автоматизации. Для различных условий эксплуатации доступны два варианта конструктивного исполнения: щитовой (Щ9) и настенный (Н3).

Основные технические характеристики:

• Измеряемый параметр: давление
• Тип входного сигнала: 4...20 мА
• Количество каналов: 1
• Питание: токовая петля датчика 4…20 мА, не более 4 В
• Время опроса входа: не более 1 с
• Пределы основной приведенной погрешности: ±(0,2+N) %, где N – единица последнего разряда в процентах от диапазона преобразования

Габаритные размеры:

• Щитовой Щ9: 26×48×65 мм
• Настенный Н3: 70×50×28 мм

Условия эксплуатации:

• Диапазон рабочих температур: -40…+80 °С
• Относительная влажность воздуха: не более 80 % при +35 °С и ниже без конденсации влаги
• Атмосферное давление: от 84 до 106,7 кПа
• Устойчивость к механическим воздействиям: соответствует группе исполнения N2 по ГОСТ Р 52931–2008
• Устойчивость к электромагнитным воздействиям: соответствует оборудованию класса А по ГОСТ Р МЭК 61326-1-2014

Степень защиты корпуса:

• Настенный Н3: IP65
• Щитовой Щ9 (лицевая панель): IP54
• Щитовой Щ9 (со стороны клемм): IP20

Надежность и срок службы:

• Средняя наработка на отказ: 100 000 ч
• Средний срок службы: 12 лет

В комплект поставки входят сам прибор ИТП-11, комплект крепежных элементов, паспорт и гарантийный талон, руководство по эксплуатации, а также методика поверки (по требованию заказчика).

ИТП-11 — это надежное решение для точного контроля и индикации параметров в системах автоматизации, отличающееся простотой эксплуатации, долговечностью и соответствием современным стандартам промышленной безопасности.
