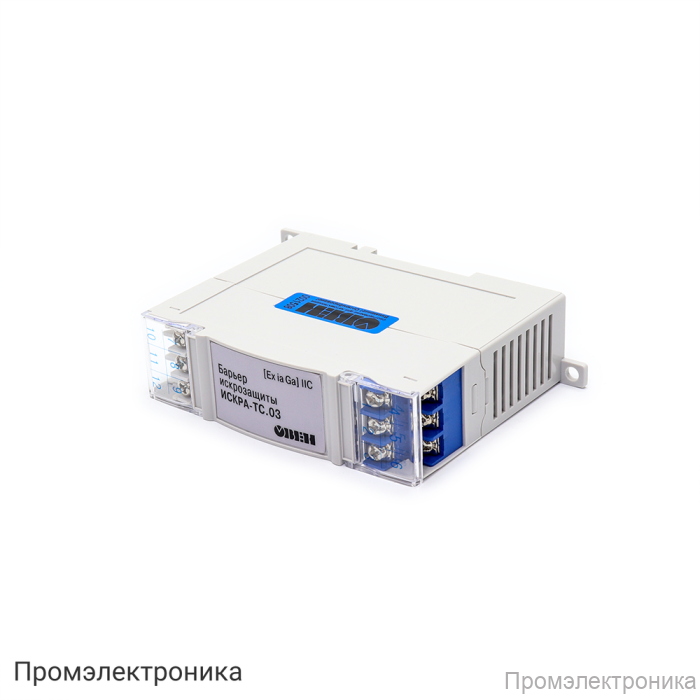

ИСКРА-03 - барьер искрозащиты

Техническое описание барьера искрозащиты ИСКРА-03

ИСКРА-03 — это современный барьер искрозащиты, предназначенный для обеспечения безопасности эксплуатации электротехнических устройств и систем автоматизации в потенциально взрывоопасных зонах. Устройство эффективно ограничивает энергию, поступающую в опасную зону, предотвращая возникновение искр и воспламенение горючих газов или пыли. Барьер применяется для защиты цепей управления, сигнализации и измерения, а также для подключения различных датчиков и исполнительных механизмов.

Корпус и монтаж: Барьер выполнен в компактном корпусе, предназначенном для установки на стандартную DIN-рейку 35 мм, что обеспечивает простоту монтажа и интеграции в существующие системы. Степень защиты корпуса — IP20, что гарантирует защиту от попадания твердых частиц и безопасность эксплуатации в промышленных условиях.

Основные технические характеристики:

Габаритные размеры: 27×110×75 мм (±1 мм)
Масса в упаковке: не более 0,3 кг
Гарантийный срок эксплуатации: 24 месяца
Средний срок службы: от 8 до 10 лет в зависимости от модификации

Электрические параметры:

Рабочий ток: не более 40 мА
Потребляемая мощность (для модификаций СК): 0,1–0,3 Вт
Диапазон напряжения питания: 18…26 В
Максимальная частота входного сигнала: 200 Гц
Максимальное сопротивление датчика типа «сухой контакт»: 100 Ом
Максимальное рабочее напряжение ключа: 30 В
Максимальный выходной ток ключа: 20 мА

Выходные искробезопасные параметры:

Максимальное выходное напряжение: 7,31–32 В (в зависимости от модификации)
Максимальный выходной ток: 18,2–130 мА
Максимальная внешняя емкость и индуктивность зависят от группы взрывоопасности (I, IIA, IIB, IIC, IIIC)

Условия эксплуатации:

Температура окружающего воздуха: -40…+50 °С
Атмосферное давление: 86...106,7 кПа
Относительная влажность воздуха: не более 80 % при 25 °С и ниже без конденсации влаги

Барьеры искрозащиты серии ИСКРА-03 соответствуют современным требованиям промышленной безопасности и надежности, обеспечивая эффективную защиту оборудования и персонала в условиях повышенной опасности. Благодаря универсальности и широкому диапазону рабочих параметров, устройство подходит для различных отраслей промышленности, включая нефтегазовую, химическую, пищевую и другие сферы, где требуется строгий контроль над взрывоопасными средами.
