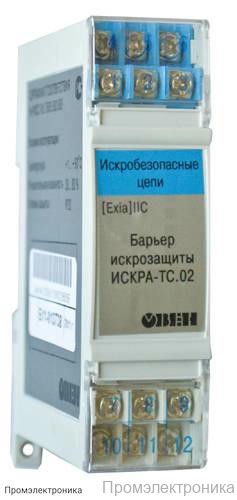

ИСКРА - барьер искрозащиты

Техническое описание барьера искрозащиты ИСКРА

ИСКРА — это современный барьер искрозащиты, предназначенный для обеспечения безопасности эксплуатации электротехнических устройств и датчиков во взрывоопасных зонах. Устройство эффективно ограничивает энергию, поступающую в опасную зону, предотвращая возникновение искр и воспламенение взрывоопасных смесей. Барьер ИСКРА применяется в системах автоматизации, контроля и управления технологическими процессами, где требуется высокая степень надежности и соответствие стандартам промышленной безопасности.

Корпус барьера выполнен для монтажа на стандартную DIN-рейку 35 мм, что обеспечивает простоту и удобство установки в шкафах управления и распределительных щитах. Степень защиты корпуса — IP20, что гарантирует защиту от попадания твердых предметов и обеспечивает безопасную эксплуатацию в промышленных условиях.

Габаритные размеры устройства составляют 98х82х22 мм, а масса не превышает 0,3 кг, что позволяет интегрировать барьер даже в ограниченное пространство.

Основные характеристики ИСКРА:

• Монтаж: на DIN-рейку 35 мм
• Степень защиты: IP20
• Габариты: 98х82х22 мм
• Масса: не более 0,3 кг

Выходные искробезопасные параметры зависят от модификации барьера:

• Искра-АТ.01: напряжение холостого хода — 30 В, ток короткого замыкания — 100 мА, максимальная внешняя емкость — 0,08 мкФ, максимальная внешняя индуктивность — 3,2 мГн.
• Искра-ТП.01: напряжение холостого хода — 6 В, ток короткого замыкания — 100 мА, максимальная внешняя емкость — 50 мкФ, максимальная внешняя индуктивность — 4 мГн.
• Искра-ТС.01: напряжение холостого хода — 9 В, ток короткого замыкания — 200 мА, максимальная внешняя емкость — 2,3 мкФ, максимальная внешняя индуктивность — 0,86 мГн.

Совместимость с датчиками и устройствами:

• Датчики с унифицированным токовым сигналом 0…5 мА, 0…20 мА, 4…20 мА (Искра-АТ.01)
• Источники напряжения с диапазоном –1…+1 В, включая термопары различных типов и датчики с унифицированным сигналом напряжения –50…+50 мВ, 0…±1 В (Искра-ТП.01)
• Термосопротивления ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П (Искра-ТС.01)

Комплектация:

• Прибор ИСКРА
• Паспорт и руководство по эксплуатации
• Гарантийный талон

Благодаря универсальности, компактности и надежности, барьер искрозащиты ИСКРА широко применяется в различных отраслях промышленности, обеспечивая высокий уровень безопасности и соответствие современным требованиям к эксплуатации оборудования во взрывоопасных средах.
