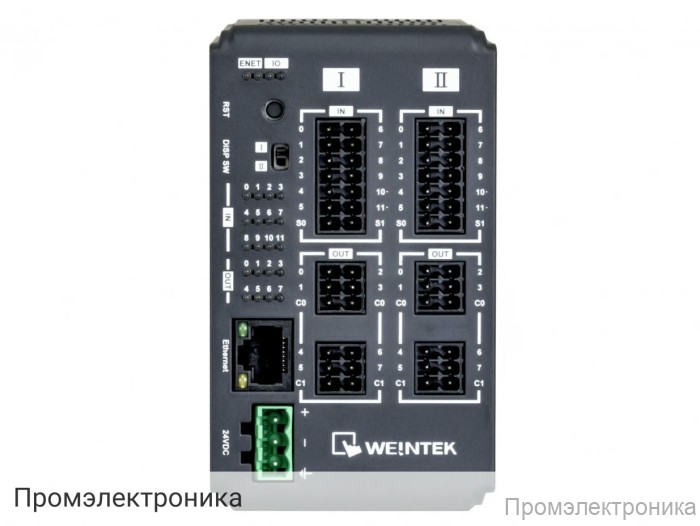

iR-ETN40R - коммуникационный модуль (coupler) со встроенными входами/выходами для модульной системы серии iR

Техническое описание iR-ETN40R

iR-ETN40R — это коммуникационный модуль (coupler) с интегрированными входами и выходами, предназначенный для модульной системы серии iR. Устройство обеспечивает надежную связь и управление в промышленных автоматизированных системах, поддерживая современные протоколы передачи данных и широкий спектр интерфейсов. Модуль отличается высокой функциональностью, компактными размерами и простотой интеграции в существующие решения.

Основные особенности:

Поддержка протоколов Modbus TCP Server и EtherNet/IP adapter для интеграции в промышленные сети.
Один Ethernet-порт с поддержкой скоростей 10/100 Mbps и возможностью подключения через витую пару (категория 3 или 5).
Максимальное количество TCP/IP соединений — 8.
Электрическая изоляция между сетью и логикой для повышения надежности.

Цифровые выходы:

16 релейных выходов с максимальным напряжением 250VAC/30VDC и током 2A на канал (максимум 8A).
Время отклика — 10 мс.
Электромагнитная изоляция выходов.

Цифровые входы:

Всего 24 входа, из них 20 стандартных и 4 высокоскоростных.
Стандартные входы поддерживают логику npn или pnp, напряжение Logic 1 — 15~28 VDC, Logic 0 — 0~5 VDC.
Время отклика: OFF→ON — 5 мс, ON→OFF — 1 мс.
Высокоскоростные входы (4 шт.) поддерживают частоту до 40 кГц и логику pnp.
Оптическая изоляция входов для защиты от помех.

Возможности расширения:

Максимальное количество цифровых точек входа — 224 (включая встроенные), максимально доступное — 248.
Максимальное количество цифровых точек выхода — 112 (включая встроенные), максимально доступное — 128.
Аналоговые каналы: до 64 входных и 64 выходных.

Питание и конструкция:

Питание — 24 VDC с диапазоном -15%/+20%.
Потребление — 255 мА@24VDC, ток внутренней шины — до 2A@5VDC.
Самовосстанавливающийся предохранитель на 1.6A.
Корпус из пластика с защитным покрытием печатной платы.
Габариты: 64 x 109 x 81 мм, вес — около 0,27 кг.
Монтаж на DIN-рейку 35 мм.

Эксплуатационные характеристики:

Степень защиты — IP20.
Рабочая температура: -10° ~ 60°C, температура хранения: -20° ~ 70°C.
Влажность: 10% ~ 90% без конденсата.
Соответствие стандартам электромагнитной совместимости: EN 55032, EN 61000-6-4, EN 55024, EN 61000-6-2.

Модуль iR-ETN40R — это оптимальное решение для построения гибких и масштабируемых систем автоматизации с высокой степенью надежности и безопасности.
