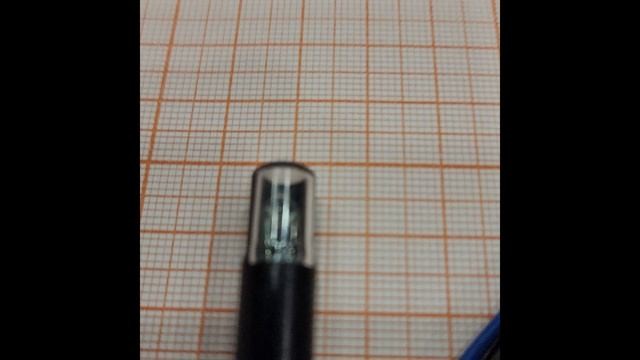

Инфракрасный датчик пламени Siemens QRB1A-A070B70A2

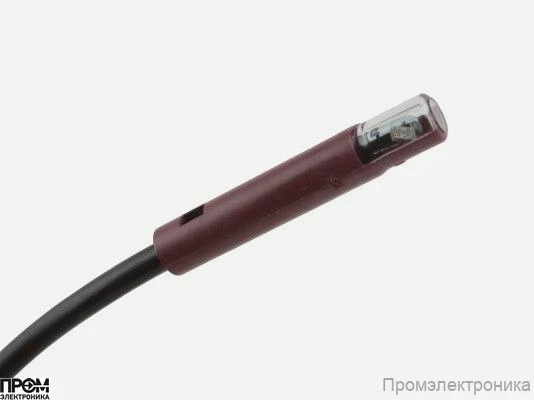

Фоторезистивный датчик пламени Siemens QRB1A-A070B70A2

Альтернативный артикул: 36216007

Представляем вашему вниманию фоторезистивный датчик пламени Siemens QRB1A-A070B70A2 — ключевой компонент для построения безопасных и эффективных систем сжигания жидкого топлива. Это устройство предназначено для непрерывного и надежного контроля пламени в горелках, работающих в прерывистом режиме. Разработанный ведущим мировым производителем промышленной автоматики, этот датчик является эталоном качества и долговечности.

Компания Промэлектроника является официальным дилером Siemens и предлагает исключительно оригинальную продукцию. Приобретая оборудование у нас, вы получаете гарантию подлинности, профессиональную техническую поддержку и уверенность в бесперебойной работе ваших систем.

Принцип действия и назначение

Датчик Siemens QRB1A-A070B70A2 — это высокочувствительный фоторезистивный элемент, разработанный специально для мониторинга пламени от сгорания жидкого топлива, которое характеризуется желтым цветом горения. Принцип его работы основан на изменении электрического сопротивления под воздействием света.

• В темноте: Сопротивление фоторезистора очень велико и находится в мегаомном (МОм) диапазоне.
• При наличии пламени: Интенсивное световое излучение от пламени заставляет сопротивление датчика резко падать до килоомного (кОм) диапазона.

Это изменение регистрируется автоматом горения (например, Siemens LAL, LOA, LMO, LMV), который интерпретирует его как наличие стабильного пламени и позволяет горелке продолжать работу. Если пламя гаснет, сопротивление датчика возвращается к высокому значению, и автомат горения немедленно прекращает подачу топлива, предотвращая аварийную ситуацию. Максимальная спектральная чувствительность датчика настроена на длину волны приблизительно 600 нм, что идеально соответствует спектру видимого излучения желтого пламени.

Область применения

Фоторезистивные датчики серии QRB1... являются незаменимыми компонентами для автоматизации следующих установок:

• Жидкотопливные горелки бытового и промышленного назначения.
• Отопительные котлы, работающие на дизельном топливе или мазуте.
• Теплогенераторы и промышленные печи.
• Сушильные камеры и другое технологическое оборудование, где требуется строгий контроль процесса горения.

Датчик спроектирован для работы с автоматами горения Siemens в прерывистом режиме, что является стандартом для большинства отопительных систем. Он подходит как для фронтальной, так и для боковой установки (под углом 90°) относительно пламени, обеспечивая гибкость при монтаже.

Ключевые преимущества и технические особенности

• Высокая точность и надежность: Специализированная конструкция обеспечивает безошибочное детектирование пламени и минимизирует риск ложных срабатываний.
• Совместимость с автоматикой Siemens: Датчик идеально интегрируется с автоматами горения серий LAL..., LOA..., LMO... и LMV..., что гарантирует слаженную и безопасную работу всей системы.
• Прочная и долговечная конструкция: Корпус датчика выполнен из качественных материалов, устойчивых к высоким температурам. Степень защиты IP40 обеспечивает защиту от попадания посторонних предметов.
• Продуманный монтаж: Модификация QRB1A крепится с помощью фланца и хомута. Специальная направляющая канавка на фланце и кулачковый упор на хомуте обеспечивают виброустойчивую фиксацию и гарантируют, что чувствительный элемент всегда будет точно спозиционирован относительно пламени.

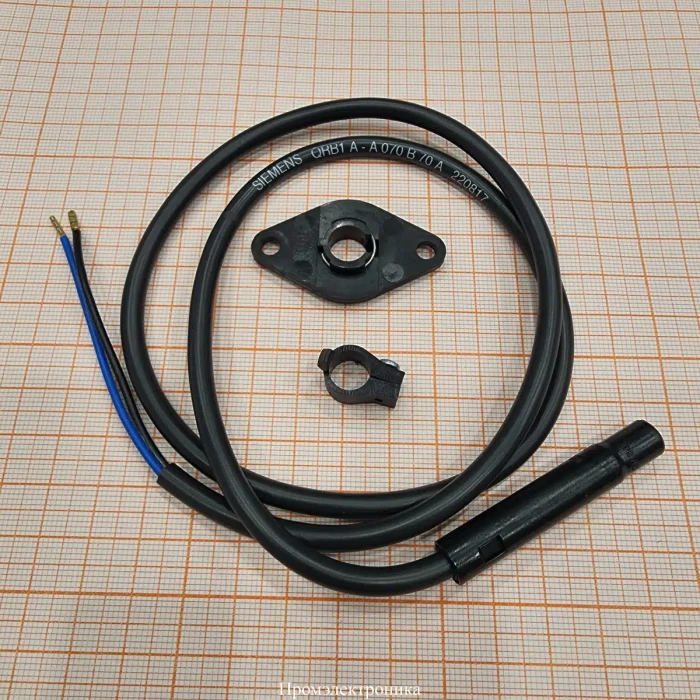

• Полная комплектация: Данная модель QRB1A-A070B70A2 поставляется в комплекте с большим фланцем и хомутом, что позволяет произвести монтаж без необходимости заказа дополнительных аксессуаров.
• Широкий диапазон рабочих температур: Устройство стабильно работает при температуре окружающей среды от -20 °C до +60 °C.

Технические характеристики

• Модель: QRB1A-A070B70A2
• Тип датчика: Фоторезистивный
• Чувствительность: Нормальная
• Контролируемое пламя: Желтое, от сжигания жидкого топлива
• Длина корпуса (g): 50 мм
• Видимая длина кабеля (m): 70 см
• Длина зачищенного конца кабеля (l): 70 мм
• Оконцевание кабеля: С кабельными наконечниками (зажимами)
• Кабель: Двухжильный медный провод 2 x 0.75 мм² в ПВХ-оболочке
• Степень защиты: IP40
• Температура эксплуатации: -20...+60 °C
• Влажность: < 95% относительной влажности, без образования конденсата и льда

Рекомендации по установке и обслуживанию

Для обеспечения максимальной безопасности и корректной работы оборудования монтаж, настройка и обслуживание датчика пламени должны производиться только квалифицированным персоналом.

• При прокладке кабеля датчика необходимо обеспечить максимальное расстояние от высоковольтных кабелей розжига, чтобы избежать электромагнитных помех.
• Необходимо исключить попадание на датчик постороннего света от освещения котельной или солнечных лучей, так как это может привести к сбоям в работе автоматики безопасности.
• Для очистки чувствительного элемента используйте только чистую сухую ткань. Категорически запрещается применять чистящие спреи для горелок.

Информация для заказа

Для заказа инфракрасного датчика пламени Siemens QRB1A-A070B70A2 или получения дополнительной технической консультации, пожалуйста, свяжитесь с отделом продаж компании Промэлектроника. Мы гарантируем подлинность продукции, конкурентоспособные цены и оперативную доставку по всей территории страны.

Email для ваших заказов и вопросов: sales@prom-elec.com
