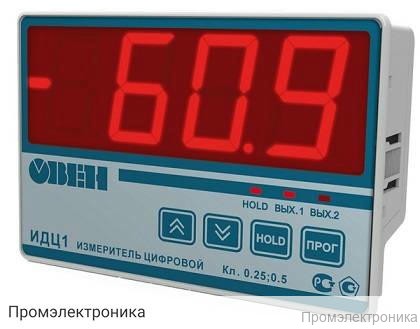

ИДЦ1-Щ8 - измеритель цифровой одноканальный

Техническое описание ИДЦ1-Щ8

ИДЦ1-Щ8 — это одноканальный цифровой измеритель, предназначенный для точного контроля и индикации давления в промышленных и технологических системах. Прибор выполнен во врезном исполнении для монтажа в щит, что обеспечивает удобство установки и интеграции в существующие системы автоматизации. Благодаря высокой надежности и широкому диапазону входных сигналов, ИДЦ1-Щ8 подходит для использования в различных отраслях промышленности, где требуется постоянный мониторинг давления с возможностью передачи данных на внешние устройства управления.

Основные особенности:

• Измерение давления по аналоговому сигналу 4...20 мА, что обеспечивает совместимость с большинством промышленных датчиков.
• Высокая точность и стабильность показаний даже при изменении температуры окружающей среды.
• Компактные габариты (144×96×43 мм) и малый вес (не более 0,5 кг) для удобства монтажа.
• Два выходных устройства на оптопарах транзисторного типа (n-p-n), позволяющие реализовать функции сигнализации или управления внешними исполнительными механизмами.
• Надежная защита корпуса: IP54 со стороны лицевой панели и IP20 со стороны задней и боковых поверхностей.
• Средний срок службы прибора — не менее 10 лет, а средняя наработка на отказ составляет не менее 50 000 часов.

Технические характеристики:

• Питание: постоянное напряжение от 10,5 до 30 В (номинальное значение — 24 В).
• Максимальная потребляемая мощность — 2 ВА.
• Количество каналов: 1.
• Время опроса входа — не более 1 секунды.
• Диапазоны входных сигналов: напряжение — от 0 до 1 В, от 0 до 10 В, от 0 до 5 В; ток — от 0 до 20 мА, от 4 до 20 мА.
• Входное сопротивление: 99,9 кОм (при измерении напряжения до 10 В), 121 Ом (при измерении тока до 20 мА).
• Коммутируемый выходной сигнал: постоянный ток до 400 мА, напряжение до 60 В.
• Предел дополнительной приведённой погрешности при изменении температуры — не более 0,5 основной погрешности на каждые 10 °С.

ИДЦ1-Щ8 — это надежное решение для автоматизации процессов, требующих точного измерения и контроля давления. Простота подключения, высокая надежность и длительный срок службы делают этот прибор оптимальным выбором для промышленных предприятий.
