Представьте себе эстафету на Олимпийских играх. На кону — золотая медаль, репутация и, возможно, многомиллионный контракт. Газ — это эстафетная палочка, горелка — финишная черта, а два главных отсечных клапана — ваши звездные бегуны. Все идет по плану, но что, если один из бегунов споткнется и не передаст палочку... или, что еще хуже, уронит ее, не добежав до финиша? В мире промышленного сжигания газа такой «упавшей палочкой» становится неконтролируемая утечка топлива, и последствия здесь куда серьезнее, чем проигранная гонка. Именно для предотвращения таких катастроф и был создан маленький, но невероятно важный прибор — блок контроля герметичности Dungs VPS.
Невоспетый герой газовой рампы: введение в целостность клапанов
Современные газовые системы, особенно в промышленности, построены на принципе избыточности. Золотой стандарт безопасности — это установка двух автоматических отсечных электромагнитных клапанов (Safety Shut-off Valves, или SSOV) последовательно друг за другом. Это ваша двойная линия обороны. Если один клапан по какой-то причине не закроется, второй его подстрахует. Логично и надежно.
Но здесь возникает философский вопрос, которым задавались еще древние римляне: «Quis custodiet ipsos custodes?» — «Кто устережет самих сторожей?». Автоматика управления горелкой (BMS, Burner Management System) — это мозг операции. Она может отдать команду «Закрыть клапаны!», и клапаны послушно щелкнут. Но может ли автоматика быть на 100% уверена, что они закрылись герметично? Что, если крошечный кусочек окалины, попавший с газом, застрял между седлом и уплотнением клапана? Или из-за износа клапан закрылся не до конца? Для BMS все выглядит штатно, но на самом деле в горелку медленно просачивается газ, создавая взрывоопасную смесь в топке. Это и есть та самая «опасная ситуация», которая может привести к катастрофе при следующей попытке розжига.
Именно на этот вопрос и отвечает блок контроля герметичности Dungs VPS (Valve Proving System). Это небольшой, умный прибор, который выступает в роли беспристрастного инспектора. Его единственная задача — перед каждым пуском или после останова горелки провести физическую проверку и убедиться, что оба «сторожа» (клапана) действительно «стоят на посту», то есть полностью и герметично закрыты. Dungs, как компания, позиционирует себя как «интерфейс между газом и безопасностью», и VPS — ярчайшее воплощение этой философии.
Важно понимать разницу между превентивной и реактивной безопасностью. Стационарные газоанализаторы в котельной или ручные «газонюхи» — это реактивные меры. Они сообщат вам об утечке, когда газ уже скопился в помещении. Dungs VPS — это превентивная система. Он не дает утечке даже начаться, гарантируя, что система герметична до того, как будет подан основной поток газа.
По сути, VPS обеспечивает критически важное «цифровое рукопожатие» между физическим миром механики и логическим миром автоматики. BMS отдает электрическую команду, но не может проверить ее физическое исполнение. VPS проводит физический тест давлением, а затем переводит его результат в простой и однозначный электрический сигнал («РАЗРЕШЕНИЕ» или «АВАРИЯ»), который понятен и которому доверяет BMS. Это не позволяет автоматике работать «вслепую».
30-секундная инквизиция: как Dungs VPS разоблачает мельчайшие утечки
Как же этому маленькому детективу удается так быстро и точно выносить свой вердикт? Секрет кроется в простом, но элегантном «принципе создания избыточного давления».
Чтобы было понятнее, давайте воспользуемся аналогией. Представьте, что участок трубы между двумя закрытыми клапанами — это велосипедная шина. А Dungs VPS — это крошечный, но очень точный насос со встроенным манометром. Его задача — накачать эту «шину» до определенного, очень небольшого давления и посмотреть, держится ли оно. Если давление падает — в шине дырка, то есть один из клапанов негерметичен.
Весь цикл проверки, или «инквизиции», выглядит следующим образом:
- Исходное состояние: Все начинается с запроса на тепло от контроллера. В этот момент оба отсечных клапана (V1 и V2) закрыты, образуя между собой герметичный тестовый объем.
- Фаза опрессовки: Включается встроенный в VPS микронасос. Он забирает небольшую порцию газа из участка перед первым клапаном (V1) и нагнетает его в тестовый объем между клапанами. Цель — поднять давление в этом замкнутом пространстве на строго определенную величину, обычно около +20 мбар (или 8 дюймов водяного столба) относительно входного давления.
- Фаза наблюдения (допрос с пристрастием): Как только заданное давление достигнуто (или истекло максимальное время работы насоса), насос отключается. На сцену выходит главный герой — встроенное реле дифференциального давления. Этот сверхчувствительный страж начинает свое дежурство, отслеживая малейшие изменения давления в тестовом объеме на протяжении всего периода проверки (максимум 26–36 секунд).
- Вердикт — виновен или не виновен:
- НЕ ВИНОВЕН (утечки нет): Если давление остается стабильным, это доказывает, что оба клапана держат герметично. VPS замыкает контакт «РАЗРЕШЕНИЕ» (RUN), загорается желтый светодиод, и разрешающий сигнал уходит на автомат горения для продолжения последовательности розжига. Проверка пройдена успешно.
- ВИНОВЕН (утечка обнаружена): Если давление падает (потому что газ уходит через негерметичный V1 обратно в магистраль или через V2 в топку), реле давления фиксирует это падение. VPS не может достичь или удержать тестовое давление. Он переходит в состояние аварии, замыкает контакт «АВАРИЯ» (ALARM), загорается красный светодиод, и последовательность розжига блокируется. Горелка не запустится в опасных условиях.
Этот элегантный процесс — результат тонкого инженерного расчета, который балансирует между безопасностью, скоростью и невмешательством в основной процесс. Вместо того чтобы проверять систему полным давлением из магистрали, VPS использует внутренний насос для создания небольшого и контролируемого избыточного давления (+20 мбар). Это давление ничтожно по сравнению с рабочим давлением системы (до 500 мбар), а значит, количество газа, используемое для теста, минимально и само по себе безопасно. Тест проходит быстро (от 10 до 36 секунд), что минимизирует задержки пуска, критичные для многих производств. Это решение обеспечивает максимальную гарантию безопасности при минимальном влиянии на производственный цикл.

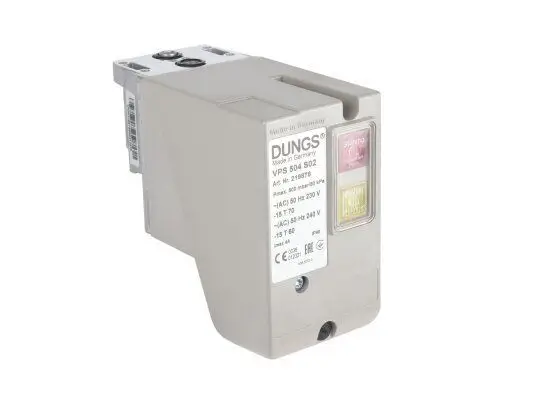

Dungs VPS 504 в деталях — ключевые рабочие параметры:
- Принцип работы: Создание избыточного давления с помощью встроенного насоса. Это обеспечивает активную проверку герметичности замкнутого объема, а не пассивное ожидание сигнала, гарантируя реальный физический контроль.
- Максимальное рабочее давление: 500 мбар (7 PSI). Этот параметр определяет верхний предел давления в газовой линии, на которую может быть установлен прибор.
- Тестовый объем (): ≤ 4.0 литров (0.14 ft3). Это максимальный объем трубопровода между двумя отсечными клапанами, который может быть надежно проверен.
- Повышение тестового давления: Приблизительно +20 мбар (8 дюймов в.с.) над входным давлением. Такой небольшой и безопасный перепад давления достаточен для точного обнаружения утечек встроенным реле.
- Длительность теста (период разрешения): Приблизительно от 10 до 36 секунд. Тест достаточно быстрый, чтобы минимизировать задержки пуска, и достаточно долгий для тщательной проверки. Точное время зависит от объема и давления.
- Индикация: Желтый светодиод (РАЗРЕШЕНИЕ/Норма) и красный светодиод (АВАРИЯ/Отказ). Это обеспечивает четкую и немедленную визуальную обратную связь о статусе теста для операторов.
- Совместимость: Dungs DMV, GasMultiBloc, одиночные клапаны до DN 80. Универсальная конструкция позволяет использовать его с широким спектром распространенных компонентов газовых рамп Dungs.
- Основной стандарт: Соответствует EN 1643. Это подтверждает, что устройство разработано и испытано в соответствии со строгими европейскими стандартами безопасности для систем проверки клапанов.
Это не просто хорошая идея, это закон: нормативные требования
Хотя установка блока контроля герметичности — это всегда разумный шаг с точки зрения безопасности, для многих промышленных установок это не просто рекомендация, а прямое требование законодательства.
Ключевым фактором здесь является мощность горелочного устройства. Европейские стандарты, такие как EN 746-2, а также его преемник EN ISO 13577-2, четко предписывают обязательное использование системы проверки клапанов (valve proving system) для горелок мощностью свыше 1200 кВт (примерно 4.1 млн БТЕ/ч). Это правило отражает фундаментальный сдвиг в философии промышленной безопасности: от доверия к надежности отдельных компонентов к требованию верификации целостности всей системы. Риск отказа клапана на небольшой котельной и на огромной промышленной печи несопоставим, поэтому для мощных установок стандарт требует активной проверки перед каждым пуском.
Этот подход является международным. Аналогичные требования содержатся в североамериканских стандартах, например, NFPA 86, который требует подтверждения закрытия клапанов для горелок мощностью свыше 400,000 БТЕ/ч (117 кВт). Dungs VPS разработан для соответствия этим глобальным стандартам.
Более того, использование VPS дает и практические преимущества в рамках нормативных требований:
- Альтернатива свече безопасности: Во многих юрисдикциях VPS, который проверяет клапаны как при пуске, так и при останове, может заменить собой механическую линию сброса (вентиляционную свечу) в атмосферу между двумя клапанами. Это упрощает обвязку, снижает стоимость монтажа и предотвращает выброс несгоревшего газа в окружающую среду.
- Сокращение времени предпродувки: При определенных условиях, оговоренных в EN 746-2, использование VPS может позволить отказаться от длительной предварительной продувки камеры сгорания, что значительно сокращает время запуска установки.
Что касается российских норм, то хотя в ГОСТ 21204-97 или ТР ТС 016/2011 нет такого же прямого указания на обязательную установку VPS при достижении определенной мощности, как в EN 746-2, продукция Dungs имеет сертификаты EAC (Евразийское соответствие). Это означает, что она соответствует общим требованиям безопасности, предъявляемым этими регламентами к газоиспользующему оборудованию.
От сталелитейных заводов до обжарки кофе: VPS в реальном мире
Универсальность систем Dungs позволяет применять их в самых разных отраслях, порой совершенно неожиданных. Это не только оборудование для суровых промышленных гигантов. Примеры из практики показывают поразительный диапазон:
- Тяжелая промышленность: плавка металлов, сталелитейное производство, изготовление стекла и керамики.
- Технологический нагрев: химические заводы, промышленные печи и даже установки для сжигания опасных отходов.
- Коммерческое теплоснабжение: крупные котлы и системы отопления для коммерческих зданий.
- Пищевая промышленность: от деликатного, низкотемпературного нагрева шоколада до высокотемпературной обжарки кофейных зерен. Этот контраст прекрасно иллюстрирует адаптивность системы.
И здесь мы подходим к самому главному совету из практики. Если ваш Dungs VPS внезапно зажег красный светодиод и заблокировал пуск, не спешите винить сам прибор. В подавляющем большинстве случаев VPS — это не виновник, а честный вестник, принесший плохие новости о здоровье вашей газовой арматуры. Самая распространенная причина срабатывания — это грязь, окалина или другой мусор, попавший в газопровод и застрявший на седле клапана, мешая ему герметично закрыться. Винить VPS в такой ситуации — все равно что ругать пожарный извещатель за то, что он пищит во время пожара.
Решение этой проблемы — превентивное: установка качественных газовых фильтров перед рампой и их регулярное обслуживание.
Это подводит нас к более глубокому пониманию роли VPS. Это не просто предохранитель, а интеллектуальный диагностический инструмент. Если на объекте начинают происходить периодические или все более частые срабатывания VPS, это не просто «сбой», это — данные. Эти данные служат ранним предупреждением о том, что газовые фильтры требуют обслуживания или уплотнение одного из клапанов начинает изнашиваться. Проницательный инженер-эксплуатационник может использовать историю аварий VPS как инструмент предиктивной (прогнозной) аналитики. Отслеживая эти сигналы, можно запланировать проактивное обслуживание фильтров и клапанов до того, как произойдет полный отказ, предотвращая дорогостоящие аварийные простои и повышая общую надежность установки.
Заключение
В конечном счете, Dungs VPS — это маленький, умный и незаменимый компонент современной системы сжигания газа. Это не просто аксессуар, а краеугольный камень безопасности, который обеспечивает тройную выгоду: Безопасность (предотвращение взрывов), Соответствие (выполнение требований норм и правил) и Спокойствие (уверенность в том, что ваша самая важная система защиты проверена и исправна). Это тихий, бдительный страж, который позволяет всем на производстве спать немного спокойнее.
