В мире большой энергетики и тяжелой промышленности огонь — это созидательная сила, требующая, однако, строжайшего и непрерывного контроля. Любая ошибка в управлении горелкой на нефтеперерабатывающем заводе или химическом комбинате может стоить колоссальных средств и человеческих жизней. Именно здесь на сцену выходят такие устройства, как Honeywell C7012F1052 — высокотехнологичный «глаз» автоматики, способный видеть то, что скрыто от человека, и работать там, где любая искра может стать фатальной.
В этой статье мы подробно разберем устройство легендарной серии датчиков, известных в инженерных кругах как «Purple Peeper» («Фиолетовый наблюдатель»), углубимся в принципы ультрафиолетовой детекции и рассмотрим, почему взрывозащита является критическим фактором в современной промышленности.
Наследие «Фиолетового Наблюдателя»: Что такое C7012F?
Датчик пламени Honeywell C7012F — это твердотельное электронное устройство, предназначенное для обнаружения ультрафиолетового (УФ) излучения, возникающего при сгорании большинства углеродсодержащих видов топлива, таких как природный газ, сжиженный газ (LPG) и мазут.
Серия C7012 является эволюционным развитием технологий безопасности. Модели этой линейки, включая версию F, являются твердотельными (solid-state), что обеспечивает низкое энергопотребление и существенно более высокую надежность по сравнению с устаревшими моделями, базировавшимися на вакуумных электронных лампах. Твердотельная схема делает прибор устойчивым к вибрациям и продлевает срок его службы в суровых условиях эксплуатации.
Однако модель C7012F занимает особое место в иерархии оборудования Honeywell. Если базовая версия C7012A предназначена для стандартных условий, то версия F сочетает в себе две критически важные характеристики: она оснащена системой динамической самопроверки (Self-Checking) и заключена в специальный взрывозащищенный корпус. Это делает её незаменимым инструментом для объектов повышенной опасности, где требования к надежности возведены в абсолют.
Принцип действия: Охота за фотонами
Чтобы понять, как работает C7012F, необходимо обратиться к физике горения. Человеческий глаз видит пламя в видимом спектре — желтом, оранжевом, синем. Однако процесс интенсивного окисления углеводородов сопровождается мощным выбросом энергии в ультрафиолетовом диапазоне, невидимом для нас. Именно этот спектр является наиболее достоверным индикатором наличия активного горения.
Ультрафиолетовый сенсор
Сердцем датчика является чувствительная трубка (УФ-сенсор). Она настроена таким образом, чтобы реагировать исключительно на специфический диапазон излучения пламени, игнорируя при этом большинство источников видимого света и инфракрасного тепла (например, от раскаленных стенок котла). Когда фотоны УФ-излучения попадают на сенсор, газ внутри трубки ионизируется, и она становится проводником электрического тока. Этот слабый сигнал усиливается твердотельной схемой и передается на контроллер (автомат горения), который «понимает», что пламя горит стабильно.
Важно отметить, что датчик оснащен кварцевым смотровым окном. Обычное стекло, используемое в быту, блокирует прохождение ультрафиолета, работая как фильтр. Поэтому использование специального кварца, способного выдерживать высокие давления и пропускать УФ-лучи — это жесткая инженерная необходимость.
Система динамической самопроверки (Self-Check)
Одной из главных проблем старых или более простых датчиков была возможность «ложноположительного» сигнала. Если чувствительный элемент выходил из строя (например, происходило внутреннее замыкание), система могла ошибочно считать, что пламя есть, хотя горелка давно погасла. Это создавало риск подачи топлива в горячую камеру без огня, что чревато накоплением взрывоопасной смеси и последующей катастрофой.
Модель C7012F решает эту проблему с помощью электромеханического затвора (шторки). Этот механизм работает как «веко», периодически перекрывая обзор сенсору.
- Осциллирующий затвор прерывает поток УФ-излучения с частотой от 60 до 120 раз в минуту (или 10-12 раз в минуту при использовании с определенными типами усилителей).
- Логика проверки проста и гениальна: когда шторка закрыта, сигнала быть не должно. Когда открыта — сигнал должен быть.
- Если датчик продолжает показывать наличие пламени даже в момент, когда шторка закрыта, система мгновенно диагностирует неисправность сенсора или электронной цепи и отключает подачу топлива.
Эта функция критически важна для систем, работающих непрерывно более 24 часов (continuous duty), так как она исключает накопление скрытых отказов, которые могли бы оставаться незамеченными до момента аварии.
Броня для электроники: Особенности взрывозащиты
Буква «F» в маркировке C7012F указывает не только на функционал самопроверки, но и на «доспехи», в которые облачен прибор. В отличие от общепромышленных версий (A, E, G), которые имеют защиту NEMA 4 (защита от дождя, пыли и направленных струй воды), модели C7012C и F разработаны специально для работы в опасных зонах (Hazardous Locations).
Конструкция корпуса

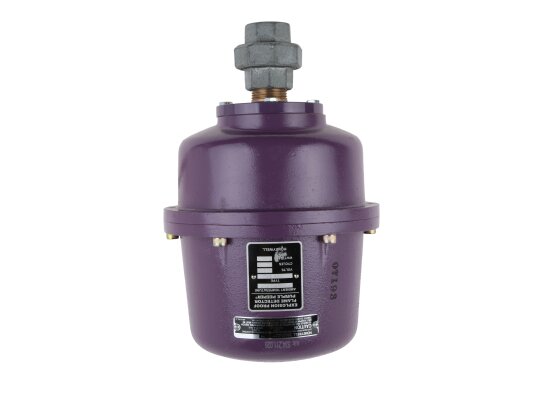

Корпус датчика выполнен из двухсекционного литого алюминия, окрашенного в характерный фиолетовый цвет. Но главное отличие кроется в инженерных деталях:
- Сдерживание взрыва: Корпус спроектирован согласно концепции взрывонепроницаемой оболочки (Explosion-proof). Это означает, что если внутрь корпуса попадет горючий газ и произойдет взрыв (например, от искры в реле), корпус выдержит давление этого взрыва и не позволит пламени вырваться наружу, чтобы поджечь атмосферу в цеху.
- Герметичность и давление: Смотровое окно модели F рассчитано на внушительное давление до 100 psi (690 кПа), в то время как стандартные модели выдерживают только 20 psi. Это позволяет использовать датчик в системах с высоким давлением в топке.
- Трубный монтаж: Для установки используется специальное трубное соединение (Pipe union) с внутренней резьбой. Это обеспечивает надежную и герметичную фиксацию в жестких системах трубопроводов, характерных для промышленных объектов.
Классификация опасных зон
Согласно сертификации (например, UL — Underwriters Laboratories), датчик C7012F допущен к использованию в самых суровых условиях:
- Класс 1 (Class 1), Группы C и D: Это атмосферы, содержащие горючие газы или пары (например, этилен, пропан, бутан, природный газ). Именно такие условия характерны для нефтегазовых объектов и химических производств.
- Класс 2 (Class 2), Группы E, F и G: Это зоны с присутствием горючей пыли (металлическая пыль, угольная пыль, зерновая пыль). Пыль может быть не менее взрывоопасна, чем газ.
Фактически это означает, что датчик можно безопасно устанавливать прямо в зонах, где возможна утечка взрывоопасных веществ. Прибор сконструирован так, чтобы никогда не стать источником первичного воспламенения.
Области применения взрывозащищенных датчиков
Где именно востребованы такие сложные и защищенные устройства, как Honeywell C7012F? Их ареал обитания — тяжелая промышленность и большая энергетика, где цена ошибки слишком высока.
1. Нефтеперерабатывающие заводы (НПЗ)
На НПЗ процессы нагрева нефти и крекинга происходят в трубчатых печах огромной мощности. Окружающая атмосфера на таких установках часто содержит пары углеводородов. Использование обычного датчика здесь категорически недопустимо: малейшая искра в электрических контактах при разгерметизации корпуса может привести к объемному взрыву на территории завода. Взрывозащищенный C7012F монтируется непосредственно на визирные трубы горелок этих печей, обеспечивая безопасность периметра.
2. Химические производства
Производство аммиака, полимеров, удобрений часто связано с высокими давлениями и токсичными, горючими средами. Системы аварийного сжигания (факельные установки) и реакторы требуют надежного контроля пламени. Здесь важна не только защита от газа, но и химическая стойкость корпуса.
3. Газоперекачивающие станции
Турбины, перекачивающие газ по магистральным трубопроводам, работают на том же газе, который перекачивают. Утечки в машинном зале вполне вероятны, поэтому всё электрооборудование, включая датчики пламени, должно иметь взрывозащищенное исполнение, чтобы предотвратить детонацию газовоздушной смеси.
4. Зернохранилища и угольные электростанции
Хотя мы привыкли думать о взрывах газа, пыль (угольная на ТЭЦ или мучная на элеваторах) взрывается с разрушительной силой. C7012F сертифицирован для работы в запыленных средах (Класс 2), что делает его пригодным для котлов, работающих на пылеугольном топливе.
Тонкости установки: Искусство «прицеливания»
Даже самый совершенный прибор бесполезен при неправильной установке. Техническая документация Honeywell описывает множество нюансов, превращающих монтаж датчика в настоящее инженерное искусство.
Геометрия наблюдения
Датчик должен «смотреть» на пламя, но не просто в его геометрический центр. Наибольшее количество ультрафиолетового излучения испускают первые 30% пламени, ближайшие к соплу горелки (так называемый корень факела).
- Угол обзора: Установка должна обеспечивать беспрепятственный обзор именно этой зоны. Лучший угол обзора — почти параллельно оси пламени. Это позволяет датчику видеть большую «глубину» факела, что делает сигнал более стабильным.
- Дискриминация пламени: В многогорелочных котлах возникает сложная задача: датчик горелки А не должен видеть пламя горелки Б. Если это произойдет, автоматика может не заметить, что горелка А погасла, так как будет получать сигнал от соседней. Для решения этой проблемы используются узкие визирные трубы и тщательная юстировка углов.
Борьба с помехами и «фантомами»
Ультрафиолетовый датчик — устройство крайне чувствительное, и его могут обмануть другие источники излучения. К «врагам» правильной детекции относятся:
- Искра поджига: Трансформаторы розжига создают мощный электрический разряд, который является интенсивным источником УФ-излучения. Датчик нужно нацеливать так, чтобы он не реагировал на искру запальника, иначе автоматика может преждевременно открыть основной топливный клапан, считая, что пламя уже горит.
- Раскаленная футеровка: Если кирпичная кладка топки нагревается выше 1260°C (2300°F), она начинает излучать энергию, часть которой может попадать в диапазон чувствительности датчика.
- Рентген и гамма-излучение: Проведение дефектоскопии сварных швов или сварочные работы рядом с работающим котлом могут вызвать ложное срабатывание датчика.
Температурный менеджмент
Несмотря на то, что C7012F работает в непосредственной близости от ада топки, сам он чувствителен к перегреву. Рабочий диапазон температур окружающей среды для модели F составляет от -29°C до +79°C (в специальном исполнении от -40°C). В условиях горячего цеха это совсем немного. Если температура превышает допустимую, инженеры используют теплоизолирующие проставки, теплоотражающие экраны или специальные системы принудительной вентиляции визирной трубы, чтобы охлаждать прибор потоком воздуха.
Параллельное подключение
В сложных случаях, когда пламя нестабильно или сильно меняет форму при глубокой модуляции мощности (изменении нагрузки котла), допускается использование двух датчиков C7012F, подключенных параллельно к одному контроллеру. Это повышает надежность системы: если один датчик «потеряет» пламя из-за временного задымления или смещения факела, второй подстрахует систему и предотвратит ложное отключение котла. Однако существует ограничение: параллельно можно подключать не более двух таких датчиков, чтобы не перегрузить цепь самопроверки усилителя.
Обслуживание: Цена надежности
Взрывозащищенное оборудование требует особого подхода к сервису. Главное правило: нельзя просто так открыть крышку работающего прибора во взрывоопасной зоне — это грубейшее нарушение норм безопасности. Перед снятием крышки необходимо полностью обесточить цепь.
Как и любой точный прибор, C7012F требует внимания. Ресурс УФ-чувствительной трубки составляет около 40 000 часов непрерывной работы (при соблюдении температурных и электрических режимов). Это примерно 4,5 года круглосуточной эксплуатации. По истечении этого срока трубка может потерять чувствительность («ослепнуть») или перестать корректно различать состояния пламени, поэтому её замена является стандартной регламентной процедурой.
Также важным сменным элементом является катушка и шторка механизма самопроверки. В модели C7012F этот узел является заменяемым в полевых условиях (Field replaceable), что позволяет продлить жизнь дорогостоящего корпуса и электроники, заменив только изнашивающиеся механические части.
Заключение
Датчик пламени Honeywell C7012F1052 — это не просто рядовой компонент автоматики. Это квинтэссенция инженерной мысли, направленной на укрощение стихии огня. Сочетая в себе твердотельную электронику, прецизионную кварцевую оптику, электромеханическую систему непрерывной самодиагностики и тяжелую броню взрывозащиты, он остается одним из самых востребованных приборов на рынке промышленной безопасности.
Его применение на критически важных объектах нефтегазового и химического комплекса — это гарантия того, что управляемый процесс горения будет давать энергию и тепло, а не разрушения. В мире, где техногенные риски растут вместе со сложностью производств, такие «невидимые стражи», как C7012F, продолжают нести свою круглосуточную вахту, обеспечивая спокойствие операторов и безопасность промышленных гигантов.
