Большой гид по электродам розжига Riello

Представьте себе механизм, который должен срабатывать идеально точно тысячи раз за сезон. Он работает в самом пекле, выдерживая температуру вулканической лавы, удары тока в 14 000 вольт и агрессивные химические атаки. Это не деталь космического корабля. Это электрод розжига в вашей горелке Riello.

В этой статье мы разберем "анатомию искры". Мы расскажем, почему электроды Riello считаются эталоном в индустрии, чем отличаются модели для бытовых и промышленных горелок, и как одна маленькая деталь может остановить работу огромной котельной.

Часть 1. Анатомия надежности: Из чего это сделано?

Многие считают электрод просто "куском проволоки в керамике". Это опасное заблуждение. Электрод Riello — это результат десятилетий инженерной эволюции.

1. Керамическая броня

Белая часть электрода — это изолятор. Riello использует алюмооксидную керамику (оксид алюминия). Это тот же материал, который используется в бронежилетах и защите космических шаттлов.

• Зачем это нужно? При старте горелки температура скачет от +20°C до сотен градусов за секунду. Обычная керамика треснет от такого "термического шока". Керамика Riello выдерживает это годами.
• Глазурь: Снаружи изолятор покрыт слоем глазури. Это не для красоты. Гладкая поверхность не дает саже и пыли "зацепиться". Если керамика станет грязной, искра уйдет не на горелку, а стечет по грязи на корпус. Результат — блокировка котла.

2. Сердце из металла

Стержень электрода делается не из простой стали, а из специальных сплавов (обычно Kanthal или нихром с высоким содержанием хрома).

• Задача: Не расплавиться при 1000°C и не окислиться.
• Геометрия: Вы заметили, как хитро изогнуты некоторые электроды? Это не прихоть дизайнера. Форма рассчитана так, чтобы искра била точно в ту точку, где распыленное топливо легче всего поджечь, но при этом сам электрод не мешал потоку воздуха.

Часть 2. Эволюция моделей: От "Малышей" до "Гигантов"

Компания Riello выпускает горелки уже столетие. За это время подход к электродам менялся кардинально. Давайте пройдемся по основным типам, которые вы встретите в оборудовании.

Тип 1. Гениальная простота: Блок-электрод (Серия Riello 40)

В самой популярной в мире серии бытовых горелок Riello 40 (R40) инженеры решили главную проблему сервиса — человеческий фактор.

Раньше мастер должен был вручную выставлять два отдельных электрода, вымеряя миллиметры между ними. В серии R40 (модели G3, G5, G10, G20) используется моноблочная конструкция.

• Модель 3005721 (Легендарный блок для R40 G3):

  Это единый керамический "кирпичик", в который уже на заводе впаяны два электрода.

  • В чем фишка? Расстояние между электродами зафиксировано намертво. Его невозможно сбить. Мастеру нужно просто вставить блок в держатель и затянуть винт. Это экономит время и нервы.
  • Где стоит: Практически во всех бытовых дизельных горелках Riello 40 G3, G3B, G5. Если у вас котел Grant, Firebird или Worcester — скорее всего, внутри стоит именно этот электрод.
• Модель 3005869:

  Для некоторых старых версий (серия F) можно купить отдельно керамический изолятор. Это вариант для экономного ремонта, если стержни целы, а керамика треснула.

Тип 2. Компактность и изящество: Серия Gulliver

Горелки серии Gulliver (RG, BS, RS) создавались для тесных современных котельных. Они очень компактны, и места внутри "головы" горелки мало.

• Модель 3007495(Для дизельных Gulliver RG):

  Это сдвоенный электрод на плоской керамической базе.

  • Особенность: Металлические усы имеют сложный изгиб, буквально "обнимая" форсунку. Это позволяет подать искру в самый корень факела, даже при сильном наддуве воздуха.
  • Применяемость: Gulliver RG2, RG3, RG4S, RG5S. Это "рабочая лошадка" для котлов мощностью 20–60 кВт.
• Модель 3008932 (Для экологичных Low NOx):

  Современные экологические нормы требуют снижения выбросов азота (Low NOx). Такие горелки (серии BS, RS) работают на обедненной смеси, которую труднее поджечь.

  • В чем отличие? Электроды этой серии (часто используются в газовых горелках Gulliver BS) рассчитаны на более высокое пробивное напряжение и имеют особую форму, чтобы искра не "сдувалась" рециркулирующими газами.

Тип 3. Промышленная мощь: Одиночные стержни (Серии RL, RS)

Когда речь идет о горелках мощностью от 300 кВт до нескольких мегаватт (отопление торговых центров, заводов, больниц), подход меняется. Здесь используются одиночные стержневые электроды.

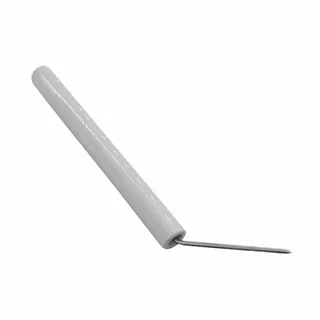

• Модель 3003796 (Стандарт индустрии):

  Это мощный прямой электрод в толстой керамической изоляции.

  • Характеристики: Длина 110 мм, диаметр посадки 14 мм.
  • Почему по одному? В промышленных горелках (серии RL 28–190, RS 28–190) расстояние между электродами может варьироваться в зависимости от настройки факела. Два отдельных электрода дают инженеру полную свободу регулировки. Кроме того, если один электрод прогорит, не нужно менять весь блок — меняется только поврежденная "палочка".
  • Надежность: Эти электроды работают с трансформаторами мощностью 8–12 кВ и током до 30 мА. Это уже не искра, это настоящая плазменная дуга.

Часть 3. Шпаргалка по совместимости

Чтобы вы не запутались в артикулах, мы составили упрощенную таблицу. Сохраните её, она сэкономит вам часы поиска.

Совет эксперта: Никогда не подбирайте электрод "на глаз". Даже если он похож, у него может быть другой состав керамики или длина стержня. Неправильный электрод приведет к тому, что горелка будет уходить в аварию каждое утро.
Где брать оригинал? Рынок наводнен китайскими подделками с хрупкой керамикой. Надежнее всего заказывать через официального партнера Riello — компанию Промэлектроника.  Вы просто присылаете серийный номер горелки на sales@prom-elec.com, и инженеры подбирают именно ту деталь, которая стояла там с завода.

Часть 4. Магия настройки: "Треугольник розжига"

Вы купили правильный электрод. Теперь главное — правильно его поставить. В мире горелок существует "священная геометрия", нарушение которой на 1-2 мм приведет к проблемам.

Для большинства горелок Riello важны три параметра:

1. Зазор (Spark Gap): Обычно 3.0 – 4.5 мм.
   • Мало: Искра будет слабой, топливо не загорится.
   • Много: Искра может не пробить воздух или пробьет изоляцию провода где-то внутри корпуса.
2. Вылет (Overhang): Насколько электроды выступают вперед за плоскость форсунки (обычно 2.0 – 2.5 мм).
   • Суть: Искра должна быть в облаке топливного тумана, но не под струей. Если солярка попадет на электроды, образуется "коксовый мостик" (уголек), который замкнет электроды накоротко.
3. Высота (Height): Расстояние над центром форсунки (5.0 – 6.0 мм).

Лайфхак для профи:

Для бытовых серий (R40, RDB) существует специальный пластиковый шаблон — Riello Red R Gauge. Вы просто надеваете его на форсунку, и он сам показывает, куда упереть электроды. Если вы обслуживаете котлы постоянно, этот инструмент должен быть в вашем кармане.

Часть 5. Новые вызовы: Биотопливо и Экология

Мир меняется, и топливо тоже. Сейчас все чаще используют HVO (гидрированное растительное масло) и биодизель.

• Хорошие новости: HVO сгорает очень чисто. На изоляторах электродов почти не образуется сажа. Это значит, что риск пробоя "по грязи" снижается.
• Плохие новости (про Биодизель): Обычный биодизель (FAME) притягивает влагу. Влага — враг электричества. Кроме того, биодизель более агрессивен к металлам. Оригинальные электроды Riello сделаны из сплавов, устойчивых к такой коррозии, но дешевые аналоги могут сгнить за один сезон.

Часть 6. Диагностика: Когда менять электрод?

Электрод — это расходный материал, как свечи зажигания в автомобиле. Riello рекомендует проверять их раз в год перед началом сезона.

3 признака, что пора звонить в sales@prom-elec.com:

1. Скругленные кончики: Новые электроды острые, как игла. Если кончики стали круглыми (эрозия металла), искра будет "гулять" и станет нестабильной.
2. Трещины на керамике: Даже микроскопическая трещина, невидимая глазу, при нагреве расширится, и ток уйдет на корпус горелки.
3. Белесый налет: Если керамика потемнела или покрылась несмываемым налетом, её изолирующие свойства потеряны.

Заключение

Электрод розжига — маленькая деталь, от которой зависит тепло в огромном здании. Инженеры Riello потратили десятилетия, чтобы сделать эту деталь совершенной. Ваша задача — просто вовремя её обслуживать и не экономить на оригинальных запчастях.

Помните:

• Серия R40 — блок 3005721.
• Серия RL/RS — стержень 3003796.
• Настройка — по миллиметрам.
• Покупка — только у проверенных поставщиков.

Когда за окном -30°C, вы должны быть уверены, что при команде "Старт" в топке вашего котла мгновенно вспыхнет здоровая, мощная искра Riello.
