Введение: сердце пламени – почему правильный выбор форсунки определяет всё
В сложной экосистеме жидкотопливной горелки, будь то в составе котлов Riello, Weishaupt или других ведущих производителей, топливная форсунка является не просто сменным компонентом, а критически важным узлом, определяющим эффективность, надежность и экологичность всего отопительного агрегата. Ее основная функция, на первый взгляд простая, заключается в преобразовании жидкого топлива в мелкодисперсный аэрозоль путем распыления под высоким давлением. Именно этот процесс, называемый атомизацией, является фундаментальным условием для последующего смешения топлива с воздухом и его полного, эффективного сгорания. Качество этого распыла — размер капель, их равномерное распределение и геометрия факела — напрямую влияет на стабильность пламени, полноту сгорания топлива и, как следствие, на тепловую мощность, экономичность и уровень вредных выбросов в атмосферу.
По своей сути, форсунка — это прецизионный инструмент, преобразующий гидравлическую энергию топливного насоса (давление) в точно заданные термодинамические параметры, необходимые для камеры сгорания котла. Она формирует топливно-воздушную смесь, геометрия которой должна идеально соответствовать аэродинамике горелочного устройства и объему топки. Любое отклонение от заданных параметров, вызванное износом, засорением или неверным подбором, представляет собой не просто отказ отдельного элемента, а системный сбой в этом процессе преобразования. Последствия такого сбоя каскадом распространяются на всю систему, приводя к снижению КПД, образованию сажи, нестабильной работе и, в конечном итоге, к преждевременному выходу из строя дорогостоящего оборудования. Данное руководство представляет собой исчерпывающий анализ всех аспектов, связанных с выбором и заменой топливной форсунки, от диагностики неисправностей до тонкостей настройки после установки, с целью вооружить технических специалистов знаниями для обеспечения безупречной работы отопительных систем.
Раздел 1: признаки неисправности: как понять, что форсунку пора менять
Диагностика состояния топливной форсунки начинается с внимательного наблюдения за работой горелочного устройства. Симптомы ее износа или некорректной работы многогранны и проявляются в акустических, визуальных и эксплуатационных аномалиях. Своевременное распознавание этих сигналов позволяет предотвратить серьезные поломки и избежать значительных эксплуатационных расходов.
Ключевым моментом является понимание того, что явные признаки неисправности — это, как правило, запаздывающие индикаторы. Они свидетельствуют о проблеме, которая уже на протяжении некоторого времени негативно влияла на эффективность системы. Процесс износа сопла или его частичное засорение происходит постепенно. На начальных этапах это приводит лишь к незначительному изменению формы факела или размера капель, что вызывает небольшое падение эффективности сгорания. Этот процесс невидим для оператора, но уже приводит к перерасходу топлива и медленному отложению тонкого слоя сажи на теплообменных поверхностях котла, что еще больше снижает его общий КПД. Только когда деградация форсунки достигает критического уровня, появляются очевидные симптомы. Таким образом, замена форсунки — это не просто ремонт, а важнейшая процедура по восстановлению проектной эффективности и защите капиталовложений в отопительное оборудование.
Акустические и визуальные симптомы
Одним из первых признаков проблемы является изменение звука работы горелки. Повышенный шум, гул или нестабильное, пульсирующее горение, напоминающее прерывистые хлопки, часто указывают на нарушение процесса распыления или нестабильность потока топлива. Громкий, «жесткий» розжиг или хлопки при выключении горелки также могут быть следствием неисправности форсунки.
Визуальные признаки являются наиболее убедительным доказательством проблем со сгоранием. Появление черного дыма и копоти из дымохода — это прямой результат неполного сгорания топлива, вызванного слишком крупными каплями или неправильной формой факела, что приводит к образованию сажи. Отложения сажи внутри камеры сгорания также свидетельствуют о той же проблеме. Не менее тревожным симптомом является некорректная геометрия пламени, когда оно касается стенок камеры сгорания. Это явление, известное как импинджмент, приводит к локальному перегреву, образованию нагара и резкому снижению эффективности теплообмена.
Эксплуатационные сбои
Наиболее серьезные проявления неисправности форсунки выражаются в отказах работы горелки. К ним относятся:
- Срыв пламени: Горелка запускается, но пламя гаснет во время работы. Это может быть вызвано засорением сопла или топливного фильтра, что прерывает подачу топлива.
- Отказ розжига: Вентилятор горелки работает, система зажигания выдает искру, но воспламенения не происходит. Причиной может быть как полное засорение форсунки, так и ее несоответствие требованиям горелки, из-за чего не создается горючая топливно-воздушная смесь.
- «Обратный удар» пламени: Явление, при котором пламя проникает обратно в смесительное устройство горелки, что является крайне опасной ситуацией, часто спровоцированной засорением форсунки.
Учитывая микроскопические допуски внутренних каналов и выходного отверстия форсунки, попытки ее очистки редко приводят к полному восстановлению заводских характеристик. Любые механические воздействия могут повредить прецизионную геометрию сопла. Поэтому в профессиональной практике единственным надежным методом устранения неисправности является замена форсунки. Для бытовых котлов на жидком топливе часто рекомендуется превентивная замена форсунки ежегодно, перед началом отопительного сезона. В промышленных системах замена, как правило, производится по результатам диагностики и планового технического обслуживания.
Раздел 2: чтение кодов: дешифровка маркировки на корпусе форсунки

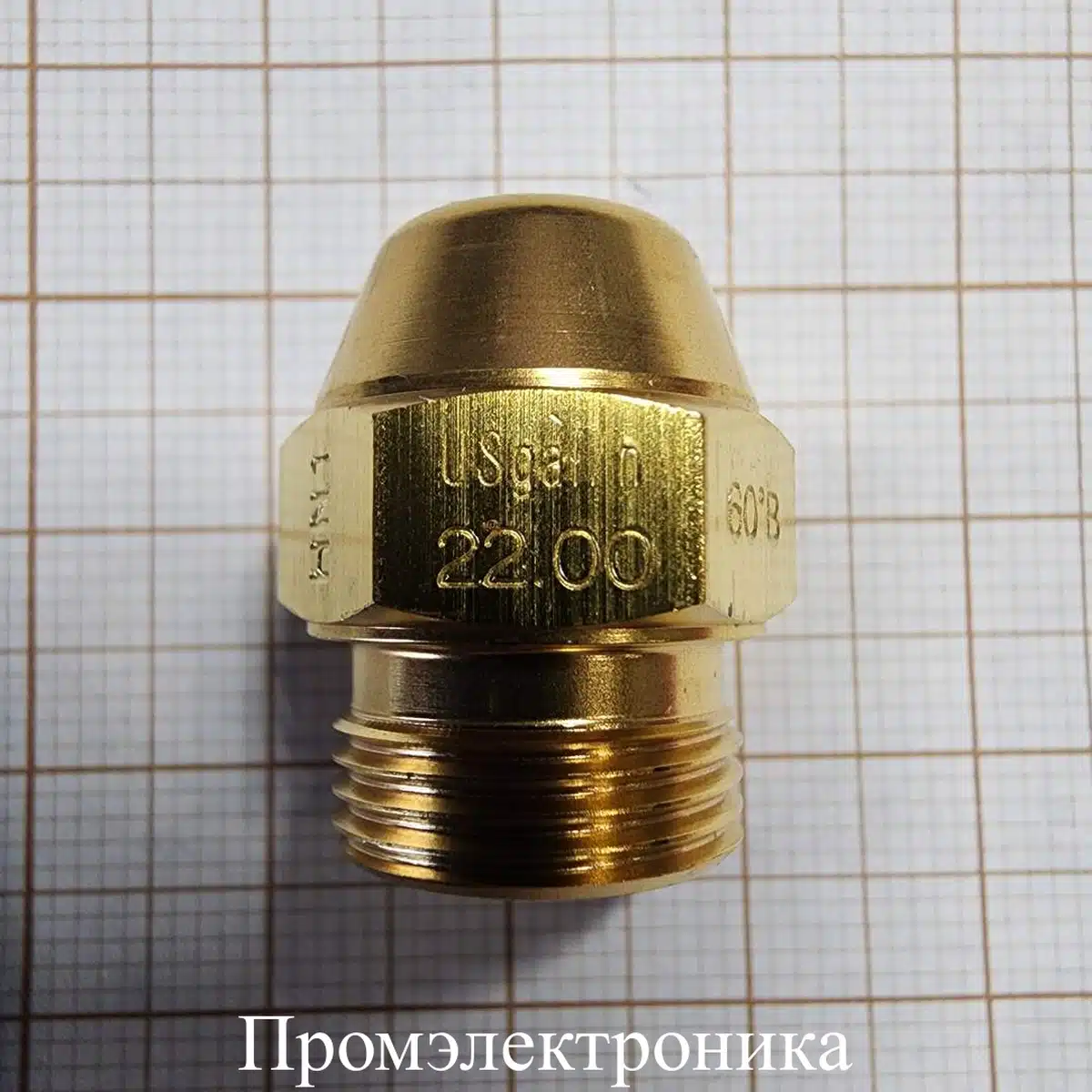

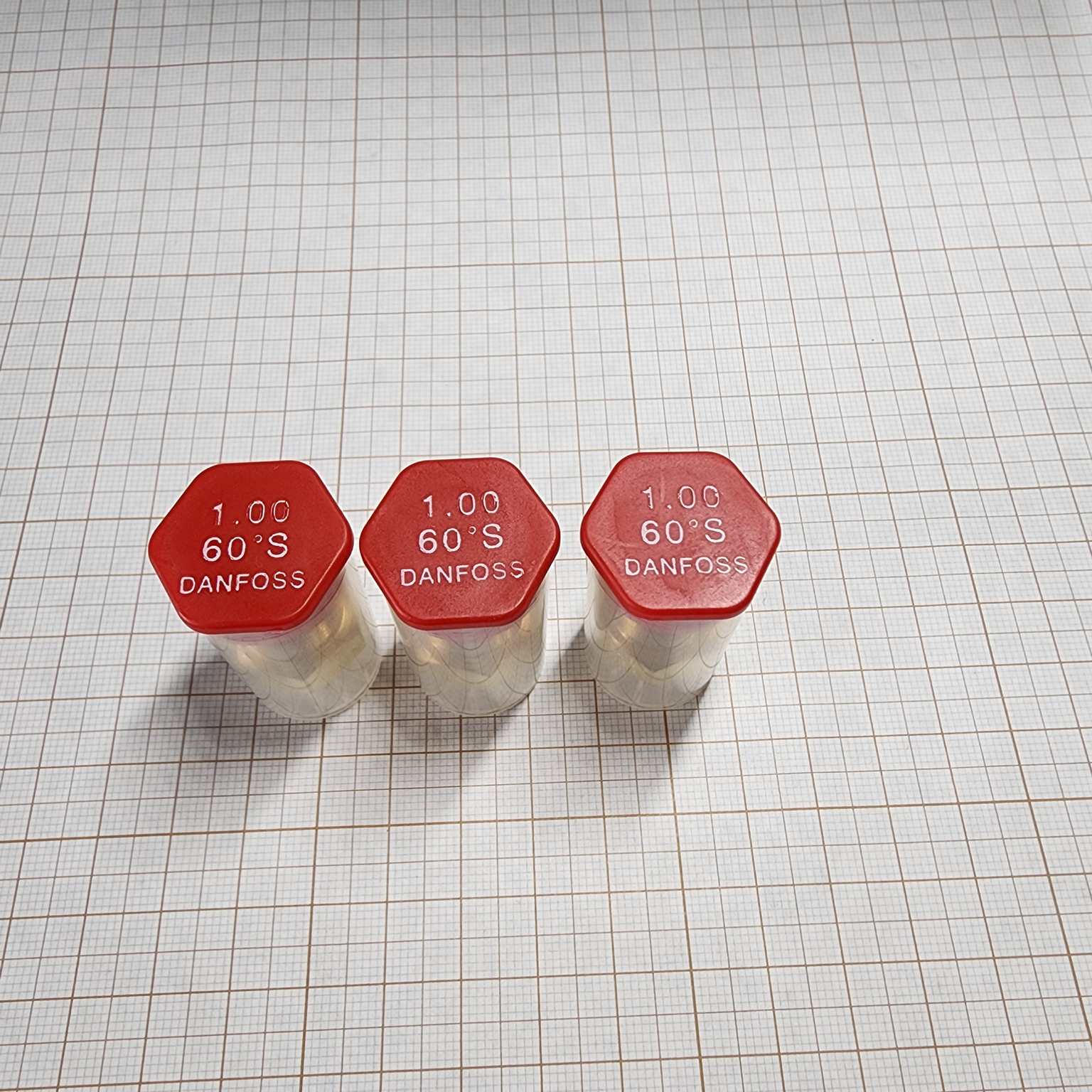

Корпус топливной форсунки несет на себе набор буквенно-цифровых обозначений — это не просто серийный номер, а закодированный паспорт изделия, содержащий всю ключевую информацию о его рабочих параметрах. Умение правильно «прочитать» эту маркировку является базовым навыком для любого специалиста по обслуживанию горелок, так как это первый и самый важный шаг к подбору корректной замены. Рассмотрим стандартную маркировку на примере условного обозначения «Danfoss 0.60 60° S».
Производитель и производительность
Первым элементом маркировки обычно является наименование производителя: Danfoss, Steinen, Delavan, Monarch, Fluidics и другие. Следующий, и самый важный, параметр — это производительность или расход топлива. Он, как правило, указывается в американских галлонах в час (US gal/h или GPH) при стандартном давлении распыла в 100 PSI (приблизительно 7 бар). В нашем примере «0.60» означает, что форсунка распыляет 0.60 галлона топлива в час при давлении 100 PSI. Это число напрямую связано с тепловой мощностью горелки. Иногда производители также указывают расход в килограммах в час (kg/h). Для пересчета мощности горелки из кВт в расход топлива в кг/ч можно использовать ориентировочную формулу: Расход (кг/ч) = Мощность (кВт) / 11.91 (для дизельного топлива).
Угол распыла и тип факела
Далее в маркировке следует угол распыла, обозначаемый в градусах. В нашем примере это «60°». Этот параметр определяет конусность топливного факела. Стандартные углы распыла — 30°, 45°, 60° и 80°. Выбор угла напрямую зависит от геометрии камеры сгорания котла: более узкие углы для длинных и узких топок, более широкие — для коротких и широких.
Последний элемент маркировки, буквенный код (в нашем примере «S»), обозначает тип или рисунок распыла — то есть, характер распределения капель топлива внутри конуса факела. Это наиболее тонкий и критически важный параметр. Основные типы:
- S (Solid) или B (у Delavan): Сплошной конус. Капли топлива распределяются относительно равномерно по всему сечению конуса.
- H (Hollow) или A (у Delavan): Полый конус. Капли концентрируются преимущественно по внешней кромке конуса, оставляя его центр относительно пустым.
- B (у Danfoss) или W (у Delavan): Универсальный или полусплошной конус. Представляет собой гибрид между полым и сплошным факелом.
Важно понимать, что хотя производительность (GPH) и угол распыла являются в значительной степени стандартизированными параметрами, позволяя подбирать аналоги разных брендов, буквенные коды типа факела являются проприетарными. Это означает, что форсунка 0.60 GPH 60° от одного производителя может иметь маркировку «S», а от другого — «B», и при этом обе будут считаться «сплошными», но с тонкими различиями в распределении капель. Существуют также и другие, более специфичные обозначения, например, у Steinen: Q, QT, SS, HS и другие, каждое из которых соответствует определенному диапазону расхода и характеристикам распыла. Именно в этих нюансах кроется ключ к тонкой настройке горения. Простая замена форсунки по принципу «GPH и угол совпадают» может оказаться недостаточной. Истинное мастерство специалиста заключается в понимании этих тонких различий и в подборе форсунки, тип факела которой идеально соответствует аэродинамической картине, создаваемой головкой сгорания конкретной модели горелки, как это указано в ее технической документации.
Раздел 3: глубокое погружение: физика факела и практическое применение
Выбор типа факела — это не абстрактное упражнение, а фундаментальный процесс согласования двух потоков: потока топлива от форсунки и потока воздуха от вентилятора и головки сгорания горелки. Эффективное сгорание требует, чтобы в каждой точке пламени соотношение между топливными каплями и кислородом было максимально близким к стехиометрическому. Несоответствие между геометрией распыла топлива и геометрией воздушного потока неизбежно создает локальные зоны, переобогащенные топливом (что ведет к образованию сажи и CO) или воздухом (что охлаждает пламя и снижает КПД). Таким образом, специалист, выбирающий форсунку, выступает в роли инженера-гидродинамика, задача которого — обеспечить идеальное «сцепление» этих двух потоков.
Полый конус (Hollow Cone - Тип H/A)
Форсунки с полым конусом распыла создают облако из наиболее мелких капель по сравнению с другими типами гидравлических форсунок. Капли концентрируются на периферии конуса, что обеспечивает большую площадь поверхности для испарения и смешения с воздухом. Это способствует очень быстрому и стабильному воспламенению, а также тихому горению. По этой причине форсунки с полым конусом являются предпочтительным выбором для горелок малой мощности (как правило, с расходом до 1.25–1.50 GPH) и для горелок, конструкция головки сгорания которых создает аналогичный полый воздушный поток. Геометрия пламени, создаваемая такой форсункой, обычно короткая и «пушистая», что идеально подходит для компактных, квадратных или круглых камер сгорания.
Сплошной конус (Solid Cone - Тип S/B)
Форсунки со сплошным конусом обеспечивают более равномерное распределение капель по всему объему факела. Это необходимо для «пробивания» мощного, часто сконцентрированного в центре, воздушного потока, характерного для горелок большей мощности (обычно свыше 2.0–3.0 GPH). Равномерное распределение топлива гарантирует стабильный розжиг в условиях высокой скорости воздуха и предотвращает срыв пламени. Такие форсунки создают более длинное и узкое пламя, что делает их идеальными для использования в длинных, вытянутых камерах сгорания, где необходимо избежать контакта пламени с задней стенкой.
Универсальный/полусплошной конус (Semi-Solid - Тип B/W)
Этот тип форсунок является универсальным решением и часто используется в ситуациях, когда точная характеристика воздушного потока горелки неизвестна, или когда стандартные полые или сплошные форсунки приводят к нежелательным эффектам, таким как пульсация горения. Характер распыла у этих форсунок меняется в зависимости от производительности: при малых расходах (до ~1.0 GPH) факел ближе к полому, а при увеличении расхода он становится все более сплошным. Это делает их гибким инструментом для решения сложных задач по настройке.
Взаимосвязь с камерой сгорания
Ключевое правило при выборе форсунки — геометрия пламени должна соответствовать геометрии топки. Цель состоит в том, чтобы пламя максимально заполняло объем камеры сгорания, но ни в коем случае не касалось ее стенок, пола или потолка. Контакт пламени с холодными поверхностями приводит к неполному сгоранию, интенсивному образованию сажи и снижению КПД. Общие рекомендации таковы: для круглых или квадратных камер сгорания следует использовать форсунки с широким углом распыла (70°, 80°, 90°), которые создают короткое и широкое пламя. Для длинных и узких топок, наоборот, требуются форсунки с узким углом (30°, 45°, 60°), формирующие вытянутое пламя. Правильный подбор сочетания угла и типа факела гарантирует, что все капли топлива сгорят полностью, находясь во взвешенном состоянии в потоке воздуха, что и является залогом максимальной эффективности.
Раздел 4: специфика производителей: рекомендации для горелок Riello и Weishaupt
Переходя от общих принципов к практическому применению, необходимо учитывать специфические рекомендации производителей горелочного оборудования. Ведущие компании, такие как Riello и Weishaupt, вкладывают значительные ресурсы в исследования и разработку своих головок сгорания, создавая уникальные аэродинамические характеристики. Их рекомендации по выбору форсунок — это не произвольные предпочтения, а результат длительных лабораторных испытаний, направленных на поиск идеального сочетания «форсунка-горелка». Отклонение от этих рекомендаций является значительным техническим риском, поскольку оно фактически сводит на нет усилия инженеров-разработчиков и с высокой вероятностью не позволит достичь паспортных показателей горелки по эффективности и уровню выбросов.
Подбор для горелок Riello
Многие популярные модели горелок Riello, например, из серии RL, работают в двухступенчатом режиме. Это означает, что для них требуется установка двух форсунок. Логика их работы следующая: на первой ступени мощности работает только одна форсунка (первая), а при переходе на вторую ступень к ней подключается вторая, и они работают одновременно, обеспечивая полную мощность.
Подбор производительности этих форсунок осуществляется на основе требуемой тепловой мощности котла с учетом его КПД. Например, если для горелки Riello RL 38 требуется мощность 300 кВт, то общий расход топлива составит примерно 25.2 кг/ч (300 кВт / 11.91). Это эквивалентно примерно 7.4 GPH. Этот общий расход необходимо распределить между двумя форсунками. Распределение может быть симметричным (например, две форсунки по 3.75 GPH) или асимметричным (например, 3.00 GPH на первой ступени и 4.50 GPH на второй, что в сумме дает 7.50 GPH) в зависимости от требуемого соотношения мощностей между ступенями. Важно, чтобы расход на первой ступени находился в пределах рабочего диапазона, указанного в документации на горелку. Для многих моделей горелок Riello производитель четко указывает рекомендуемый угол распыла — как правило, это 60°.
Подбор для горелок Weishaupt
Компания Weishaupt в своей технической документации часто дает еще более конкретные рекомендации, указывая не только параметры, но и предпочтительных производителей форсунок. Это свидетельствует о глубокой интеграции и совместном тестировании компонентов. Например, для двухступенчатой горелки WL40 могут быть рекомендованы форсунки Steinen с типом факела 60°S или 60°SS, либо Fluidics с типом 60°SF. Для горелок, предназначенных для топок с реверсивным пламенем, могут рекомендоваться форсунки с углом 45°.
Процесс подбора для двухфорсуночных горелок Weishaupt аналогичен Riello, но с рекомендованным распределением нагрузки. Типичное распределение для модели WL40: 55% общей мощности на первую форсунку и 45% на вторую. Например, при требуемой мощности 450 кВт, первая форсунка должна обеспечить 247.5 кВт (около 5.00 GPH), а вторая — 202.5 кВт (около 4.00 GPH). Эти значения подбираются по таблицам производителя форсунок при рабочем давлении насоса (например, 12 бар).
Отдельно стоит упомянуть модуляционные горелки Weishaupt (например, серии RL, RMS), которые используют более сложную систему с пропорциональными форсунками. Эти форсунки работают по принципу возврата части топлива в бак, что позволяет плавно регулировать мощность в широком диапазоне (например, с соотношением 1:5). Для таких горелок используются специализированные форсунки, подбор которых должен осуществляться в строгом соответствии с документацией производителя.
Раздел 5: завершающий аккорд: замена и обязательная настройка по газоанализатору
Установка новой, правильно подобранной форсунки — это лишь половина дела. Завершающим и абсолютно необходимым этапом является инструментальная настройка горелки с использованием электронного газоанализатора. Игнорирование этого шага и настройка «на глазок» практически гарантированно приведет к неэффективной, неэкономичной и потенциально небезопасной работе отопительной системы.
Даже две абсолютно идентичные по маркировке форсунки могут иметь незначительные производственные допуски, которые повлияют на характеристики горения. Кроме того, такие факторы, как вязкость конкретной партии топлива, температура и плотность воздуха, также вносят свои коррективы. Поэтому после каждой замены форсунки необходимо заново откалибровать соотношение «топливо-воздух».
Этот процесс можно рассматривать не как простую проверку, а как финальный этап «изготовления» пламени. Новая форсунка предоставляет «сырье» — топливный аэрозоль с заданными характеристиками. Задача специалиста — используя показания газоанализатора как инструмент обратной связи, точно дозировать количество воздуха для горения путем регулировки воздушной заслонки, чтобы «вылепить» из этого сырья идеальное пламя.
Газоанализатор измеряет ключевые параметры дымовых газов, которые служат индикаторами качества сгорания:
- Содержание кислорода (O2): Показывает количество избыточного воздуха. Слишком высокое значение говорит о потерях тепла с уходящими газами, слишком низкое — о риске неполного сгорания.
- Содержание угарного газа (CO): Критически важный показатель. Высокий уровень CO свидетельствует о неполном сгорании, что не только снижает КПД, но и представляет прямую угрозу безопасности. Цель — добиться минимально возможного значения.
- Температура уходящих газов: Характеризует потери тепла через дымоход.
- Сажевое число: Определяет количество сажи в дымовых газах, что напрямую связано с чистотой горения.
Процесс настройки заключается в поиске оптимального положения воздушной заслонки, при котором достигается компромисс: максимально полное сгорание (минимальный CO и сажевое число) при минимально необходимом избытке воздуха (оптимальный O2 и не завышенная температура газов). Только такая, инструментально выверенная настройка, зафиксированная в режимной карте котла, может гарантировать, что потенциал новой форсунки и всей горелки будет реализован в полной мере.
Заключение: от теории к безупречной работе
Выбор и замена топливной форсунки — это многогранная инженерная задача, требующая глубокого понимания как физики процесса горения, так и специфики конкретного оборудования. Это процесс, в котором необходимо сбалансировать внутренние характеристики самого сопла — его производительность, угол и тип факела — с внешними требованиями системы: тепловой мощностью котла, геометрией его топки и, что самое важное, с аэродинамикой горелочного устройства.
Как было показано, путь к достижению идеального пламени — стабильного, эффективного и чистого — лежит через последовательность осознанных решений. Он начинается с точной диагностики проблемы, продолжается скрупулезной дешифровкой маркировки старой форсунки, углубляется в анализ соответствия нового сопла конструкции горелки и камеры сгорания, и завершается единственно верным способом — прецизионной настройкой с помощью газоанализатора.
В конечном счете, эта процедура выходит за рамки простого технического обслуживания. Она является ключевым элементом, обеспечивающим экономичность, надежность, безопасность и долговечность всей отопительной системы. Специалист, обладающий этими знаниями, перестает быть просто исполнителем, превращаясь в эксперта, чья квалификация напрямую влияет на эффективность и стабильность работы критически важной инфраструктуры.
