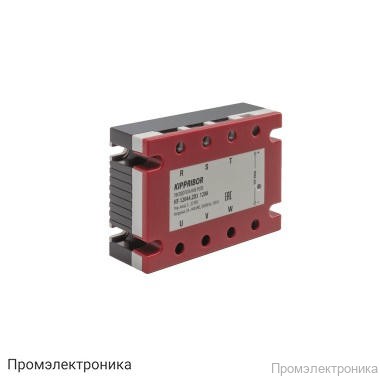

HT-2544.ZA2 - реле твердотельное 3-ф, тип HT, 25 А

Твердотельное реле HT-2544.ZA2 – надёжное решение для управления трёхфазными нагрузками

HT-2544.ZA2 – это современное трёхфазное твердотельное реле, предназначенное для эффективного и безопасного управления промышленными электрическими цепями. Благодаря использованию SCR-тиристоров на керамической подложке, устройство обеспечивает высокую надёжность, долговечность и устойчивость к перегрузкам. Стандартный корпус реле облегчает его интеграцию в существующие системы автоматизации и распределения электроэнергии.

Данное реле оптимально подходит для управления мощными трёхфазными нагрузками с номинальным током до 25 А и коммутируемым напряжением до 440 В переменного тока. Оно обеспечивает быстрое и точное переключение, что особенно важно для промышленных процессов, требующих высокой скорости реакции и минимального времени простоя оборудования.

Управление реле осуществляется дискретным сигналом напряжения в диапазоне 90...250 В AC, что позволяет использовать его в различных схемах автоматизации и управления. Благодаря низкому потреблению тока в цепи управления (от 5 до 35 мА), HT-2544.ZA2 не создаёт дополнительной нагрузки на управляющие устройства.

Особое внимание уделено безопасности эксплуатации: максимальное пиковое напряжение составляет 900 В AC (9 класс), а ток утечки в коммутируемой цепи не превышает 10 мА на каждую фазу. Падение напряжения на реле в рабочем режиме не превышает 1,6 В AC, что минимизирует потери энергии и обеспечивает стабильную работу подключённого оборудования.

Для эффективного отвода тепла используется воздушное охлаждение, что упрощает монтаж и обслуживание устройства. Время переключения реле не превышает 10 мс при частоте 50 Гц, что гарантирует высокую скорость работы и точность управления.

Ключевые характеристики HT-2544.ZA2:

• Тип реле: твердотельное, трёхфазное
• Максимальный ток нагрузки: 25 А
• Коммутируемое напряжение: 44…440 В AC
• Управляющий сигнал: 90...250 В AC
• Тип выходного элемента: тиристор SCR-типа на керамической подложке
• Потребляемый ток в цепи управления: 5...35 мА
• Максимальное пиковое напряжение: 900 В AC
• Падение напряжения на реле: ≤1,6 В AC (на каждую фазу)
• Ток утечки: ≤10 мА (на каждую фазу)
• Время переключения: ≤10 мс (при 50 Гц)
• Тип охлаждения: воздушное
• Тип корпуса: стандартный

HT-2544.ZA2 – это оптимальный выбор для промышленных систем автоматизации, требующих надёжного и быстрого управления трёхфазными электрическими нагрузками.
