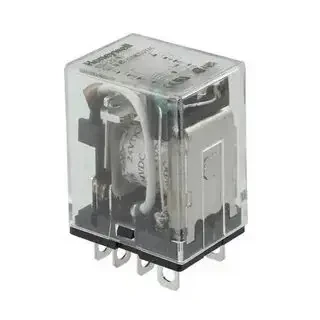

Honeywell SZR-LY2-N1-DC24V

Промышленное реле Honeywell SZR-LY2-N1-DC24V представляет собой высококачественный электромеханический коммутационный аппарат, разработанный для широкого спектра применений в области промышленной автоматизации и управления. Это реле общего назначения из серии SZR-LY от Honeywell, которое заслужило репутацию надежного и долговечного компонента для управления как силовыми, так и логическими цепями. Благодаря своей продуманной конструкции, компактным размерам и превосходным электрическим характеристикам, данное устройство является оптимальным выбором для интеграции в современные системы управления технологическими процессами.

Основная функция реле – коммутация (замыкание и размыкание) электрических цепей под воздействием управляющего сигнала, подаваемого на его катушку. Это позволяет маломощному сигналу управлять цепями со значительно более высоким напряжением и током, обеспечивая при этом полную гальваническую развязку между управляющей и управляемой цепями. Такая развязка критически важна для защиты чувствительной управляющей электроники (например, контроллеров ПЛК, микропроцессоров) от высоковольтных помех и скачков напряжения в силовых цепях.

Конструктивные особенности и ключевые характеристики

Реле SZR-LY2-N1-DC24V выполнено в компактном корпусе с размерами 21.5 x 36 x 28 мм, что позволяет эффективно использовать пространство в шкафах управления и на монтажных панелях. Монтаж осуществляется через стандартный 8-контактный разъем (сокет), что значительно упрощает установку, обслуживание и замену устройства без необходимости пайки.

Конфигурация контактов: DPDT (2 Form C). Реле оснащено двумя группами независимых переключающих контактов. Каждая группа имеет один общий (COM), один нормально-разомкнутый (NO) и один нормально-замкнутый (NC) вывод. Такая конфигурация обеспечивает максимальную гибкость при построении схем управления, позволяя одновременно управлять двумя независимыми нагрузками или реализовывать логические функции, такие как переключение между двумя источниками питания или реверсирование двигателя.
Материал контактов: Серебро (Silver). Использование серебра в качестве материала для контактов гарантирует низкое переходное сопротивление (не более 50 мОм) и высокую проводимость. Это минимизирует потери мощности и нагрев контактов при прохождении больших токов, а также обеспечивает высокую устойчивость к электрической эрозии и окислению, что напрямую влияет на надежность и долговечность реле.
Номинальный ток контактов: 10 А. Контакты реле способны коммутировать ток до 10 ампер при напряжении до 250 В переменного тока или 125 В постоянного тока. Это позволяет напрямую управлять широким спектром нагрузок, включая соленоидные клапаны, контакторы, небольшие электродвигатели, нагревательные элементы и мощные осветительные приборы.
Катушка управления: 24 В постоянного тока (DC). Управляющая катушка реле рассчитана на стандартное для промышленной автоматики напряжение 24 В DC. При этом реле уверенно срабатывает уже при напряжении 19.2 В (80% от номинала). Потребляемая мощность катушки составляет всего 900 мВт при токе 37 мА, что делает его совместимым с большинством выходов программируемых логических контроллеров (ПЛК) и других управляющих устройств.
Высокая скорость срабатывания. Время срабатывания (включения) и время отпускания (выключения) составляет всего 25 мс. Быстрый отклик позволяет использовать реле в системах, где требуется оперативная реакция на изменение управляющего сигнала.
Широкий диапазон рабочих температур: от -25 °C до +70 °C. Данная характеристика подтверждает промышленный класс устройства и позволяет эксплуатировать его в неотапливаемых производственных помещениях, в шкафах управления с высокой плотностью монтажа и в различных климатических условиях.

Применение в промышленности

Реле Honeywell SZR-LY2-N1-DC24V является универсальным компонентом и находит применение в самых разнообразных отраслях промышленности благодаря своей надежности и гибкости.

Автоматизация технологических процессов (АСУ ТП): Используется в шкафах управления для коммутации сигналов между контроллерами (ПЛК) и исполнительными механизмами. Например, для включения насосов, вентиляторов, конвейерных лент, открытия/закрытия задвижек и клапанов.
Станкостроение и производственные линии: В панелях управления станками ЧПУ, упаковочными машинами, сборочными линиями для управления электродвигателями, системами освещения, электромагнитами и другими нагрузками.
Системы управления зданиями (BMS): Применяется для управления освещением, системами вентиляции и кондиционирования (HVAC), лифтовым оборудованием и системами безопасности.
Энергетика: В схемах релейной защиты и автоматики, в панелях управления распределительными устройствами для коммутации цепей сигнализации и управления.
Пищевая и химическая промышленность: Управление дозирующими насосами, мешалками, нагревательными элементами в средах, где требуется высокая надежность оборудования.

Пример практического использования на производстве

Рассмотрим реальный пример использования реле SZR-LY2-N1-DC24V в системе управления конвейерной линией на заводе по розливу напитков.

Задача: Необходимо реализовать автоматическую остановку участка конвейера при заполнении накопительного стола и одновременное включение световой сигнализации для оператора.

Реализация:

Оптический датчик, установленный в конце накопительного стола, фиксирует его заполнение и посылает сигнал на выход программируемого логического контроллера (ПЛК).
Выход ПЛК (24 В DC) подключен к катушке управления реле Honeywell SZR-LY2-N1-DC24V.
Первая группа контактов (DPDT) реле используется для управления питанием привода конвейера. Нормально-замкнутый (NC) контакт включен в цепь питания контактора, управляющего двигателем конвейера.
Вторая группа контактов используется для управления светосигнальной колонной. Нормально-разомкнутый (NO) контакт подключен к цепи питания красной лампы.

Принцип работы: В штатном режиме на катушке реле нет напряжения, его контакты находятся в исходном состоянии. Через замкнутый NC-контакт питание подается на контактор, и конвейер работает. NO-контакт разомкнут, и сигнальная лампа не горит.

Как только накопительный стол заполняется, датчик срабатывает, и ПЛК подает напряжение 24 В на катушку реле. Реле срабатывает:

NC-контакт размыкается, обесточивая контактор и немедленно останавливая двигатель конвейера.
Одновременно с этим NO-контакт замыкается, включая красную сигнальную лампу, что информирует оператора о необходимости разгрузить накопительный стол.

В данной схеме реле Honeywell выполняет две ключевые функции: управляет силовой цепью двигателя конвейера и коммутирует цепь сигнализации, обеспечивая при этом надежную изоляцию низковольтных цепей ПЛК от возможных помех в силовой сети.
