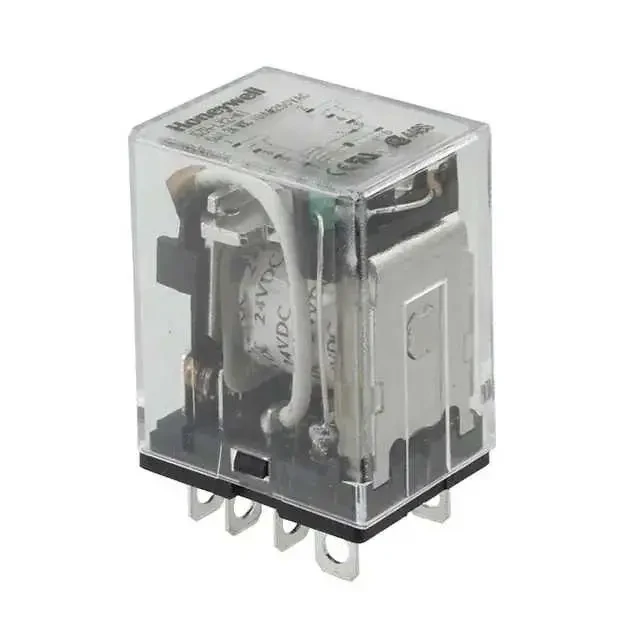

Honeywell SZR-LY2-N1-DC24V

Промышленное реле Honeywell SZR-LY2-N1-DC24V из серии SZR-LY представляет собой высококачественное и универсальное электромеханическое устройство, предназначенное для коммутации электрических цепей в широком спектре приложений. Разработанное с учетом строгих требований к надежности и долговечности, это реле является оптимальным выбором для инженеров и разработчиков, стремящихся создать эффективные и безотказные системы управления.

Компания "Промэлектроника", являясь официальным дилером продукции Honeywell, гарантирует подлинность и высочайшее качество поставляемого оборудования, а также предоставляет профессиональную техническую поддержку.

Ключевые технические характеристики

Напряжение катушки: Номинальное напряжение управления составляет 24 В постоянного тока (DC). Реле стабильно срабатывает при напряжении от 19.2 В, что обеспечивает надежную работу даже при незначительных колебаниях напряжения в сети питания.
Конфигурация контактов: Реле оснащено двумя группами переключающих контактов (DPDT - Double Pole, Double Throw). Это позволяет одновременно управлять двумя независимыми цепями, переключая их между двумя различными состояниями (например, включать один двигатель при выключении другого).
Высокая коммутационная способность: Контакты, изготовленные из сплава серебра, способны коммутировать ток до 10 А при напряжении до 250 В переменного тока (AC) или 125 В постоянного тока (DC). Это делает реле пригодным для управления как сигнальными, так и силовыми цепями.
Низкое сопротивление контактов: Начальное сопротивление контактов составляет всего 50 мОм, что минимизирует потери мощности и нагрев при прохождении больших токов.
Энергоэффективность: Потребляемая мощность катушки составляет всего 900 мВт при токе 37 мА, что делает его экономичным решением для систем, требующих установки большого количества реле.
Надежность и быстродействие: Время срабатывания и время отпускания составляют по 25 мс, обеспечивая быструю реакцию на управляющие сигналы.
Широкий диапазон рабочих температур: Реле способно безотказно функционировать в диапазоне температур от -25 °C до +70 °C, что позволяет использовать его в неотапливаемых промышленных помещениях и в оборудовании, подверженном нагреву.

Конструкция и монтаж

Реле Honeywell SZR-LY2-N1-DC24V выполнено в компактном корпусе с размерами 28 x 21.5 x 36 мм и весом всего 35 г. Монтаж осуществляется путем установки в соответствующую колодку (сокет) с помощью 8-ми плоских контактов (Plug-In). Такой способ монтажа значительно упрощает установку, обслуживание и быструю замену реле без необходимости пайки, что критически важно для минимизации простоев оборудования.

Области применения

Благодаря своей универсальности, надежности и превосходным техническим характеристикам, реле SZR-LY2-N1-DC24V находит применение в самых разнообразных сферах:

Промышленная автоматизация: Управление электродвигателями малой мощности, соленоидными клапанами, нагревательными элементами, освещением и другими исполнительными механизмами в составе производственных линий.
Щиты управления и распределительные устройства: Используется в качестве промежуточного реле для гальванической развязки цепей управления от силовых цепей, а также для умножения и передачи сигналов от программируемых логических контроллеров (ПЛК).
Системы ОВК (отопление, вентиляция и кондиционирование): Коммутация цепей управления вентиляторами, насосами, приводами заслонок и компрессорами.
Системы безопасности и контроля доступа: Управление электромагнитными замками, сиренами, световыми оповещателями и другими компонентами систем сигнализации.
Производство электроники и бытовой техники: Встраивание в различные устройства для управления внутренними процессами и коммутации нагрузок.

Реальный пример использования

Представим себе автоматизированную систему управления конвейерной лентой на складе. Программируемый логический контроллер (ПЛК) отслеживает положение ящиков с помощью оптических датчиков. Выходной сигнал ПЛК, как правило, является низковольтным и маломощным (например, 24 В, 100 мА) и не может напрямую запустить двигатель конвейера, который требует питания 230 В AC.

В этой схеме реле Honeywell SZR-LY2-N1-DC24V выступает в роли идеального посредника.

Управление: Выход ПЛК подключается к катушке управления реле (контакты A1 и A2). Когда ПЛК подает сигнал 24 В DC, катушка создает электромагнитное поле.
Коммутация: Это поле притягивает якорь, который замыкает силовые контакты реле.
Исполнение: Силовые контакты, в свою очередь, замыкают цепь питания 230 В AC, которая идет к двигателю конвейера. Лента начинает движение.
Гальваническая развязка: Важнейшей функцией здесь является полная электрическая изоляция низковольтной управляющей цепи ПЛК от высоковольтной силовой цепи двигателя. Это защищает дорогостоящий контроллер от возможных скачков напряжения и помех в силовой сети.

Таким образом, одно компактное реле решает сразу несколько задач: усиление сигнала, коммутацию силовой нагрузки и защиту управляющей электроники.

Заказ и консультация

Для получения дополнительной информации, подбора аналогов или оформления заказа на реле Honeywell SZR-LY2-N1-DC24V, обращайтесь в отдел продаж компании "Промэлектроника". Наши специалисты готовы предоставить квалифицированную консультацию и помочь в выборе оптимальных компонентов для ваших задач.

Электронная почта для связи: sales@prom-elec.com
