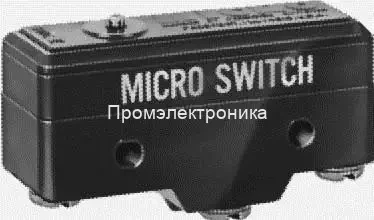

Honeywell BE-2R-A4

В современной электротехнике, несмотря на широкое распространение полупроводниковых ключей, электромеханические коммутационные аппараты продолжают играть ключевую роль в системах, где требуется высокий уровень надежности, гальваническая развязка и способность выдерживать значительные перегрузки. К таким компонентам относятся базовые выключатели мгновенного действия. В данном обзоре рассматривается представитель премиальной линейки MICRO SWITCH™ компании Honeywell — модель BE-2R-A4, предназначенная для работы в промышленных системах с высокими требованиями к коммутируемому току и эксплуатационной долговечности.

Конструктивные особенности и материалы

Выключатель BE-2R-A4 относится к классу больших базовых переключателей и выполнен в корпусе из фенопласта общего назначения. Данный материал обеспечивает высокую диэлектрическую прочность (до 2000 В между каждым выводом и землей) и механическую стабильность в широком диапазоне температур. В основе коммутационного механизма лежит запатентованная плоская пружинная система, которая обеспечивает надежность и стабильность рабочих характеристик на протяжении всего срока службы.

Ключевые конструктивные элементы:

• Тип привода (актуатора): Штыревой плунжер (Pin Plunger) из нержавеющей стали (SST), обеспечивающий точную передачу внешнего усилия на контактную группу.
• Контактная группа: Контакты выполнены из серебра или его сплавов, что является оптимальным решением для коммутации больших токов благодаря низкой эрозии и высокому показателю электропроводности.
• Тип выводов: Модель оснащена винтовыми клеммами под винт #8, что гарантирует надежное силовое подключение и соответствует требованиям промышленных стандартов.
• Конфигурация: Выключатель имеет переключающую конфигурацию контактов SPDT (Single Pole, Double Throw), позволяя реализовывать как нормально-замкнутые (NC), так и нормально-разомкнутые (NO) логические схемы.

Электрические и механические характеристики

Модель BE-2R-A4 выделяется среди аналогов своей способностью управлять мощными нагрузками напрямую, без использования промежуточных реле.

• Коммутационная способность: Номинальный ток составляет 25 А. Согласно спецификации UL Code H, выключатель сертифицирован для управления двигателями мощностью до 1 л.с. при 125 В переменного тока и 2 л.с. при 250 В переменного тока. Он также может коммутировать цепи с напряжением до 480 В переменного тока.
• Ресурс и надежность: Механический ресурс компонента достигает 20 000 000 циклов при 95% выживаемости. Электрический ресурс при номинальной нагрузке составляет не менее 100 000 операций.
• Точность и повторяемость: Одной из важнейших характеристик для точных систем позиционирования является дифференциальный ход (D.T.), или гистерезис. У модели BE-2R-A4 он находится в узком диапазоне от 0,05 до 0,19 мм. Это обеспечивает высокую точность и повторяемость точки срабатывания и возврата, что критически важно для функций концевого ограничения и точного контроля.

Рабочие параметры привода:

• Рабочее усилие (O.F.): 3,89 – 6,12 Н.
• Усилие отпускания (R.F.) мин.: 2,78 Н.
• Предварительный ход (P.T.) макс.: 0,25 мм.
• Дополнительный ход (O.T.) мин.: 1,27 мм.
• Рабочее положение (O.P.): 16,26 мм от базовой поверхности.

Эксплуатационные параметры

Выключатель BE-2R-A4 спроектирован для работы в сложных промышленных условиях, что подтверждается его эксплуатационными характеристиками.

• Температурный диапазон: Стандартный диапазон рабочих температур составляет от -55 °C до +85 °C, что позволяет использовать компонент в неотапливаемых помещениях, в холодильном оборудовании и в промышленных установках со значительным тепловыделением.
• Степень защиты: Для эксплуатации в условиях повышенной влажности или запыленности предусмотрена опция с уплотнением, соответствующая классу IP64, что обеспечивает защиту от пыли и водяных брызг.
• Соответствие стандартам: Продукция сертифицирована в соответствии с международными стандартами UL, CSA, ENEC и CE. Серия BE подпадает под стандарт UL 508 как компонент для промышленного оборудования, что подтверждает ее высокий уровень безопасности и надежности.

Анализ областей применения

Высокие технические характеристики определяют широкую сферу применения выключателя Honeywell BE-2R-A4.

• Промышленная автоматика и станкостроение: Благодаря высокому коммутируемому току и исключительному механическому ресурсу, выключатель используется в качестве концевого ограничителя хода в тяжелых станках, прессах и конвейерных линиях. Его точность позволяет применять его в системах контроля положения и наличия/отсутствия объекта.
• Системы управления зданиями (HVAC): Надежность компонента делает его незаменимым в критически важных системах, таких как управление котельным оборудованием, контроль давления в системах вентиляции и сигнализация о срабатывании систем пожаротушения.
• Транспортное машиностроение: Выключатель применяется в бортовых системах грузовых автомобилей для размыкания цепи круиз-контроля, активации моторного тормоза и в датчиках сиденья оператора.
• Подъемно-транспортное оборудование: Используется в лифтах и подъемниках для контроля положения кабины и состояния дверных замков.
• Специализированное оборудование: Применяется в промышленных и медицинских ножных переключателях, для индикации положения ("открыто/закрыто") шаровых кранов и задвижек, а также в сельскохозяйственной ирригационной технике.

Заключение

Honeywell BE-2R-A4 представляет собой высокотехнологичный электромеханический компонент, спроектированный для решения задач, где требуется сочетание высокой коммутационной мощности, долговременной надежности и точности срабатывания. Его конструкция и материалы обеспечивают стабильную работу в жестких промышленных условиях, а соответствие международным стандартам позволяет интегрировать его в оборудование, предназначенное для глобального рынка. Данный выключатель является оптимальным выбором для ответственных узлов в системах автоматизации, транспорте и промышленном оборудовании.
