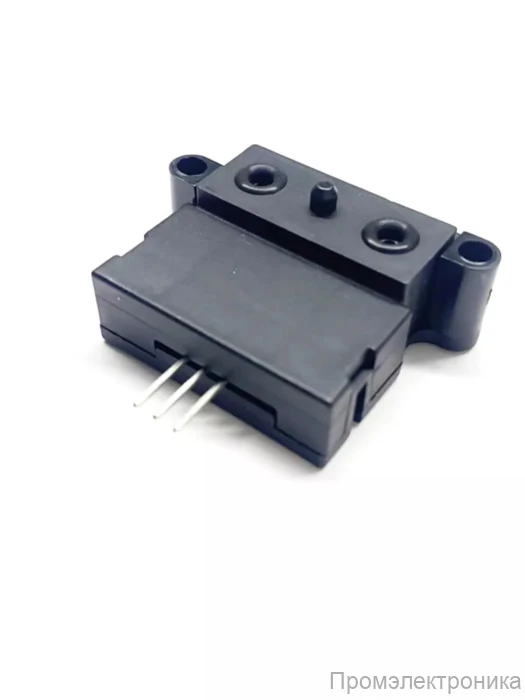

Honeywell AWM43600V-2

Представляем вашему вниманию Honeywell AWM43600V-2 — высокотехнологичный датчик массового расхода воздуха из серии AWM40000, разработанный для самых требовательных систем, где точность и надежность являются ключевыми факторами. Этот компонент является эталоном качества и инноваций, предлагая непревзойденную производительность в компактном исполнении.

Компания Промэлектроника является официальным дилером продукции Honeywell, что гарантирует подлинность каждого устройства, полную техническую поддержку и лучшие условия поставки. Приобретая оборудование у нас, вы получаете уверенность в качестве и надежности для ваших проектов.

Принцип работы и передовая технология

В основе датчика AWM43600V-2 лежит проверенная микромостовая технология (microbridge technology). Принцип его работы основан на измерении теплопередачи: поток воздуха или газа направляется через миниатюрный канал, в котором расположен чувствительный элемент. Этот элемент, созданный с использованием передовых методов микроструктурной обработки кремния, представляет собой тонкопленочный, термически изолированный мост.

На мостовой структуре расположены центральный нагревательный элемент и два термочувствительных элемента (резистора), симметрично размещенных по обе стороны от него. Встроенная схема управления поддерживает постоянную разницу температур (160 °C) между нагревателем и температурой окружающей среды. Когда поток газа проходит над мостом, он охлаждает один из сенсоров и/или переносит тепло к другому, в зависимости от направления потока. Возникающая разница температур между сенсорами преобразуется в пропорциональное выходное напряжение.

Эта конструкция не только обеспечивает чрезвычайно высокую чувствительность к малым потокам и мгновенную реакцию, но и позволяет определять не только скорость, но и направление потока.

Ключевые преимущества Honeywell AWM43600V-2

• Высочайшая точность и повторяемость: Благодаря лазерной калибровке резисторов, датчик обеспечивает максимальную повторяемость и гистерезис в пределах ±1% от показания. Это критически важно для оборудования, где малейшее отклонение может повлиять на результат.
• Усиленный и готовый к использованию сигнал: AWM43600V-2 является усиленной (amplified) версией. Это означает, что все необходимые схемы — управление нагревателем, питание измерительного моста и дифференциальный усилитель — уже встроены в корпус. Датчик выдает готовый к использованию, стабильный аналоговый сигнал в диапазоне от 1.0 В (при нулевом потоке) до 5.0 В (при потоке 6 л/мин), что значительно упрощает его интеграцию в любую систему управления без необходимости разработки внешних схем усиления.
• Широкий диапазон измерений: Устройство откалибровано для точного измерения массового расхода воздуха и азота в диапазоне от 0 до 6 стандартных литров в минуту (SLPM).
• Мгновенный отклик: Время отклика составляет всего 1 миллисекунду (типичное значение), что позволяет использовать датчик в системах с быстро меняющимися параметрами потока и в системах управления реального времени.
• Низкое энергопотребление: Максимальное потребление энергии не превышает 75 мВт, что делает его идеальным решением для портативных устройств и приложений с батарейным питанием, где важна энергоэффективность.
• Надежность в экстремальных условиях: Датчик рассчитан на работу в широком диапазоне температур от -25 °C до +85 °C, сохраняя стабильность и точность показаний.

Области применения

Уникальное сочетание характеристик делает Honeywell AWM43600V-2 незаменимым компонентом в различных отраслях.

Медицинское оборудование: Точность и быстродействие датчика жизненно важны в медицинских приборах.

• Аппараты искусственной вентиляции легких (ИВЛ) и респираторы: Контроль точного объема и скорости подаваемой дыхательной смеси для пациентов.
• Кислородные концентраторы и консерваторы: Обеспечение правильной дозировки кислорода, что напрямую влияет на эффективность терапии.
• Наркозные аппараты: Точное смешивание и подача анестезирующих газов для обеспечения безопасности пациента во время операций.

Промышленное применение и автоматизация:

• Системы отопления, вентиляции и кондиционирования (HVAC): Управление заслонками и вентиляторами для оптимизации воздушных потоков, повышения энергоэффективности зданий и поддержания качества воздуха.
• Газоанализаторы и хроматографы: Точное измерение проб газа для анализа их состава в лабораторных и промышленных условиях.
• Оборудование для обнаружения утечек: Высокая чувствительность к малым потокам позволяет быстро обнаруживать утечки в газовых магистралях и герметичных системах.
• Управление технологическими процессами: Поддержание заданного расхода газов в химической, пищевой и полупроводниковой промышленности.
• Вентиляционные шкафы и системы контроля чистоты воздуха: Мониторинг и управление воздушными потоками для обеспечения безопасности персонала.

Конструктивные и эксплуатационные особенности

Корпус датчика спроектирован для точного направления потока на измерительный чип. Конструкция также минимизирует влияние пыли: частицы проходят параллельно поверхности чипа, а термофоретический эффект отталкивает микрочастицы от чувствительного моста. Для максимальной защиты в запыленных средах рекомендуется установка простого пятимикронного фильтра на входе.

Интеграция упрощается благодаря стандартному расположению выводов и простому подключению:

• Pin 2: Питание (+10...15 В)
• Pin 3: Земля (GND)
• Pin 1: Выход (1-5 В)

Основные технические характеристики

• Серия: AWM40000
• Тип датчика: Массовый расходомер воздуха (усиленный)
• Диапазон потока: 0 – 6 SLPM (стандартных литров в минуту)
• Газ для калибровки: Азот
• Выходное напряжение: 1.0 В (при 0 SLPM) – 5.0 В (при 6 SLPM)
• Точность (повторяемость и гистерезис): ±1.0% от показания (макс.)
• Напряжение питания: от 10.0 В до 15.0 В постоянного тока
• Потребляемая мощность: 75 мВт (макс.)
• Время отклика: 1 мс (ном.), 3 мс (макс.)
• Рабочая температура: -25 °C до +85 °C
• Температура хранения: -40 °C до +125 °C
• Максимальное давление: 1.7 бар (25 psi)
• Вес: 11 г
