Honeywell 12SX22

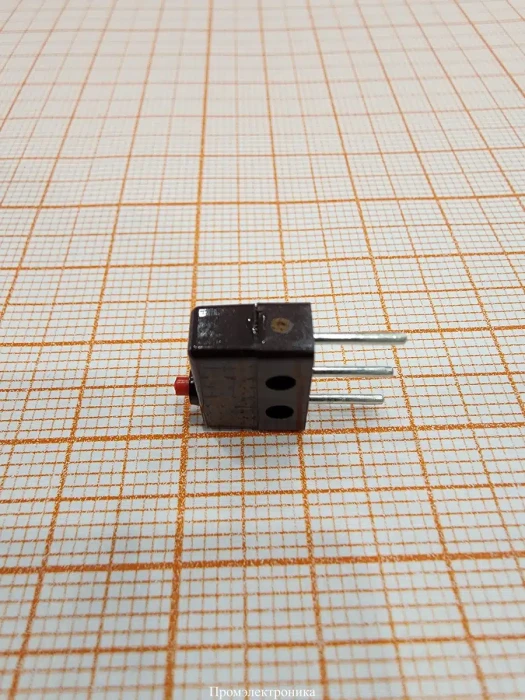

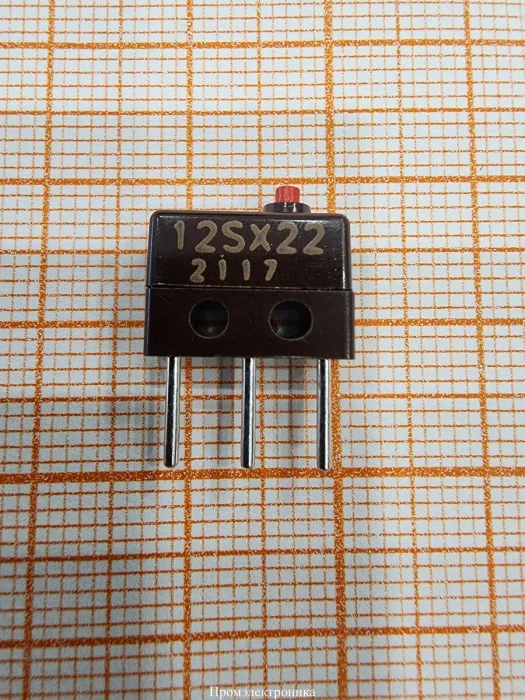

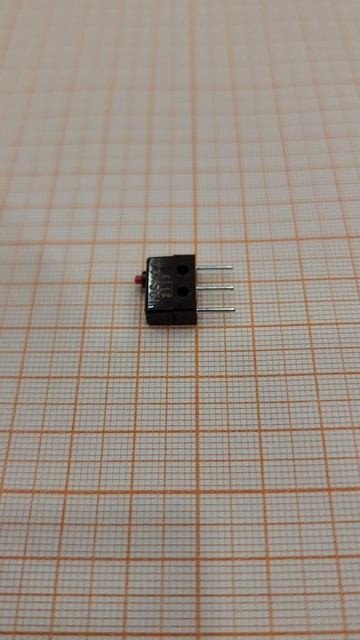

Прецизионный субминиатюрный микропереключатель Honeywell 12SX22

Honeywell 12SX22 из серии MICRO SWITCH™ SX представляет собой эталон надежности и точности в классе субминиатюрных переключателей мгновенного действия. Разработанный для самых ответственных применений, этот компонент сочетает в себе компактные размеры и выдающиеся эксплуатационные характеристики, подтвержденные десятилетиями использования в критически важных системах. Компания "Промэлектроника", являясь официальным дилером Honeywell, предлагает полный спектр технической поддержки и гарантирует подлинность и качество поставляемой продукции.

Ключевые преимущества и конструктивные особенности

Модель 12SX22 создана для обеспечения стабильной и безотказной работы на протяжении всего срока службы оборудования.

• Исключительная надежность: Главное отличие модели 12SX22 – бифурцированные (раздвоенные) золотые контакты. Эта технология создает параллельную избыточность, обеспечивая два независимых пути для прохождения тока. Такое решение гарантирует максимальную стабильность контакта даже при низких напряжениях и токах, а также в условиях вибрации, что критически важно для слаботочных цепей управления.
• Высочайший механический ресурс: Переключатель рассчитан на 10 000 000 циклов срабатываний. Этот лидирующий в отрасли показатель значительно снижает общую стоимость владения системой за счет отсутствия необходимости в замене компонента на протяжении всего жизненного цикла OEM-платформы.
• Точность и повторяемость: Малый дифференциальный ход (76.2 µm) и точно заданное усилие срабатывания (1.39 N) обеспечивают прецизионную повторяемость характеристик, что является ключевым требованием для точных систем автоматики.
• Стойкость к экстремальным условиям: Компонент способен работать в широчайшем диапазоне температур от -54°C до +121°C. Корпус, выполненный из фенопласта или термопластичного полиэстера, и компоненты военного класса (MIL-PRF-8805) гарантируют надежную работу в самых суровых условиях эксплуатации.
• Компактный и прочный корпус: Несмотря на свои миниатюрные размеры (12,7 x 5,08 x 10,2 мм), переключатель обладает высокой механической прочностью, что позволяет использовать его в условиях ограниченного пространства без ущерба для надежности.

Технические характеристики Honeywell 12SX22

• Конфигурация контактов: SPDT (Single Pole, Double Throw) - один переключающий контакт.
• Материал контактов: Золото, бифурцированная конструкция.
• Тип привода (актуатора): Штыревой плунжер (Pin Plunger).
• Тип монтажа: Через отверстия в печатную плату (Through Hole).
• Тип терминалов: Выводы для пайки (PC Pin).
• Функция переключения: On-Mom (без фиксации).

Электрические параметры:

• Номинальный ток: 1 A.
• Номинальное напряжение (AC): 125 В.
• Номинальное напряжение (DC): 28 В.
• UL/CSA рейтинг: 1 A, 125 Vac (Код D).

Механические параметры:

• Механический ресурс: до 10 000 000 циклов.
• Усилие срабатывания (Operating Force): 1.39 Н.
• Рабочее положение (Operating Position): 8.128 мм.
• Предварительный ход (Pretravel): 508 µm.
• Дополнительный ход (Overtravel): 101.6 µm.
• Дифференциальный ход (Differential Travel): 76.2 µm.
• Вес: 1.36 г.

Условия эксплуатации:

• Диапазон рабочих температур: от -54 °C до +121 °C.
• Соответствие стандартам: UL, CSA, ENEC, CE, MIL-PRF-8805.

Области применения

Благодаря своей надежности и точности, микропереключатель Honeywell 12SX22 является незаменимым компонентом в отраслях с высокими требованиями к безопасности и отказоустойчивости.

Аэрокосмическая отрасль:

• Системы контроля положения: Используется в прецизионных узлах для мониторинга положения дверей ("закрыто" и "заблокировано"), а также стоек шасси ("убрано" или "выпущено и зафиксировано").
• Органы управления в кабине пилотов: Интегрируется в джойстики, кнопочные и тумблерные сборки для регистрации действий пилота.
• Военная авиация и техника: Наличие квалификации MIL-PRF-8805 делает его идеальным выбором для военных применений, где требуется максимальная надежность.
• Коммерческая авиация: Имеет одобрения FAA-PMA для использования на коммерческих воздушных судах.

Промышленная автоматизация и оборудование:

• Датчики давления и температуры: Применяется в качестве чувствительного элемента в прецизионных реле давления и термостатах.
• Энергетика: Используется в датчиках уровня топлива (газ и нефть) в системах генерации электроэнергии.
• Медицинское оборудование: Встраивается в устройства, где требуется высокая точность и надежность срабатывания.
• Телекоммуникационное оборудование: Применяется в системах, требующих долговечных и стабильных компонентов.

Заказ и консультация

Компания "Промэлектроника" как официальный дистрибьютор Honeywell обеспечивает прямые поставки переключателей 12SX22 и других компонентов серии SX. Наши специалисты готовы предоставить полную техническую документацию, помочь с выбором оптимального решения для вашей задачи и обеспечить оперативную доставку.

Для получения консультации, уточнения цен и оформления заказа на микропереключатель Honeywell 12SX22, пожалуйста, свяжитесь с нашим отделом продаж.
