GWDH-800120.ZD3 - реле твердотельное 1-ф с водяным охлаждением, тип GADH, 800 А

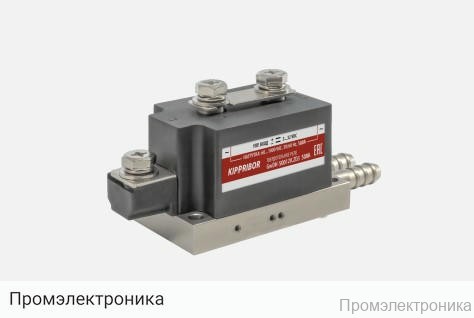

Твердотельное реле GWDH-800120.ZD3 с водяным охлаждением

GWDH-800120.ZD3 — это современное однофазное твердотельное реле промышленного исполнения, предназначенное для коммутации мощных электрических нагрузок в автоматизированных системах управления. Данная модель отличается высокой надежностью, долговечностью и эффективным охлаждением за счет использования водяной системы теплоотвода, что позволяет эксплуатировать реле в условиях повышенных токовых нагрузок и температур.

Корпус реле выполнен в промышленном исполнении с усиленным теплоотводом, что обеспечивает стабильную работу даже при максимальных нагрузках. В качестве выходного силового элемента используется тиристор SCR-типа на керамической подложке, что гарантирует высокую устойчивость к перегрузкам и длительный срок службы устройства.

Реле GWDH-800120.ZD3 предназначено для работы с однофазными нагрузками и может применяться в различных сферах промышленности, включая автоматизацию производственных процессов, управление электроприводами, системами отопления, вентиляции и кондиционирования, а также в энергетике и других отраслях, где требуется надежное и быстрое переключение мощных электрических цепей.

Основные характеристики:

Тип прибора: твердотельное реле
Тип нагрузки: однофазная
Максимально допустимый ток нагрузки: 800 А
Номинальное коммутируемое напряжение: до 1000 VAC
Коммутируемое напряжение: 60…1000 VAC
Управляющий сигнал: дискретный сигнал напряжения 3...32 VDC
Потребляемый ток в цепи управления: 5…25 мА
Максимальное пиковое напряжение: 1600 VAC (16 класс)
Падение напряжения на реле в коммутируемой цепи: ≤1,6 VAC
Ток утечки в коммутируемой цепи: ≤10 мА
Время переключения реле: ≤10 мс (при частоте 50 Гц)
Тип охлаждения: водяное
Тип выходного силового элемента: тиристор SCR-типа на керамической подложке

Благодаря своим техническим характеристикам и надежной конструкции, твердотельное реле GWDH-800120.ZD3 является отличным выбором для промышленных предприятий, где требуется высокая производительность, безопасность и минимальное обслуживание оборудования.
